EPC Data

BRAKE TUBE & CLAMP

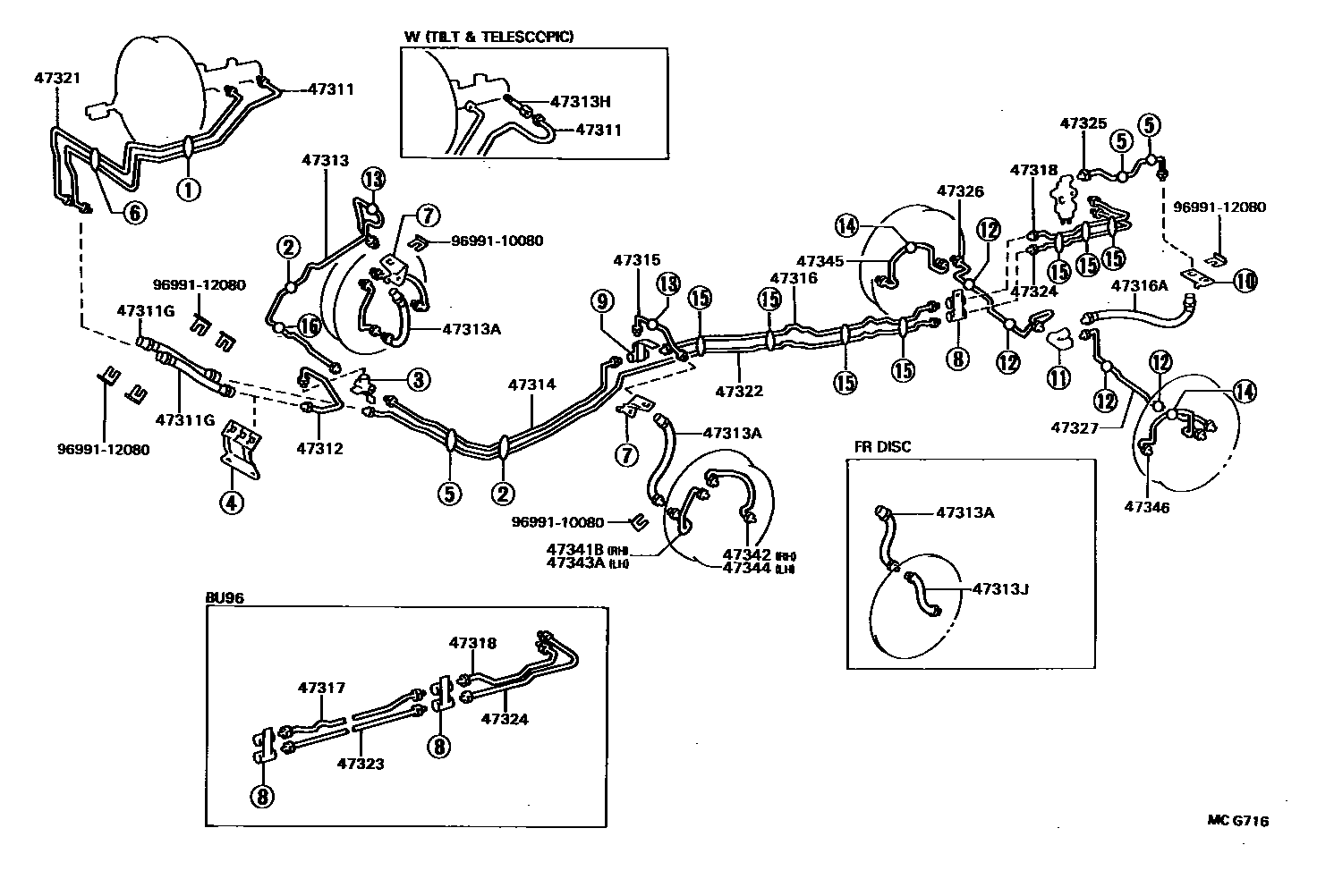

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-36420i198808-199210
main47311-36430i199210-199505
main47311-36460i198808-199505
main47311-36470i198808-199505
47311GHOSE, FLEXIBLE(FOR BRAKE TUBE)
main90947-02519i198808-199210
W(FR DISC BRAKE RR AUTO ADJUSTER)
main96932-33705i198808-199505
main96932-34305i198808-199505
47312TUBE, FRONT BRAKE, NO.2
main47312-36240i198808-199505
main47312-36250i198808-199505
47313TUBE, FRONT BRAKE, NO.3
main47313-36160i198808-199505
main47313-36200i198808-199505
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02470i198808-199505
main90947-02566i198808-199505
main90947-02567i198808-199210
W(FR DISC BRAKE RR AUTO ADJUSTER)
main90947-02744i199210-199505
W(FR DISC BRAKE RR AUTO ADJUSTER)
main96940-33305i198808-199505
W(FR DISC BRAKE RR AUTO ADJUSTER)
main96950-34205i198808-199310
47313HWAY, NO.3(FOR FRONT BRAKE TUBE)
main90404-12007i198808-199505
main90404-12008i198808-199505
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02521i198808-199505
47314TUBE, FRONT BRAKE, NO.4
main47314-36230i198808-199210
main47314-36270i198808-199505
main47314-36320i199210-199505
47315TUBE, FRONT BRAKE, NO.5
main47315-36200i198808-199505
main47315-36230i199210-199505
47316TUBE, FRONT BRAKE, NO.6
main47316-36230i198808-199505
main47316-36280i199210-199505
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02518i198808-199210
W(FR DISC BRAKE RR AUTO ADJUSTER)
main96912-34005i198808-199505
main96912-34105i198808-199505
47317TUBE, FRONT BRAKE, NO.7
main47317-36110i198808-199310
47318TUBE, FRONT BRAKE, NO.8
main47318-36160i198808-199505
main47318-36180i198808-199505
main47318-36190i198808-199310
main47318-36240i199210-199505
47321TUBE, REAR BRAKE, NO.1
main47321-36190i198808-199505
main47321-36210i198808-199505
main47321-36230i198808-199210
main47321-36290i199210-199505
47322TUBE, REAR BRAKE, NO.2
main47322-36212i198808-199210
main47322-36270i198808-199505
main47322-36350i199210-199505
47323TUBE, REAR BRAKE, NO.3
main47323-36060i198808-199011
main47323-36080i199011-199310
47324TUBE, REAR BRAKE, NO.4
main47324-36070i198808-199505
main47324-36080i198808-199505
main47324-36100i198808-199310
main47324-36320i199210-199505
47325TUBE, REAR BRAKE, NO.5
main47325-36150i198808-199505
main47325-36160i198808-199310
main47325-36171i199210-199505
main47325-36310i198808-199210
47326TUBE, REAR BRAKE, NO.6
main47326-36140i198808-199505
main47326-36150i198808-199505
main47329-36180i198808-198905
main47329-36181i198905-199310
47327TUBE, REAR BRAKE, NO.7
main47327-36140i198808-199505
main47327-36180i198808-199505
main47331-36210i198808-198905
main47331-36211i198905-199310
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-36060i198808-199310
main47341-36090i198808-199505
47342TUBE, WHEEL CYLINDER, FRONT RH NO.2
main47342-36030i198808-199505
main47342-36050i198808-199310
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47343-36060i198808-199310
main47343-36090i198808-199505
47344TUBE, WHEEL CYLINDER, FRONT LH NO.2
main47342-36030i198808-199505
main47342-36050i198808-199310
47345TUBE, WHEEL CYLINDER, REAR RH
main47342-36050i198808-199310
main47345-36040i198808-199505
47346TUBE, WHEEL CYLINDER, REAR LH
main47342-36050i198808-199310
main47345-36040i198808-199505
9699110080
9699112080

28 parts on this diagram · 4 diagrams in section
