RADIATOR SUPPORT & WIND GUIDE

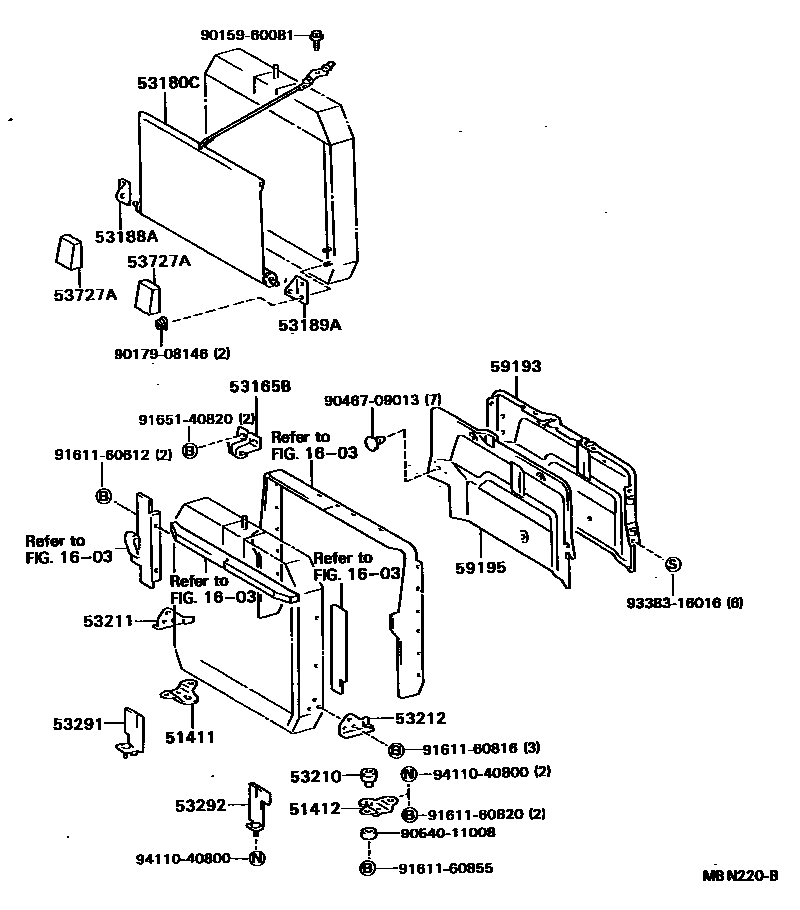

Parts diagram
1603
51411BRACKET, RADIATOR SUPPORT, RH
main51411-36100i198708-198808
51412BRACKET, RADIATOR SUPPORT, LH
main51412-36100i198708-198808
53165BSUPPORT, RADIATOR, CENTER
main53165-36011i198708-198808
53180CSHUTTER ASSY, RADIATOR
main53180-95402i198708-198808
53188ABRACKET, RADIATOR SHUTTER SUPPORT, RH
main53188-95405i198708-198808
53189ABRACKET, RADIATOR SHUTTER SUPPORT, LH
main53189-95403i198708-198808
53210SUPPORT ASSY, RADIATOR
main53210-36010i198708-198808
53211SUPPORT, RADIATOR, RH
main53211-36020i198708-198808
53212SUPPORT, RADIATOR, LH
main53212-36020i198708-198808
53291SEAL, RADIATOR SUPPORT TO FRAME, RH
main53291-36040i198708-198808
53292SEAL, RADIATOR SUPPORT TO FRAME, LH
main53292-36070i198708-198808
53727ASHUTTER, HOT AIR SIDE
main53727-95402i198708-198808
59193GUARD, NOISE SHUTTER
main59193-95402i198708-198808
59195INSULATOR, NOISE SHUTTER
main59195-95402i198708-198808
9015960081
9017908146
9046709013
9054011008
9161160612
9161160816
9161160820
9161160855
9165140820
9338316016
9411040800

26 parts on this diagram · 1 diagram in section
