EPC Data

EXHAUST PIPE

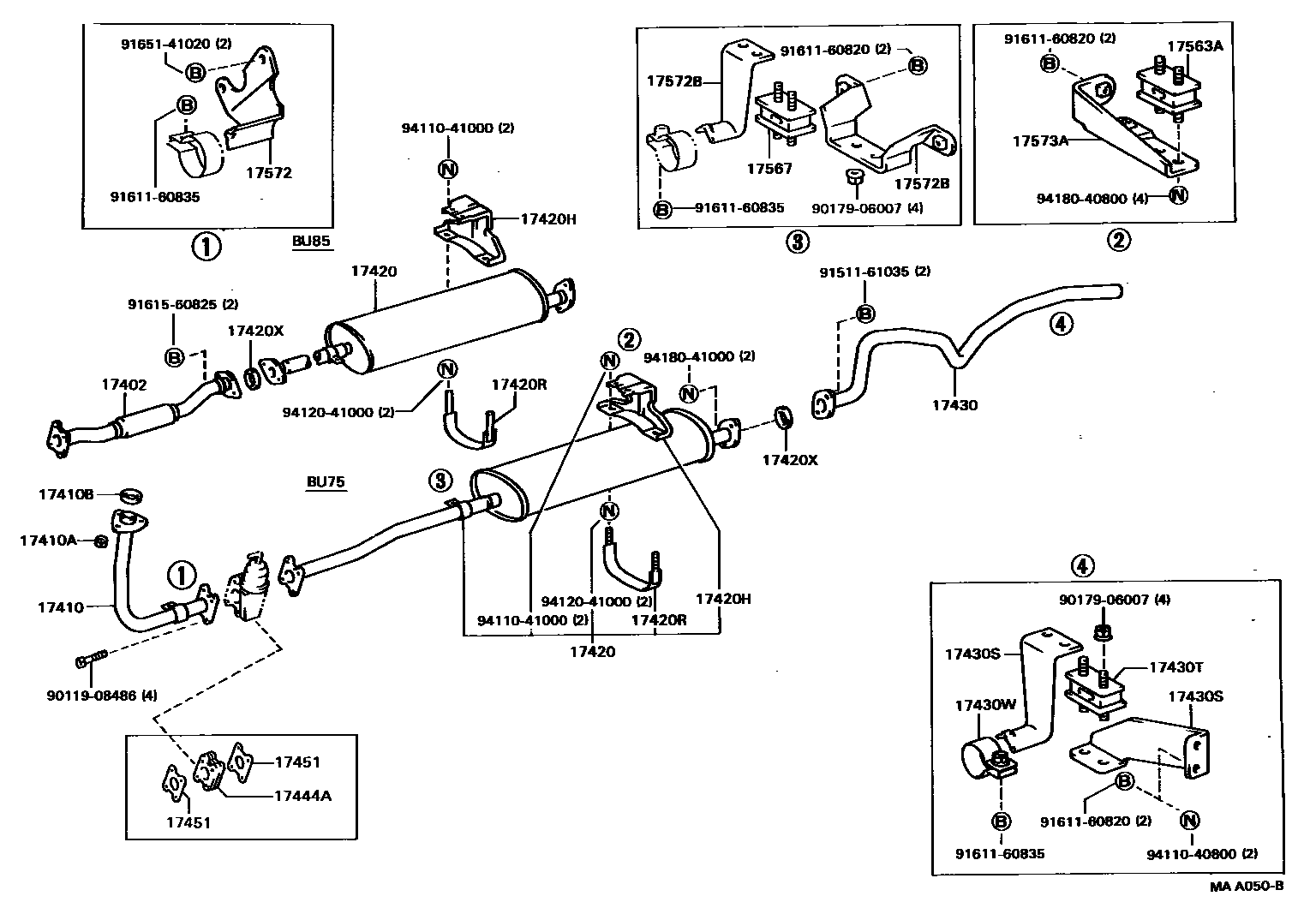

Parts diagram
17402PIPE SUB-ASSY, EXHAUST, FRONT NO.2
main17402-56040i198708-198808
17410PIPE ASSY, EXHAUST, FRONT
main17401-58010i198708-198808
main17401-58040i198708-198808
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i198708-198808
17410BGASKET, EXHAUST PIPE
main90917-06012i198708-198808
17420PIPE ASSY, EXHAUST, CENTER
main17403-56280i198708-198808
main17420-56171i198708-198808
17420HCLAMP NO.1, EXHAUST PIPE CENTER, CENTER
main17576-56040i198708-198808
17420RCLAMP NO.2, EXHAUST PIPE CENTER, CENTER
main17504-56020i198708-198808
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06008i198708-198808
17430PIPE ASSY, EXHAUST, TAIL
main17405-58200i198708-198808
main17405-58210i198708-198808
17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)
main17561-47010i198708-198808
PIPE SIDE
main17561-56010i198708-198808
PIPE SIDE
main17574-58040i198708-198808
BODY SIDE
17430TCUSHION, EXHAUST TAILPIPE (FOR REAR)
main17567-61030i198708-198808
17430WCLAMP NO.2, EXHAUST TAILPIPE (FOR REAR)
main90461-32005i198708-198808
main90461-32007i198708-198808
17444ASPACER, EXHAUST FRONT PIPE
main17444-58010i198708-198808
17451GASKET, EXHAUST PIPE
main90917-06008i198708-198808
17563ASUPPORT, EXHAUST PIPE, NO.3
main17567-58010i198708-198808
17567CUSHION, EXHAUST PIPE SUPPORT
main17567-61030i198708-198808
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17571-58030i198708-198808
main17571-58050i198708-198808
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17561-47010i198708-198808
PIPE SIDE
main17561-56010i198708-198808
PIPE SIDE
main17572-58030i198708-198808
BODY SIDE
main17572-58040i198708-198808
BODY SIDE
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-58060i198708-198808
9011908486
9017906007
9151161035
9161160820
9161160835
9161560825
9165141020
9411040800
9411041000
9412041000
9418040800
9418041000

31 parts on this diagram · 1 diagram in section
