E
EPC Data

WATER PUMP

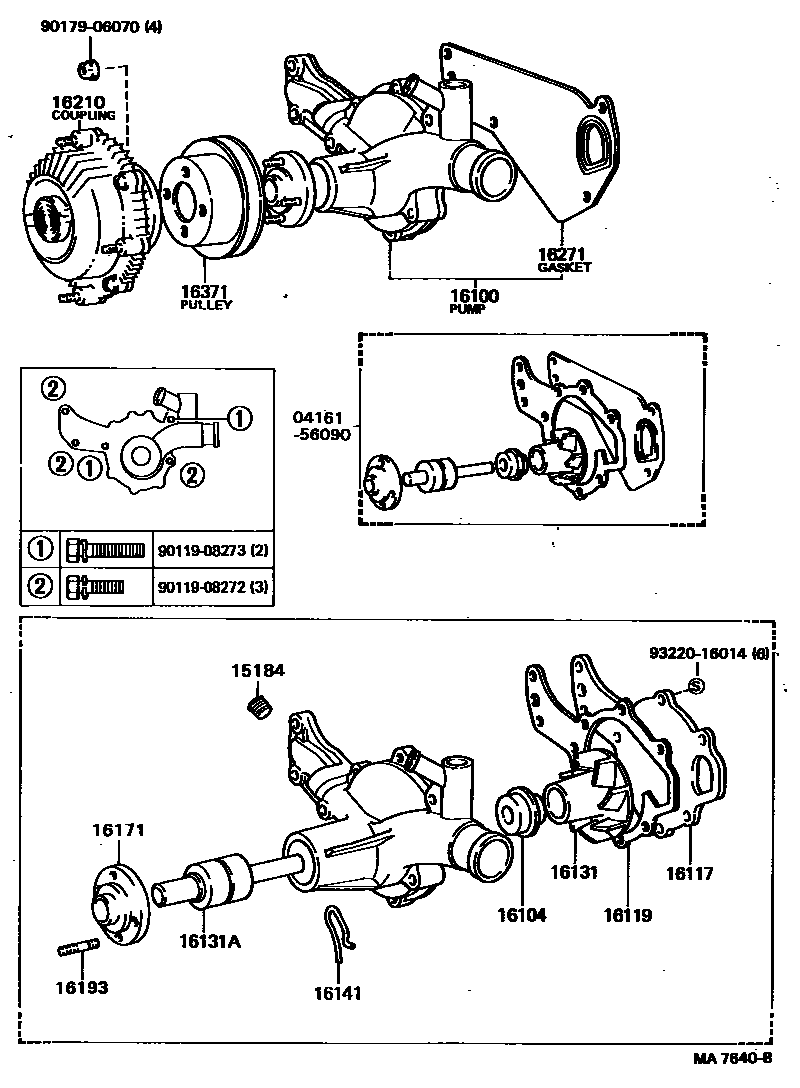

Parts diagram
15184PLUG, TAPER SCREW(FOR WATER PUMP)
main15184-15010i198708-198808
16100PUMP ASSY, ENGINE WATER
main16100-59145i198708-198808
16104SEAL SET, WATER PUMP
main16104-15020i198708-198808
16117PLATE, WATER PUMP
main16117-56040i198708-198808
16119GASKET, WATER PUMP BODY
main16119-56040i198708-198808
16131ROTOR, WATER PUMP
main16131-56030i198708-198808
16131ABEARING, WATER PUMP
main90369-30061i198708-198808
16141WIRE, WATER PUMP BEARING RETAINING
main16141-60010i198708-198808
16171SEAT, WATER PUMP PULLEY
main16171-35010i198708-198808
16193BOLT, STUD(FOR WATER PUMP COVER)
main16193-56110i198708-198808
16210COUPLING ASSY, FLUID
main16210-56060i198708-198808
16271GASKET, WATER PUMP
main16271-56020i198708-198808
16371PULLEY, FAN
main16371-56050i198708-198808
0416156090PUMP KIT, WATER
9011908272
9011908273
9017906070
9322016014

18 parts on this diagram · 1 diagram in section
