E
EPC Data

METER

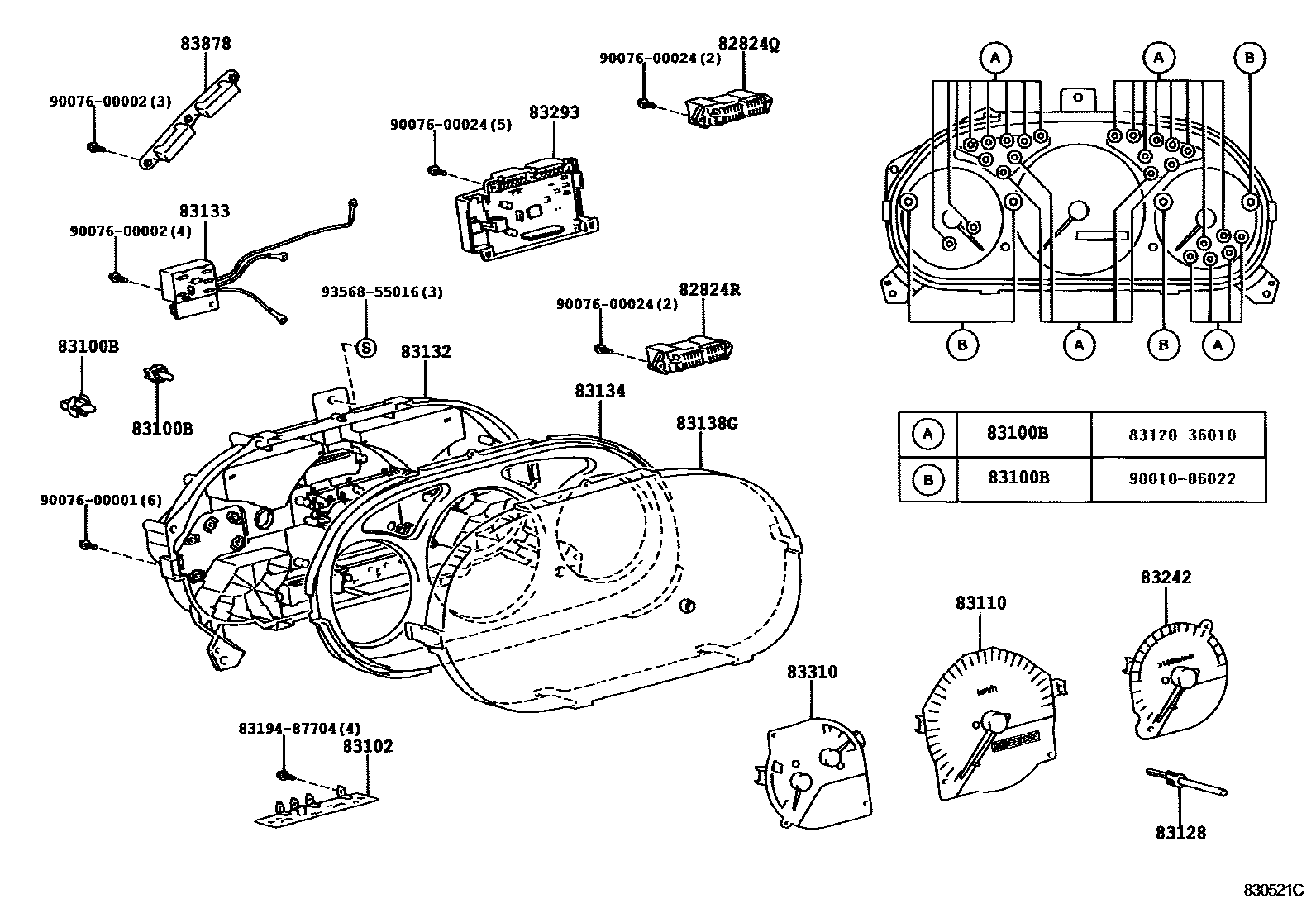

Parts diagram
82824QCONNECTOR, WIRING HARNESS, NO.1(FOR SPEEDOMETER)
main82824-28130i199907-200206
82824RCONNECTOR, WIRING HARNESS, NO.2(FOR SPEEDOMETER)
main82824-28150i199907-200206
83100METER ASSY, COMBINATION
main83800-37700i200206-200212
83100BBULB, COMBINATION METER, NO.1
main83120-36010i199907-200206
24V 1.4W,W(SOCKET),TYPE A:REFER TO ILLUSTRATION
main90010-06022i199907-200206
24V 3W,W(GREEN CAP),TYPE B:REFER TO ILLUSTRATION
83102PLATE SUB-ASSY, COMBINATION METER CIRCUIT, NO.1
main83861-37250i199907-200206
83110SPEEDOMETER ASSY
main83220-37010i200010-200206
main83220-37030i199907-200206
83128KNOB, TRIP COUNTER
main83224-37250i199907-200206
83132CASE, COMBINATION METER
main83841-37250i200010-200206
main83841-37260i200010-200206
W(BRAKE LOCK LAMP) OR W(*80)
main83841-37350i199907-200206
main83841-37520i200010-200206
AUSTRALIA SPEC
83133PLATE, COMBINATION METER, NO.1
main83811-37250i199907-200206
83134COVER, COMBINATION METER, NO.1
main83821-37250i199907-200206
main83821-37610i200206-200212
83138GGLASS, COMBINATION METER
main83852-37250i199907-200212
83242TACHOMETER ASSY, ENGINE
main83881-37251i200010-200206
main83881-37350i199907-200206
83293COMPUTER, TOTAL COUNTER MODULE
main83293-37010i200010-200206
main83293-37050i199907-200206
main83293-37070i200010-200206
AUSTRALIA SPEC
83310GAGE ASSY, FUEL RECEIVER
main83882-37250i200010-200206
main83882-37260i200010-200206
W(BRAKE LOCK LAMP) OR W(*80)
main83882-37350i199907-200206
83878RESISTOR, COMBINATION METER
main83878-37250i199907-200206
8319487704
9007600001
9007600002
9007600024
9356855016

20 parts on this diagram · 4 diagrams in section
