BRAKE MASTER CYLINDER

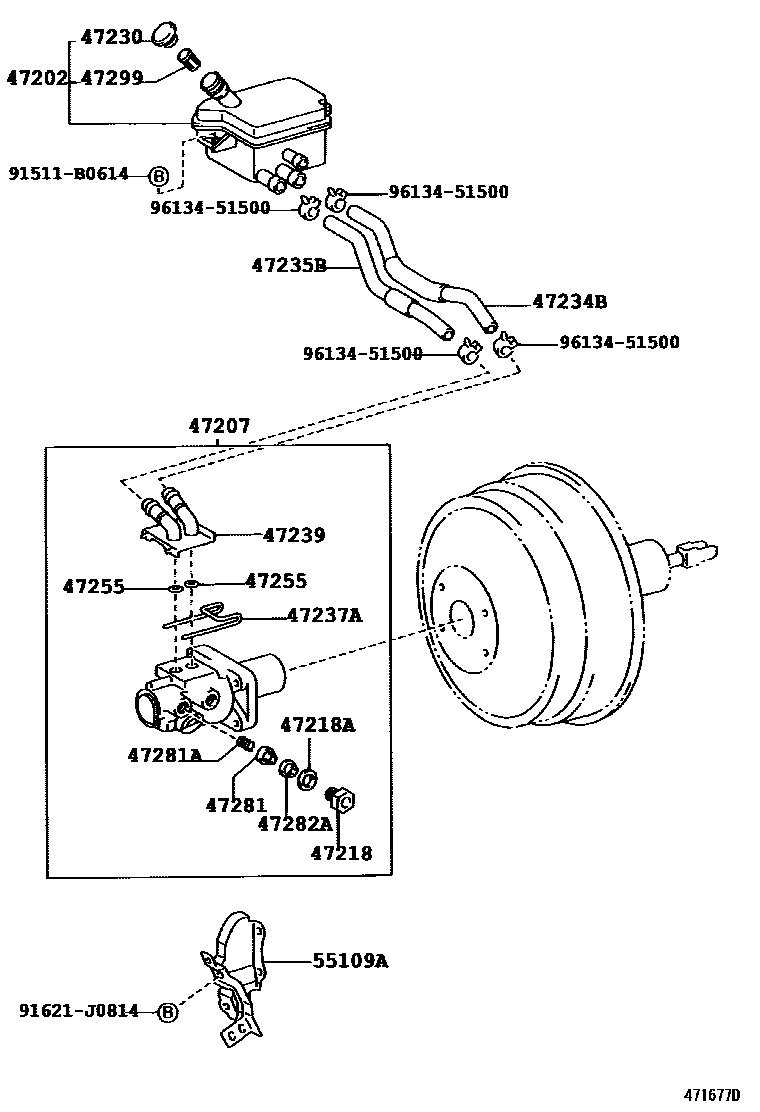

Parts diagram
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-37050i200010-200102
main47220-37051i200102-200206
main47220-37070i199907-200102
main47220-37071i200102-200212
47207CYLINDER SUB-ASSY, BRAKE MASTER LESS RESERVOIR TANK
main47207-36021i200010-200206
main47207-37020i199907-200212
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-36091i199907-200212
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-16013i199907-200212
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-37020i199907-200212
47234BTUBE, RESERVOIR, NO.1
main47234-37080i200010-200206
main47234-37090i199907-200212
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-37070i200010-200206
main47235-37080i199907-200212
47237ASTOPPER, BREKE MASTER CYLINDER RESERVOIR TANK
main47237-36020i199907-200212
47239CONNECTOR, BRAKE MASTER CYLINDER RESERVOIR
main47239-37010i200010-200206
main47239-37020i199907-200212
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-52010i199907-200212
47281VALVE, BRAKE MASTER CYLINDER OUTLET CHECK
main47281-36010i199907-200212
47281ASPRING COMPRESSION(FOR OUTLET CHECK VALVE)
main90905-01054i199907-200212
47282ASEAT, OUTLET CHECK VALVE, NO.1
main47282-36010i200010-200206
NO.1
main47282-36010i199907-200212
main47282-36020i200010-200206
NO.2
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-28010i199907-200212
55109ASUPPORT SUB-ASSY, BRAKE MASTER CYLINDER
main55109-37010i199907-200212
91511B0614
91621J0814
9613451500

18 parts on this diagram · 2 diagrams in section
