EPC Data

INJECTION PUMP ASSEMBLY

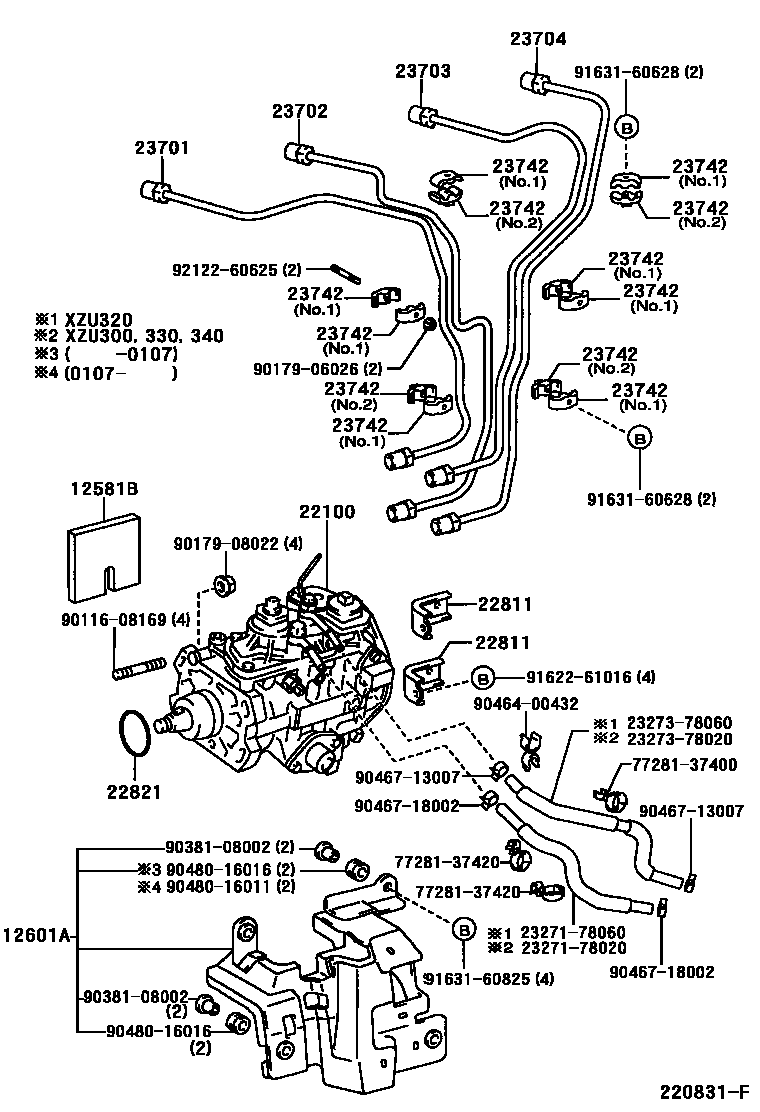

Parts diagram
12581BINSULATOR, CYLINDER BLOCK, NO.1
main12581-58050i¥2,410199907-200105
sub12581-58051¥2,420
main12581-58051i¥2,420200105-200206
12601AINSULATOR, CYLINDER BLOCK
main12601-58010i¥7,900199907-200107
sub12601-58011¥7,800
main12601-58011i¥7,800200107-200206
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-5C590i¥352,000199907-200106
sub22100-5C591¥355,000
sub82989-36010¥600
sub82999-12020¥170
main22100-5C591i¥355,000200106-200212
main22100-78072i¥372,000200010-200105
sub22100-78120¥464,000
sub90980-11073¥370
main22100-78120i¥464,000200105-200206
sub22100-E0130¥260,000
22811STAY, INJECTION PUMP, NO.1
main22801-78010i¥3,450200010-200206
main22811-58060i¥910199907-200212
22821GASKET, INJECTION PUMP
main90301-49003i¥170199907-200212
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-58050i¥3,520199907-200212
main23701-78041i¥9,400200010-200206
subS2370-12051¥5,700
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-58050i¥3,520199907-200212
main23702-78040i¥9,400200010-200206
subS2370-21990¥5,700
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-58050i¥3,520199907-200212
main23703-78040i¥9,400200010-200206
sub23703-78041¥9,400
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-58050i¥3,520199907-200212
main23704-78040i¥9,400200010-200206
sub23704-78041¥9,400
23742CLAMP, INJECTION PIPE, NO.2
main23741-58020i¥1,090200105-200212
NO.1
main23742-27010i¥1,080199907-200105
NO.1
main23742-58020i¥1,070199907-200105
NO.2
main23742-58030i¥1,070200105-200212
NO.2
main23742-66020i¥500200010-200206
2327178020VALVE, THERMOSTATIC VACUUM SWITCHING, NO.1
main23271-78020¥2,130
2327178060VALVE, THERMOSTATIC VACUUM SWITCHING, NO.1
main23271-78060¥1,820
2327378020VALVE, THERMOSTATIC VACUUM SWITCHING, NO.3
main23273-78020¥1,210
2327378060VALVE, THERMOSTATIC VACUUM SWITCHING, NO.3
main23273-78060¥1,390
7728137400BRACKET, FUEL MAIN TUBE, NO.1
main77281-37400¥320
7728137420BRACKET, FUEL MAIN TUBE, NO.1
main77281-37420¥460
9011608169
main90116-08169¥190
9017906026
main90179-06026¥70
9017908022
main90179-08022¥220
9038108002
main90381-08002¥160
9046400432
main90464-00432¥190
9046713007
main90467-13007¥180
9046718002
main90467-18002¥230
9048016011
main90480-16011¥380
9048016016
main90480-16016¥120
9162261016
main91622-61016¥190
9163160628
main91631-60628¥110
9163160825
main91631-60825¥80
9212260625
main92122-60625¥130

29 parts on this diagram · 2 diagrams in section
