MANIFOLD

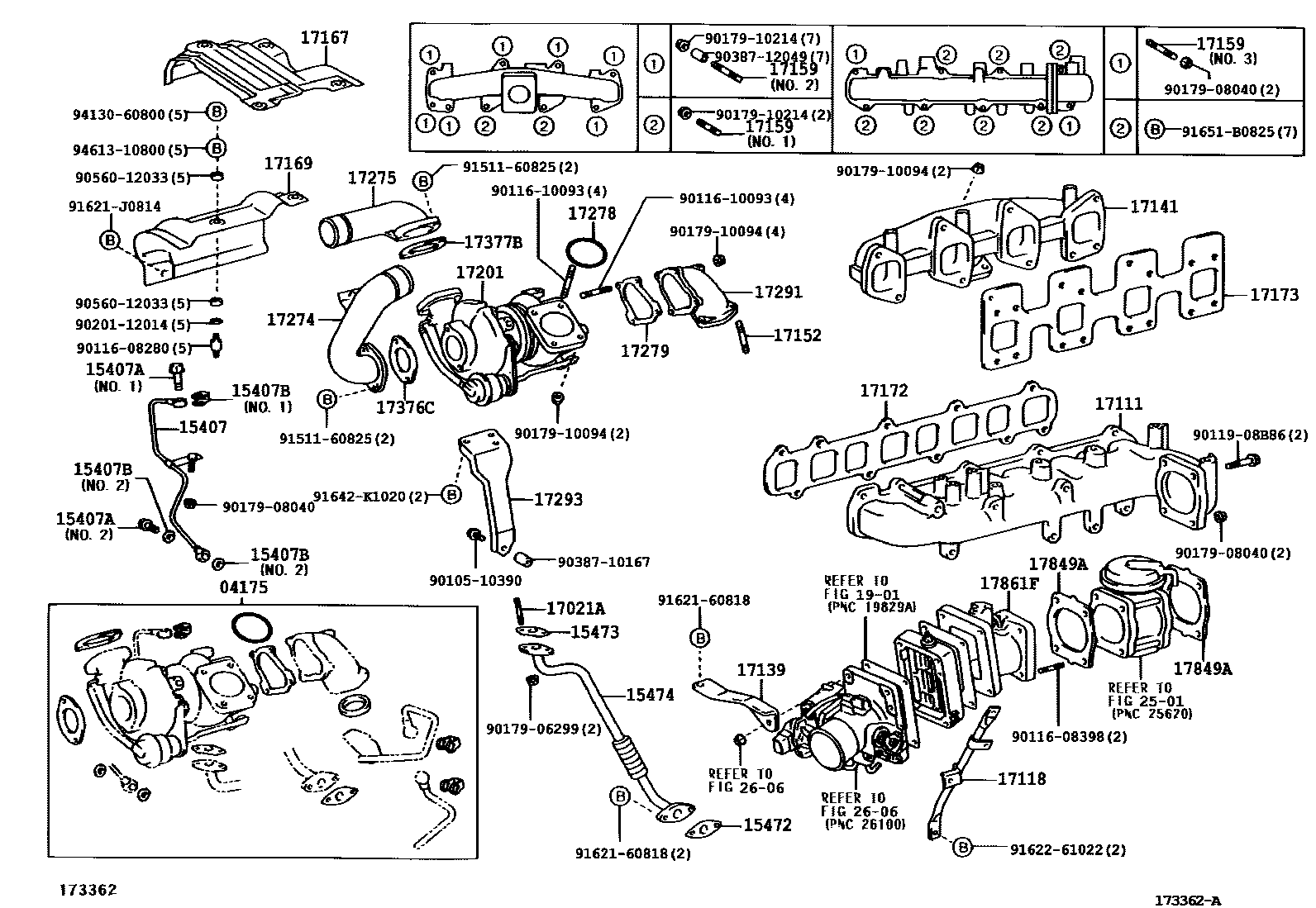

Parts diagram
04175GASKET KIT, TURBOCHARGER
main04175-58040i¥6,000199907-200212
15407PIPE SUB-ASSY, TURBO OIL INLET
main15407-58040i¥5,800199907-200212
15407ABOLT, UNION(FOR TURBO OIL INLET PIPE)
main90401-10062i¥410199907-200212
NO.1
main90401-12028i¥460199907-200212
NO.2
15407BGASKET(FOR TURBO OIL INLET PIPE)
main90430-12025i¥160199907-200212
NO.2
main90904-30009i¥370199907-200212
NO.1
15472GASKET, TURBO OIL OUTLET, NO.1
main15472-58011i¥520199907-200212
15473GASKET, TURBO OIL OUTLET, NO.2
main15473-58010i¥450199907-200212
15474PIPE, TURBO OIL OUTLET
main15474-58010i¥7,000199907-200212
17021HOUSING SUB-ASSY, BEARING
main17021-58020i¥121,000199907-200212
17021ABOLT, STUD(FOR BEARING HOUSING)
main90116-06048i¥80199907-200212
17111MANIFOLD, INTAKE
main17111-58120i¥31,100199907-200212
main17111-78020i¥29,800200010-200206
subS1711-13611¥24,000
17118STAY, MANIFOLD
main17118-58030i¥3,310199907-200212
sub17118-58031¥3,330
17139STAY, MANIFOLD, NO.2
main17139-58020i¥1,190199907-200212
17141MANIFOLD, EXHAUST
main17141-58070i¥29,200199907-200212
main17141-78030i¥34,600200010-200206
sub17141-78031¥34,300
17152BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
main90031-16063i¥170200010-200206
main90126-10006i¥430199907-200212
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90031-16054i¥90200010-200206
INTAKE SIDE
main90031-16069i¥190200010-200206
EXHAUST SIDE
main90116-10063i¥230199907-200212
NO.1
main90116-10198i¥740199907-200212
NO.2
main92132-60820i¥110199907-200212
NO.3
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-58060i¥6,700199907-200108
sub17167-58061¥6,700
main17167-58061i¥6,700200108-200212
17169INSULATOR, EXHAUST MANIFOLD HEAT, NO.3
main17169-58010i¥3,960199907-200212
17172GASKET, MANIFOLD TO CYLINDER HEAD
main17171-58030i¥1,160199907-200212
main17172-78020i¥2,890200010-200206
subS1717-11670¥1,680
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-58050i¥3,700199907-200212
main17173-89102i¥1,860200010-200206
subS1710-41610¥1,030
17201TURBOCHARGER SUB-ASSY
main17201-58060i¥211,000199907-200212
17274ELBOW, COMPRESSOR INLET
main17274-58030i¥11,400199907-200212
17275ELBOW, COMPRESSOR OUTLET
main17275-58040i¥7,200199907-200212
sub17275-58041¥7,200
17278GASKET, TURBO TO EXHAUST MANIFOLD
main17278-58030i¥740199907-200212
17279GASKET, TURBINE OUTLET ELBOW
main17279-58040i¥1,340199907-200212
17291ELBOW, TURBINE OUTLET
main17291-58040i¥13,200199907-200212
17293STAY, TURBOCHARGER
main17293-58030i¥3,500199907-200212
17376CGASKET, AIR TUBE
main17376-17010i¥370199907-200212
17377BGASKET, AIR TUBE, NO.2
main17377-88410i¥820199907-200212
17849AGASKET, INTAKE AIR CONNECTOR
main17849-58020i¥900199907-200212
17861FCONNECTOR, INTAKE AIR
main17861-58040i¥14,700199907-200212
1901
2501
2606
9010510390
main90105-10390¥310
9011608280
main90116-08280¥110
9011608398
main90116-08398¥310
9011610093
main90116-10093¥190
9011908B86
main90119-08B86¥230
9017906299
main90179-06299¥70
9017908040
main90179-08040¥100
9017910094
main90179-10094¥410
9017910214
main90179-10214¥90
9020112014
main90201-12014¥120
9038710167
main90387-10167¥270
9038712049
main90387-12049¥240
9056012033
main90560-12033¥90
9151160825
main91511-60825¥130
9162160818
main91621-60818¥130
91621J0814
main91621-J0814¥60
9162261022
main91622-61022¥170
91642K1020
main91642-K1020¥170
91651B0825
main91651-B0825¥120
9413060800
main94130-60800¥60
9461310800
main94613-10800¥90

54 parts on this diagram · 3 diagrams in section
