CAMSHAFT & VALVE

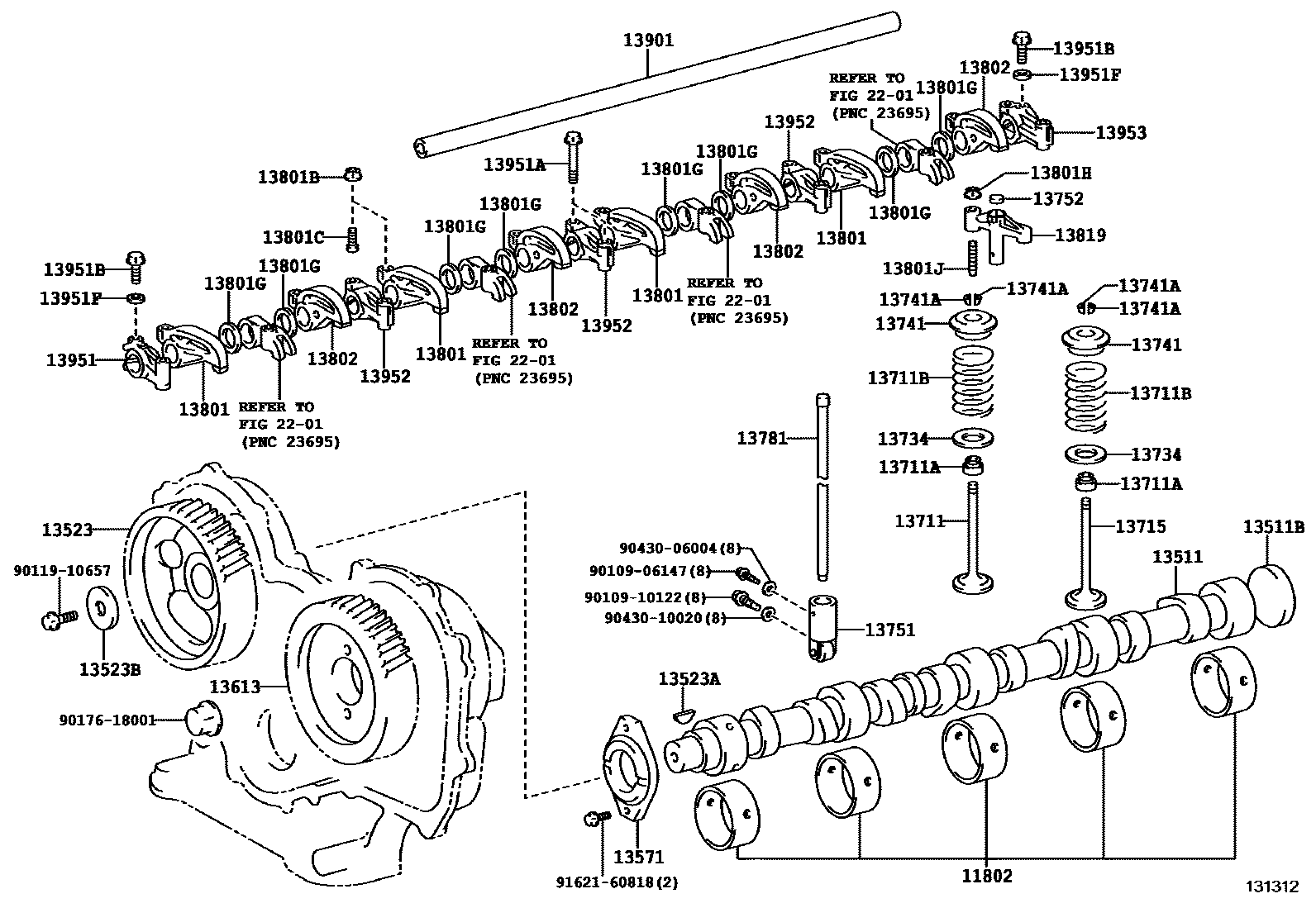

Parts diagram
11802BEARING SET, CAMSHAFT
main11801-78020i200010-200206
STD
main11802-56031i199907-200212
STD
13511CAMSHAFT
main13501-78041i200010-200206
main13511-58030i199907-200212
13511BPLUG, EXPANSION(FOR CAMSHAFT)
main90331-58001i199907-200212
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13050-78010i200010-200206
main13523-58020i199907-200212
13523AKEY, WOODRUFF(FOR TIMING GEAR)
main95161-30519i199907-200212
13523BWASHER, PLATE(FOR TIMING GEAR)
main90201-10227i199907-200212
13571PLATE, CAMSHAFT THRUST
main13571-56030i199907-200212
13613GEAR, INJECTION PUMP DRIVE
main22407-58030i199907-200212
13711VALVE, INTAKE
main13711-58030i199907-200212
main13711-89104i200010-200206
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90038-12004i200010-200206
main90913-02096i199907-200212
13711BSPRING, COMPRESSION(FOR INNER)
main90035-01052i200010-200206
main90501-35027i199907-200212
13715VALVE, EXHAUST
main13715-58070i199907-200212
main13715-78020i200010-200206
13734SEAT, VALVE SPRING
main13734-62020i199907-200212
main13734-89102i200010-200206
13741RETAINER, VALVE SPRING
main13741-17010i199907-200212
main13741-89103i200010-200206
13741ALOCK, VALVE SPRING RETAINER
main90038-13006i200010-200206
main90913-03027i199907-200212
13751LIFTER, VALVE
main13750-58011i199907-200212
13752PAD, VALVE LIFTER
main13752-58010i199907-200212
13781ROD, VALVE PUSH
main13781-58010i199907-200212
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-78010i200010-200112
main13801-78030i200112-200206
main13811-58010i199907-200212
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90031-78090i200010-200206
main90179-08248i199907-200212
13801CSCREW, VALVE ADJUSTING
main90913-05025i199907-200212
13801GWASHER, PLATE(FOR VALVE ROCKER ARM)
main90206-19002i199907-200212
13801HNUT
main90031-78090i200010-200206
main90179-08248i199907-200212
13801JSCREW, VALVE ADJUSTING
main13788-89101i200010-200206
main90913-05024i199907-200212
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13801-78020i200010-200112
main13801-78040i200112-200206
main13812-58010i199907-200212
13819BRIDGE, VALVE
main13819-58010i199907-200212
main13819-78010i200010-200112
main13819-78020i200112-200206
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-56030i199907-200212
main13901-78020i200112-200206
main13901-89102i200010-200112
13951SUPPORT, VALVE ROCKER, NO.1
main13951-58010i199907-200212
main13951-78040i200010-200206
NO.1
main13951-78050i200010-200206
NO.2
main13951-78060i200010-200206
NO.3
13951ABOLT(FOR ROCKER SUPPORT SET)
main90105-08165i199907-200212
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main13958-56010i199907-200212
13951FWASHER, PLATE(FOR VALVE ROCKER SUPPORT)
main90201-06350i199907-200212
13952SUPPORT, VALVE ROCKER, NO.2
main13952-58010i199907-200212
13953SUPPORT, VALVE ROCKER, NO.3
main13953-58010i199907-200212
2201
9010906147
9010910122
9011910657
9017618001
9043006004
9043010020
9162160818

41 parts on this diagram · 2 diagrams in section
