PARKING BRAKE & CABLE

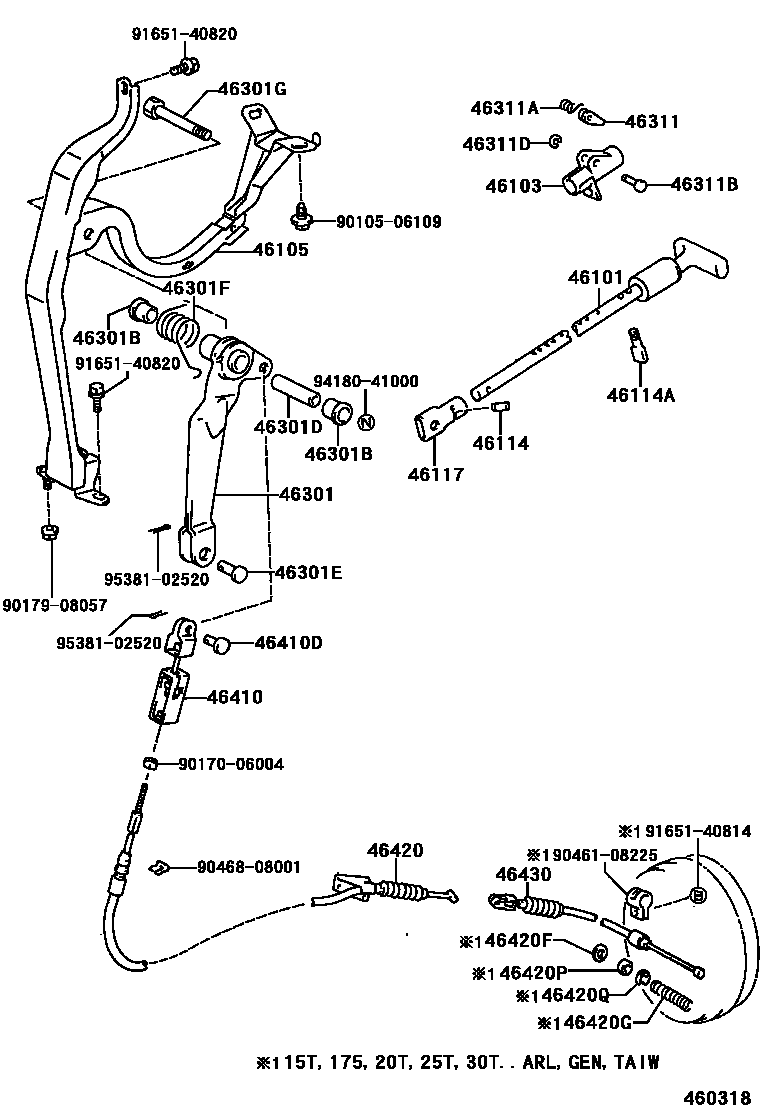

Parts diagram
46101HANDLE SUB-ASSY, PARKING BRAKE CONTROL
main46101-36191i199505
main46101-36200i199505-200008
46103GUIDE SUB-ASSY, PARKING BRAKE PLUNGER
main46103-36140i199505-200008
main46103-36150i199505
46105BRACKET SUB-ASSY, PARKING BRAKE PLANGER OR PEDAL
main46105-37010i199505-200008
main46105-37020i199505
46114PIN, PARKING BRAKE PLUNGER
main46114-30010i199505-200008
46114APIN, PARKING BRAKE PLUNGER
main46114-20010i199505-200008
46117SLEEVE, PARKING BRAKE PLUNGER
main46117-30010i199505-200008
main46117-30020i199505
46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
main46301-36070i199505
main46301-36080i199505-200008
46301BBUSH(FOR INTERMEDIATE LEVER)
main90386-13007i199505-200008
46301DCOLLAR(FOR INTERMEDIATE LEVER)
main90387-10004i199505-200008
46301EPIN, W/HOLE(FOR INTERMEDIATE LEVER)
main90240-08010i199505-200008
46301FSPRING, TORSION(FOR PARKING BRAKE INTERMEDIATE LEVER)
main90508-35024i199505-200008
46301GBOLT(FOR INTERMEDIATE LEVER)
main91112-81070i199505-200008
46311PAWL, PARKING BRAKE
main46311-26010i199505-200008
46311ASPRING(FOR PARKING BRAKE PAWL)
main90508-08041i199505-200008
46311BPIN, PARKING BRAKE PAWL PIVOT
main90249-05010i199505-200008
46311DWASHER, TYPE C(FOR PARKING BRAKE PAWL)
main90213-03007i199505-200008
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-36350i199505-200008
46410DPIN(FOR PARKING BRAKE FRONT CABLE)
main90240-08094i199505-200008
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-37040i199505
main46420-37050i199505
main46420-37060i199505
main46420-37080i199505
main46420-37090i199505
main46420-37100i199505-200008
main46420-37110i199505
46420FSEAL, DUST(FOR PARKING BRAKE CABLE)
main90303-10001i199505
46420GSPRING(FOR PARKING CABLE INNER WIRE SET)
main90501-14003i199505
main90501-14021i199505
46420PSPACER, PARKING BRAKE
main90560-08002i199505
46420QRING, E(FOR PARKING BRAKE CABLE)
main96160-00700i199505
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-37010i199505
main46430-37030i199505
main46430-37040i199505
main46430-37050i199505
main46430-37120i199505
main46430-37140i199505
main46430-37150i199505-200008
main46430-37190i199908
main46430-37520i199908
9010506109
9017006004
9017908057
9046108225
9046808001
9165140814
9165140820
9418041000
9538102520

33 parts on this diagram · 8 diagrams in section
