WATER PUMP

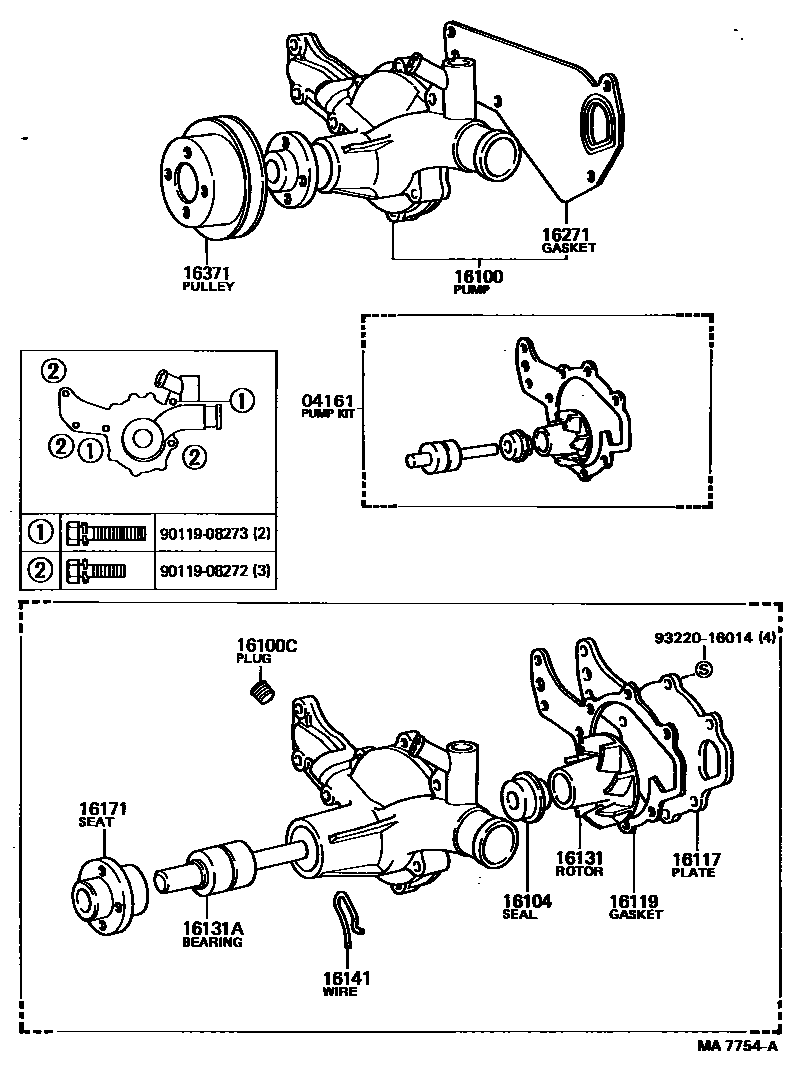

Parts diagram
04161PUMP KIT, WATER
main04161-56040i198409-198708
main04161-56090i198409-198708
16100PUMP ASSY, ENGINE WATER
main16100-59075i198409-198704
main16100-59076i198704-198708
main16100-59145i198602-198708
THAILAND SPEC
main16100-59145i198409-198708
16100CPLUG, W/HEAD TAPER SCREW
main15184-15010i198409-198708
16104SEAL SET, WATER PUMP
main16104-15020i198409-198708
main16104-15020i198602-198708
THAILAND SPEC
main16104-41111i198409-198507
16117PLATE, WATER PUMP
main16117-56040i198409-198708
16119GASKET, WATER PUMP BODY
main16119-56040i198409-198708
16131ROTOR, WATER PUMP
main16131-56030i198409-198708
16131ABEARING, WATER PUMP
main90369-30028i198409-198704
main90369-30060i198602-198704
THAILAND SPEC
main90369-30060i198409-198708
16141WIRE, WATER PUMP BEARING RETAINING
main16141-60010i198409-198708
16171SEAT, WATER PUMP PULLEY
main16171-38022i198602-198708
THAILAND SPEC
main16171-38022i198409-198708
main16171-56010i198409-198708
16271GASKET, WATER PUMP
main16271-56020i198409-198708
16371PULLEY, FAN
main16371-56021i198409-198708
main16371-56050i198602-198708
THAILAND SPEC
main16371-56050i198409-198708
9011908272
9011908273
9322016014

15 parts on this diagram · 2 diagrams in section
