BRAKE MASTER CYLINDER

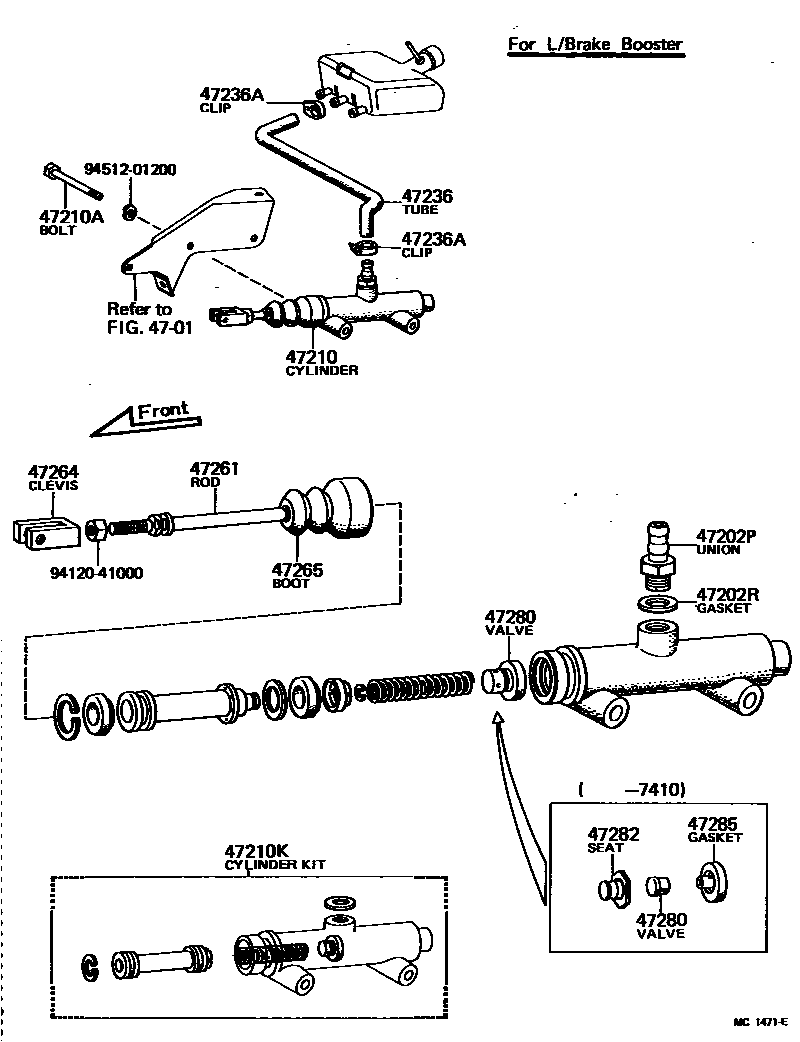

Parts diagram
4701
47202PUNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
main90404-16233i197109-197902
47202RGASKET, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
main90430-16044i197109-197902
main90430-16242i197801-197902
47210CYLINDER ASSY, MASTER, W/O BOOSTER
main47201-25010i197109-197211
FOR W/BOOSTER
main47201-25011i197211-197302
FOR W/BOOSTER
main47201-25012i197302-197902
FOR W/BOOSTER
main47201-25020i197207-197902
main47201-25030i197207-197902
main47210-25010i197109-197211
FOR L/BOOSTER
main47210-25011i197211-197902
FOR L/BOOSTER
47210ABOLT OR STUD BOLT(FOR BRAKE MASTER CYLINDER SETTING)
main91171-41270i197506-197902
FOR L/BOOSTER
main91171-41271i197109-197506
FOR L/BOOSTER
47210KCYLINDER KIT, BRAKE MASTER
main04471-25021i197109-197902
FOR L/BOOSTER
main04471-25031i197109-197902
FOR W/BOOSTER
main04493-25010i197207-197902
47236TUBE, RESERVOIR BRAKE
main47234-25020i197207-197902
main47234-25030i197207-197902
main47236-25030i197109-197902
main47236-25040i197109-197902
FOR W/BOOSTER
main47236-25050i197109-197902
main47236-25060i197109-197902
FOR W/BOOSTER
47236ACLIP(FOR RESERVOIR TUBE)
main90460-16069i197109-197311
main90460-19082i197311-197902
47261ROD, MASTER CYLINDER PUSH
main47261-35020i197109-197902
47264CLEVIS, MASTER CYLINDER PUSH ROD
main31453-30011i197109-197902
47265BOOT, MASTER CYLINDER
main47265-25010i197309-197902
main47265-35011i197109-197902
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-10011i197207-197212
main47280-25010i197410-197902
main47280-30010i197212-197902
main47281-55010i197109-197410
47282SEAT, OUTLET CHECK VALVE SEAT
main47282-55010i197109-197410
47285GASKET, OUTLET CHECK VALVE SEAT
main47285-35011i197109-197410
9412041000
9451201200

16 parts on this diagram · 3 diagrams in section
