BRAKE MASTER CYLINDER

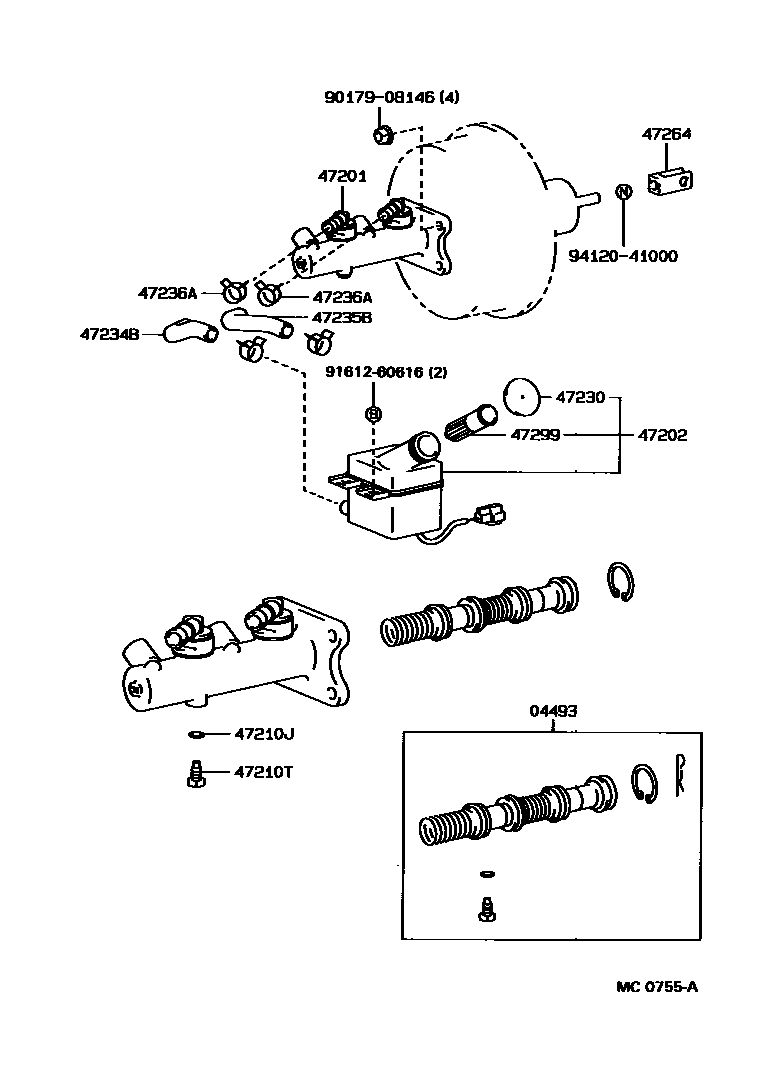

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-26140i198908-199308
main04493-28100i199308-199508
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-26450i198908-199308
main47201-26490i198908-199308
main47201-26520i199308-199508
main47201-26530i199308-199508
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-26200i198908-199508
main47220-26220i198908-199508
main47220-26230i198908-199508
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198908-199508
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198908-199308
main90109-06077i199308-199508
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-28010i198908-199508
47234BTUBE, RESERVOIR, NO.1
main47234-26210i198908-199508
main47234-26220i198908-199508
main47234-26230i198908-199508
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-26190i198908-199508
main47235-26200i198908-199508
main47235-26210i198908-199508
47236ACLIP(FOR RESERVOIR TUBE)
main90467-16002i198908-199508
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198908-199508
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-26020i198908-199508
9017908146
9161260616
9412041000

14 parts on this diagram · 1 diagram in section
