BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

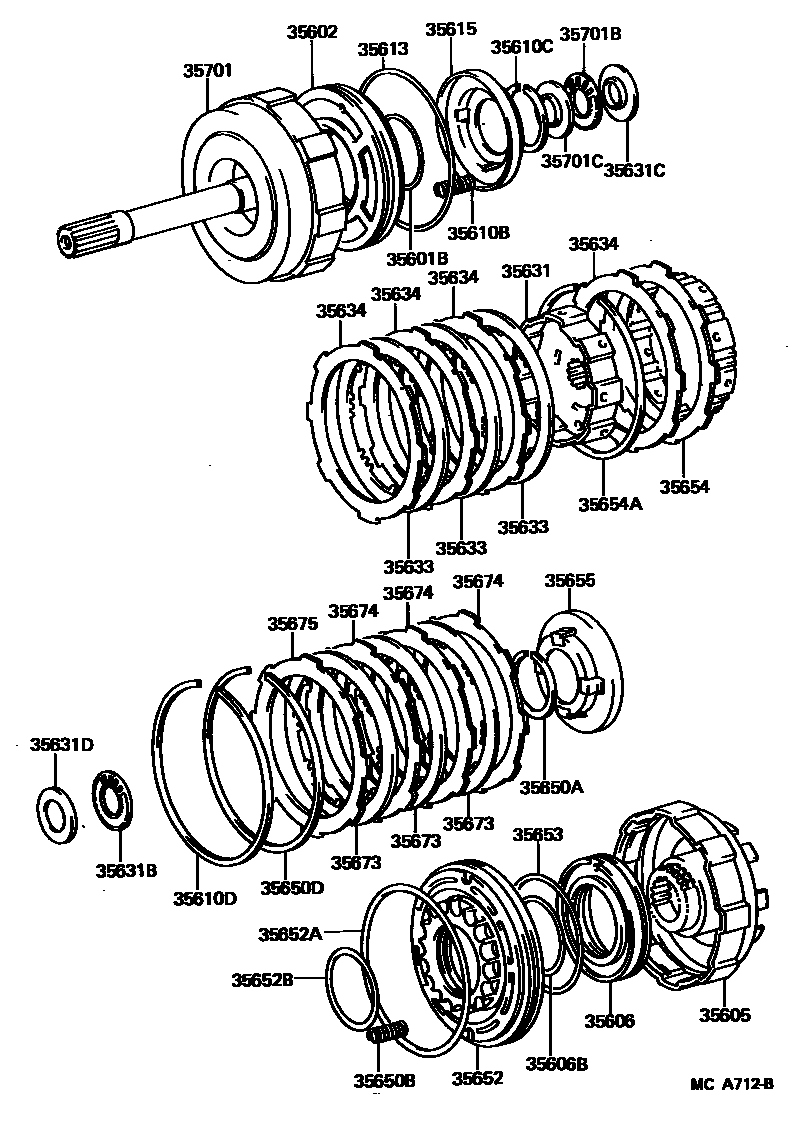

Parts diagram
35601BRING, O (FOR FRONT CLUTCH DRUM)
main90301-57188i198212-198807
35602PISTON SUB-ASSY, FRONT CLUTCH
main35602-12031i198212-198401
main35602-30042i198401-198807
35605DRUM SUB-ASSY, REAR CLUTCH W/2ND SUN GEAR
main35605-22011i198212-198807
35606PISTON SUB-ASSY, REAR CLUTCH
main35606-22010i198212-198807
35606BRING (FOR REAR CLUTCH PISTON INNER)
main90301-57188i198212-198807
35610BSPRING, COMPRESSION (FOR FRONT CLUTCH PISTON RETURN)
main90501-10671i198212-198401
main90501-11023i198401-198807
35610CRING, SHAFT SNAP (FOR FRONT CLUTCH PISTON RETURN SPRING)
main90520-39261i198212-198807
35610DRING, HOLE SNAP (FOR FRONT MULTIPLE DISC CLUTCH)
main90521-99139i198212-198807
35613RING, CLUTCH PISTON OIL SEAL, OUTER
main90301-99016i198212-198807
35615SEAT, CLUTCH PISTON RETURN SPRING
main35615-30020i198212-198807
35631HUB, CLUTCH(FOR MULTIPLE DISC CLUTCH)
main35631-30030i198212-198307
main35631-30050i198307-198807
35631BBEARING, THRUST(FOR FRONT CLUTCH HUB)
main90374-28014i198212-198807
35631CRACE, THRUST BEARING(FOR FRONT CLUTCH HUB FRONT)
main35789-22050i198212-198807
35631DRACE, THRUST BEARING(FOR FRONT CLUTCH HUB REAR)
main35789-22020i198212-198807
35633DISC, CLUTCH (FOR FRONT CLUTCH)
main35677-22020i198212-198307
main35677-30030i198307-198807
35634PLATE, FRONT CLUTCH
main35634-22040i198212-198807
T=1.8,T=1.8
main35634-30070i198401-198807
T=2.0,T=2.0
35650ARING, SHAFT SNAP (FOR REAR CLUTCH PISTON RETURN SPRING)
main90520-39261i198212-198807
35650BSPRING, COMPRESSION (FOR REAR CLUTCH PISTON RETURN)
main90501-10671i198212-198807
35650DRING, HOLE SNAP (FOR REAR MULTIPLE DISC CLUTCH)
main90521-99139i198212-198807
35652PISTON, REAR CLUTCH, NO.2
main35602-30041i198212-198807
35652ARING (FOR REAR CLUTCH OUTER)
main90301-99016i198212-198807
35652BRING (FOR REAR CLUTCH PISTON INNER)
main90301-57188i198212-198807
35653RING, REAR CLUTCH OIL SEAL, OUTER
main90301-84184i198212-198807
35654HUB, REAR CLUTCH
main35654-22010i198212-198401
main35654-30010i198401-198807
35654ARING, HOLE SNAP (FOR REAR CLUTCH HUB)
main90521-99146i198212-198807
35655SEAT, REAR CLUTCH PISTON RETURN SPRING
main35615-30020i198212-198807
35673DISC, REAR CLUTCH
main35677-22020i198212-198307
main35677-30030i198307-198807
35674PLATE, REAR CLUTCH
main35634-22040i198212-198807
35675FLANGE, REAR CLUTCH
main35675-22010i198212-198807
T=4.0
35701SHAFT SUB-ASSY, INPUT
main35701-22022i198212-198401
main35701-30042i198401-198807
35701BBEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT REAR)
main90374-23012i198212-198807
35701CRACE, THRUST BEARING (FOR INPUT SHAFT REAR)
main35789-22010i198212-198807

32 parts on this diagram · 1 diagram in section
