OVERDRIVE GEAR (ATM)

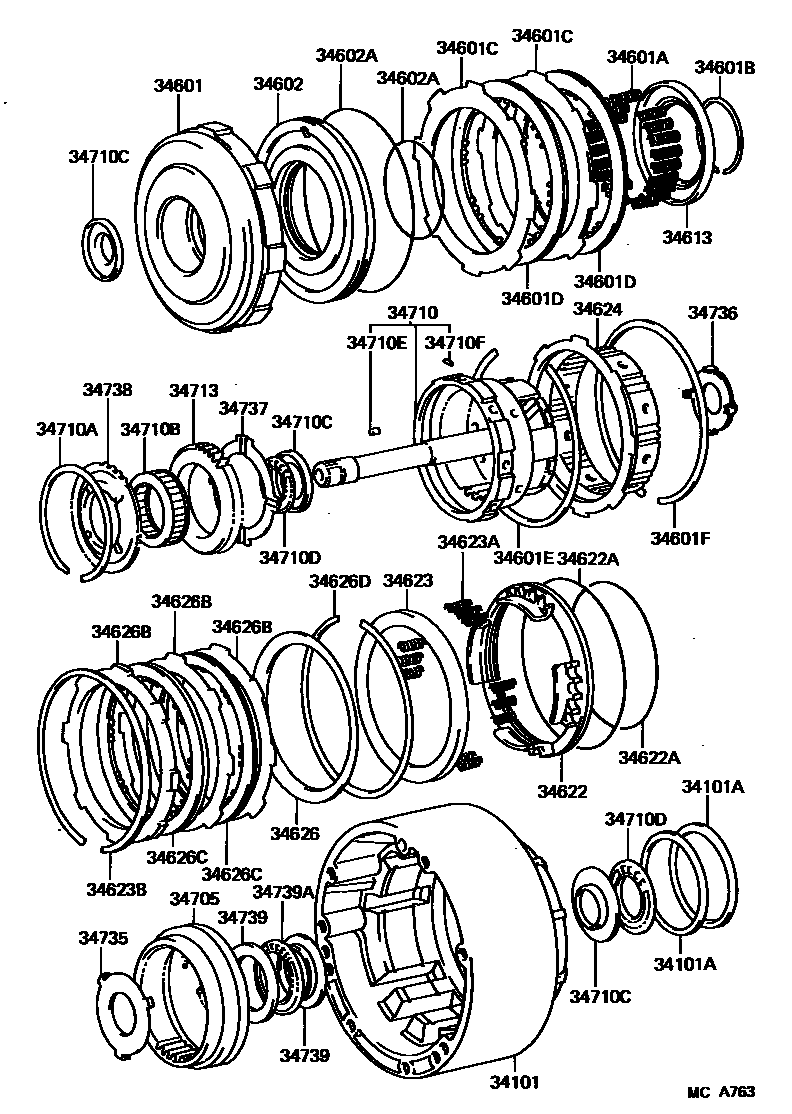

Parts diagram
34101CASE SUB-ASSY, OVERDRIVE
main34101-30061i198212-198304
main34101-30062i198304-198807
34101ARING, OIL SEAL (FOR OVERDRIVE CASE)
main35617-16010i198212-198807
34601DRUM SUB-ASSY, OVERDRIVE DIRECT CLUTCH
main34601-30022i198212-198807
34601ASPRING, COMPRESSION (FOR OVERDRIVE DIRECT CLUTCH)
main90501-11007i198212-198307
main90501-11023i198307-198807
34601BRING, SHAFT SNAP (FOR OVERDRIVE DIRECT CLUTCH)
main90520-52262i198212-198807
34601CPLATE, CLUTCH (FOR OVERDRIVE)
main35634-22040i198212-198807
34601DDISC, CLUTCH (FOR OVERDRIVE)
main35677-22020i198212-198307
main35677-24010i198307-198807
34601ERING, HOLE SNAP, NO.1 (FOR OVERDRIVE)
main90521-99146i198212-198807
34601FRING, HOLE SNAP, NO.2 (FOR OVERDRIVE)
main90521-99001i198212-198807
34602PISTON SUB-ASSY, OVERDRIVE DIRECT CLUTCH
main34602-30011i198212-198807
34602ARING, O (FOR OVERDRIVE DIRECT CLUTCH PISTON)
main90301-57188i198212-198807
ID=56
main90301-99016i198212-198807
ID=117
34613SEAT, OVERDRIVE DIRECT CLUTCH RETURN SPRING
main34613-30010i198212-198807
34622PISTON, OVERDRIVE BRAKE
main34622-30020i198212-198807
34622ARING, O (FOR OVERDRIVE BRAKE PISTON)
main90301-99008i198212-198807
ID=108.5-109.9,INSIDE
main90301-99009i198212-198807
ID=123.2-125.2,OUTSIDE
34623SEAT, OVERDRIVE BRAKE RETURN SPRING
main34623-30020i198212-198807
34623ASPRING, COMPRESSION (FOR OVERDRIVE BRAKE RETURN SPRING SEAT)
main90501-10671i198212-198807
34623BRING, HOLE SNAP (FOR OVERDRIVE BRAKE RETURN SPRING SEAT)
main90521-99004i198212-198807
34624HUB, OVERDRIVE BRAKE
main34624-26010i198212-198508
main34624-26020i198212-198307
main34624-32010i198508-198807
34626PLATE, OVERDRIVE BRAKE CUSHION
main34626-30050i198212-198807
34626BFLANGE, REAR CLUTCH (FOR OVERDRIVE)
main34625-26010i198212-198807
main34625-30020i198212-198307
34626CDISC, CLUTCH (FOR OVERDRIVE)
main35677-30010i198212-198307
main35677-30040i198307-198807
main35677-32010i198212-198307
34626DRING, HOLE SNAP (FOR OVERDRIVE)
main90521-99004i198212-198807
34705GEAR SUB-ASSY, OVERDRIVE PLANETARY RING
main34705-30020i198212-198608
main34705-30021i198608-198807
34710GEAR ASSY, OVERDRIVE PLANETARY
main34710-14011i198507-198807
main34710-30021i198212-198507
34710ARING, HOLE SNAP(FOR OVERDRIVE PLANETARY GEAR)
main90521-99003i198212-198807
34710BCLUTCH, 1WAY, NO.1(FOR OVERDRIVE)
main35791-30030i198212-198807
34710CRACE, THRUST BEARING(FOR OVERDRIVE PLANETARY GEAR)
main34739-30031i198212-198807
CTR
main34739-30041i198212-198807
RR
main35789-22010i198212-198807
FR
34710DBEARING, THRUST NEEDLE ROLLER(FOR OVERDRIVE PLANETARY GEAR)
main90374-23012i198212-198807
RR
main90374-24001i198212-198807
CTR
34710EPLUG, STRAIGHT(FOR OVERDRIVE PLANETARY GEAR)
main90334-03001i198212-198807
34710FPIN, STRAIGHT(FOR OVERDRIVE PLANETARY GEAR)
main90250-03024i198212-198807
34713RACE, 1 WAY CLUTCH OUTER (FOR OVERDRIVE)
main34713-30020i198212-198807
34735WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.1
main34735-30010i198212-198608
main34735-30020i198608-198807
34736WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.2
main34736-30010i198212-198807
34737WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.3
main34737-30020i198212-198807
34738WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.4
main34738-30020i198212-198807
34739RACE, THRUST BEARING(FOR OVERDRIVE)
main34739-30020i198212-198807
FR
main35789-22030i198212-198807
RR
34739ABEARING, THRUST NEEDLE ROLLER(FOR OVERDRIVE)
main90374-28014i198212-198807

37 parts on this diagram · 2 diagrams in section
