INJECTION PUMP ASSEMBLY

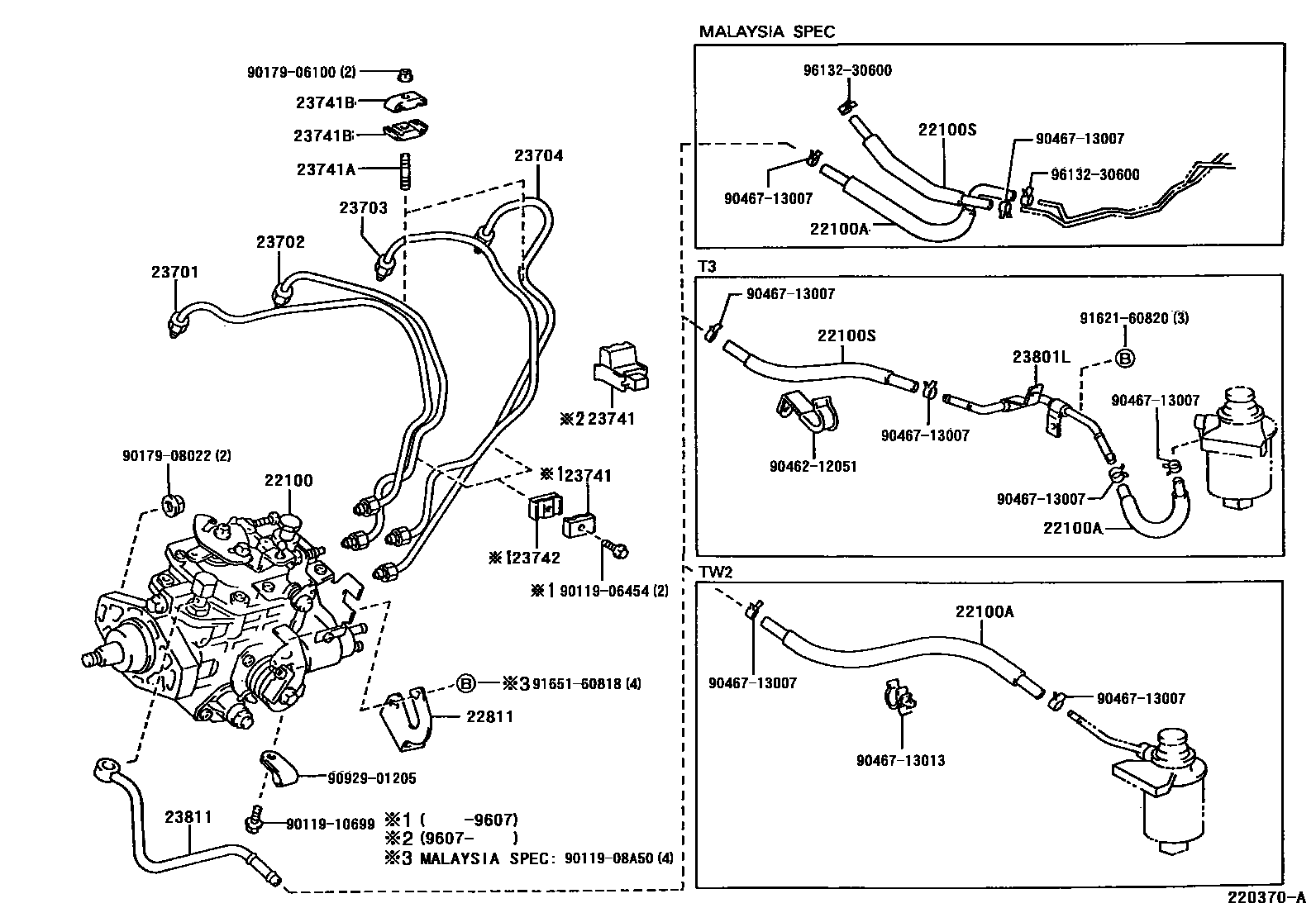

Parts diagram
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-5B360i199505-199805
main22100-5B430i199505
main22100-5B580i199610-199805
SWITZERLAND SPEC
main22100-5B840i199805
SWITZERLAND SPEC
main22100-5D030i199805
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main23271-54070i199505
MALAYSIA SPEC
main23271-54070i199712
main90447-14023i199505
L=250
main90447-14060i199505
L=550
22100SHOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
main90447-12108i199505
MALAYSIA SPEC,L=220
main90447-12108i199712
main90447-14059i199505
22811STAY, INJECTION PUMP, NO.1
main22811-54041i199505-199804
main22811-54042i199804
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-54140i199505
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-54140i199505
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-54100i199505
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-54100i199505
23741CLAMP, INJECTION PIPE, NO.1
main23741-54010i199505-199607
main23741-54030i199607
23741ABOLT, STUD(FOR INJECTION PIPE CLAMP)
main90116-06095i199505
23741BCLAMP, INJECTION PIPE
main23741-56010i199505
23742CLAMP, INJECTION PIPE, NO.2
main23742-54010i199505-199607
23801LPIPE SUB-ASSY, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
main23801-54050i199505
23811PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
main23811-54160i199505
9011906454
9011908A50
9011910699
9017906100
9017908022
9046212051
9046713007
9046713013
9092901205
9162160820
9165160818
9613230600

26 parts on this diagram · 1 diagram in section
