BRAKE TUBE & CLAMP

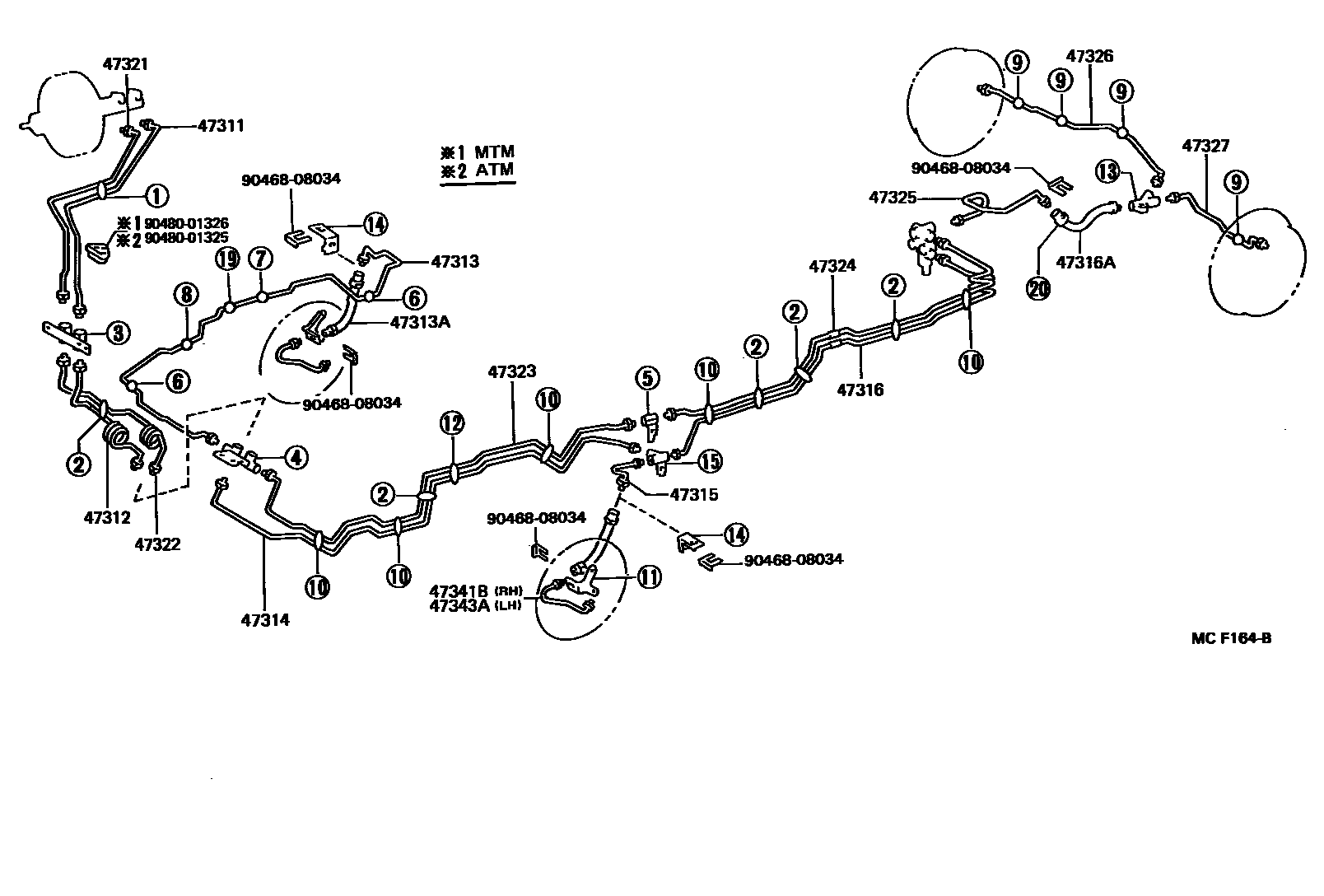

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-26250i¥1,320198708-199505
main47311-26260i¥1,090198708-199505
main47311-26310i¥1,090198808-199505
SWEDEN SPEC
47312TUBE, FRONT BRAKE, NO.2
main47312-26200i¥1,320198708-199505
main47312-26210i¥1,320198708-199505
47313TUBE, FRONT BRAKE, NO.3
main47313-26110i¥1,650198708-199505
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02477i¥1,600198708-199505
47314TUBE, FRONT BRAKE, NO.4
main47314-26100i¥1,670198708-199505
main47314-26110i¥1,650198708-199505
IRELAND SPEC
47315TUBE, FRONT BRAKE, NO.5
main47315-26090i¥590198708-199505
IRELAND SPEC
47316TUBE, FRONT BRAKE, NO.6
main47316-26131i¥1,820198708-199505
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02555i¥1,600198708-199505
47321TUBE, REAR BRAKE, NO.1
main47321-26160i¥980198708-199505
main47321-26170i¥1,090198708-199505
main47321-26220i¥1,090198808-199505
SWEDEN SPEC
47322TUBE, REAR BRAKE, NO.2
main47322-26130i¥1,320198708-199505
main47322-26140i¥1,090198708-199505
47323TUBE, REAR BRAKE, NO.3
main47323-26280i¥1,650198708-199505
47324TUBE, REAR BRAKE, NO.4
main47324-26151i¥1,820199309-199505
main47324-26151i¥1,820198708-199309
W(LSPV)
main47324-26151i¥1,820198708-198808
W(LSPV) OR IRELAND SPEC & W(FRONT DISC BRAKE)
main47324-26151i¥1,820198808-199309
W(LSPV) OR IRELAND SPEC
main47324-26161i¥2,030198708-199309
47325TUBE, REAR BRAKE, NO.5
main47325-26190i¥790198708-198808
W(LSPV) OR IRELAND SPEC & W(FRONT DISC BRAKE)
main47325-26190i¥790198708-199109
W(LSPV)
main47325-26190i¥790198808-199109
IRELAND SPEC OR W(LSPV)
main47325-26200i¥600198708-199109
main47325-26281i¥980199109-199309
W(LSPV)
main47325-26281i¥980199109-199309
IRELAND SPEC OR W(LSPV)
main47325-26281i¥980199309-199505
main47325-26290i¥740199109-199309
47326TUBE, REAR BRAKE, NO.6
main47326-26170i¥1,090198708-199505
main47326-26240i¥2,030198801-198808
DENMARK SPEC
main47326-26240i¥2,030198808-199505
47327TUBE, REAR BRAKE, NO.7
main47327-26050i¥790198708-199505
main47327-26090i¥470198808-199505
main47327-26090i¥470198801-198808
DENMARK SPEC
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-26060i¥410198708-199309
W(FRONT DISC BRAKE)
main47341-26060i¥410199309-199505
main47341-26070i¥590198708-199309
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47343-26060i¥410198708-199309
W(FRONT DISC BRAKE)
main47343-26060i¥410199309-199505
main47343-26070i¥590198708-199309
9046808034
main90468-08034¥160
9048001325
main90480-01325¥260
9048001326
main90480-01326¥260

20 parts on this diagram · 6 diagrams in section
