REAR SPRING & SHOCK ABSORBER

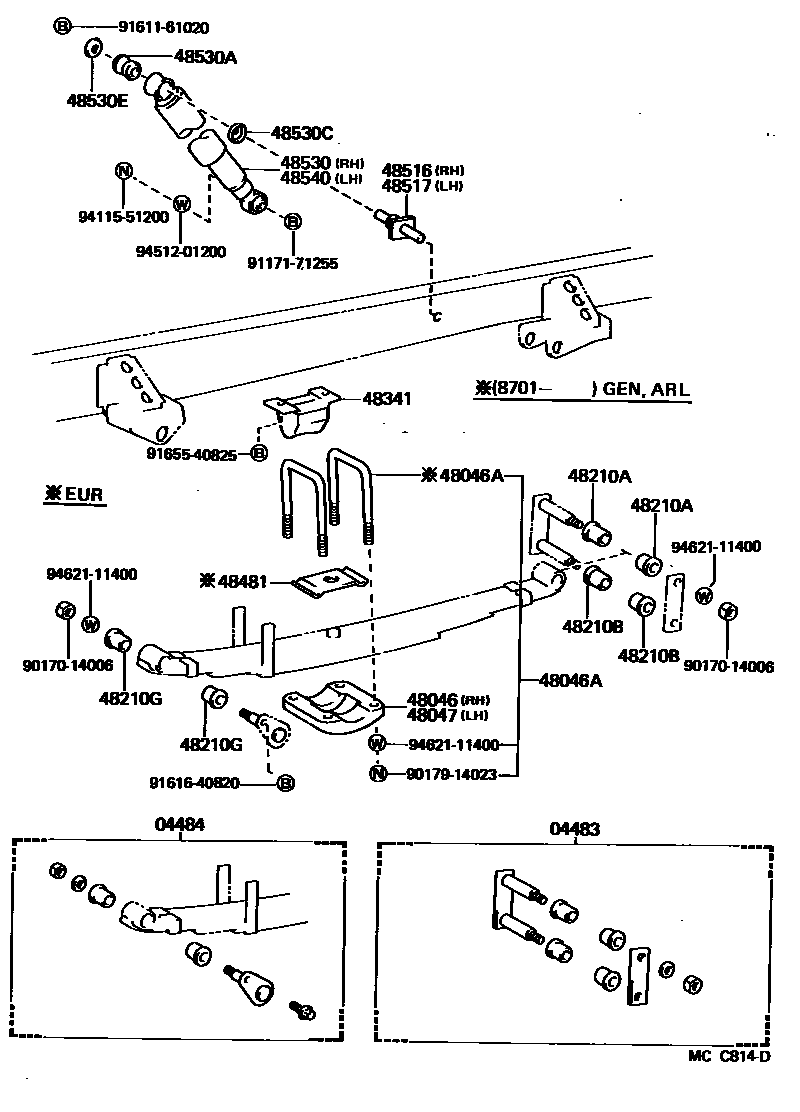

Parts diagram
04483SHACKLE KIT, REAR SPRING
main04483-26010i198508-198708
04484PIN KIT, REAR SPRING
main04484-26030i198508-198708
48046SEAT SUB-ASSY, SPRING U BOLT, RH
main48473-26080i198508-198708
48046ABOLT, U(FOR REAR SPRING)
main90117-14031i198701-198708
L=185
main90118-14208i198508-198701
main90118-14232i198508-198708
48047SEAT SUB-ASSY, SPRING U BOLT, LH
main48473-26080i198508-198708
48210SPRING ASSY, REAR RH
main48210-26380i198508-198708
main48210-26410i198508-198708
48210ABUSH(FOR REAR SPRING SHACKLE UPPER)
main90385-18046i198508-198708
48210BBUSH(FOR REAR SPRING PIN)
main90385-18046i198508-198708
48210GBUSH(FOR REAR SPRING SHACKLE LOWER)
main90385-18046i198508-198708
48341BUMPER, REAR SPRING
main48341-26040i198508-198708
main48341-26060i198508-198708
48481SEAT, REAR SPRING, UPPER
main48481-26010i198508-198708
48516BRACKET, REAR SHOCK ABSORBER, UPPER RH
main48505-26010i198508-198708
48517BRACKET, REAR SHOCK ABSORBER, UPPER LH
main48505-26010i198508-198708
48530ABSORBER ASSY, SHOCK, REAR RH
main48531-26160i198508-198708
main48531-26190i198508-198708
48530ABUSH(FOR REAR SHOCK ABSORBER)
main90385-16004i198508-198708
48530CWASHER, REAR SHOCK ABSORBER CUSHION, NO.2
main90948-03004i198508-198708
48530EWASHER, REAR SHOCK ABSORBER CUSHION, NO.4
main90948-03007i198508-198708
48540ABSORBER ASSY, SHOCK, REAR LH
main48531-26160i198508-198708
main48531-26190i198508-198708
9017014006
9017914023
9117171255
9161161020
9161640820
9165540825
9411551200
9451201200
9462111400

27 parts on this diagram · 3 diagrams in section
