FRONT DISC BRAKE CALIPER & DUST COVER

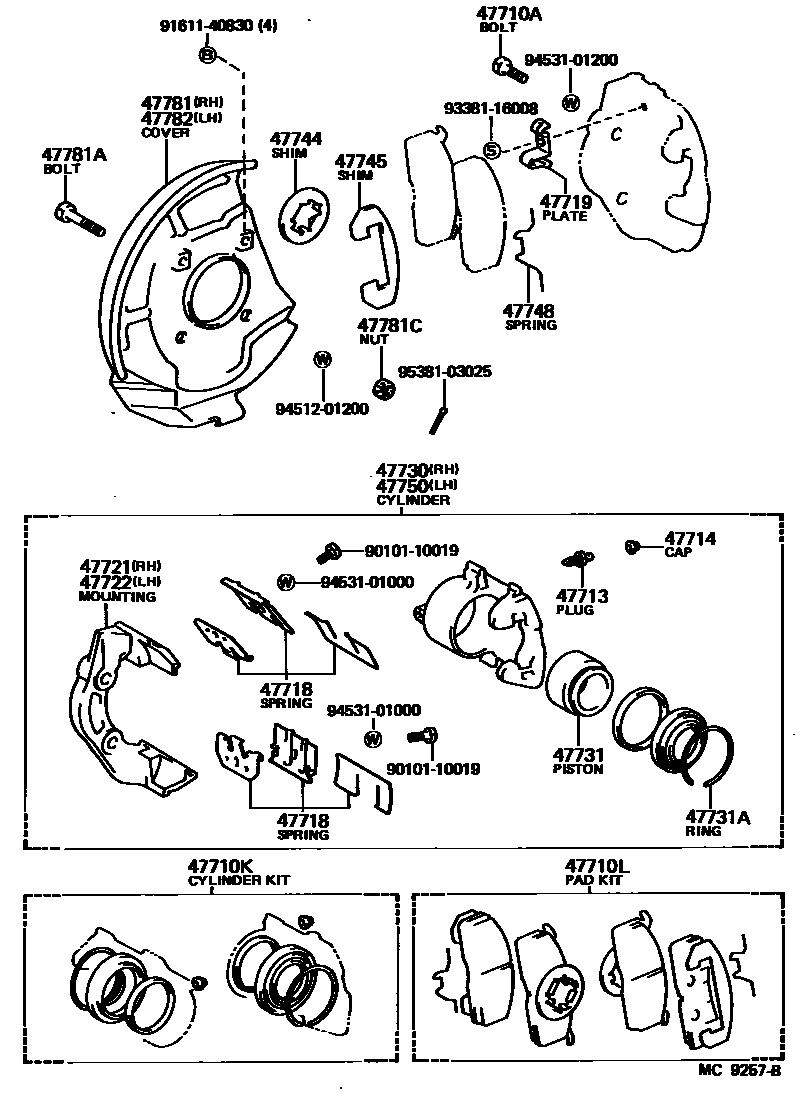

Parts diagram
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90101-12010i198211-198507
*12-1.25PX50-26
47710KCYLINDER KIT, DISC BRAKE, FRONT
main04479-26020i198211-198507
47710LPAD KIT, DISC BRAKE, FRONT
main04491-26060i198211-198507
47713PLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12010i198211-198507
47714CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i198211-198507
47718SPRING, FRONT DISC BRAKE CYLINDER SUPPORT
main47718-29025i198211-198507
UPR
main47719-29025i198211-198507
LWR
47719PLATE, FRONT DISC BRAKE PAD GUIDE
main47736-26010i198211-198507
RH
main47738-26010i198211-198507
LH
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-26010i198211-198507
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-26010i198211-198507
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-26050i198211-198507
47731PISTON, FRONT DISC BRAKE
main47731-26020i198211-198507
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-65001i198211-198507
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-26030i198211-198507
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47745-26010i198211-198507
47748SPRING, ANTI-RATTLE, NO.1(FOR FRONT DISC BRAKE)
main47748-26010i198211-198507
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-26050i198211-198507
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-26020i198211-198507
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90102-12050i198211-198507
47781CNUT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main94145-51200i198211-198507
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-26020i198211-198507
9010110019
9161140830
9338116008
9451201200
9453101000
9453101200
9538103025

27 parts on this diagram · 2 diagrams in section
