EPC Data

WIRING & CLAMP

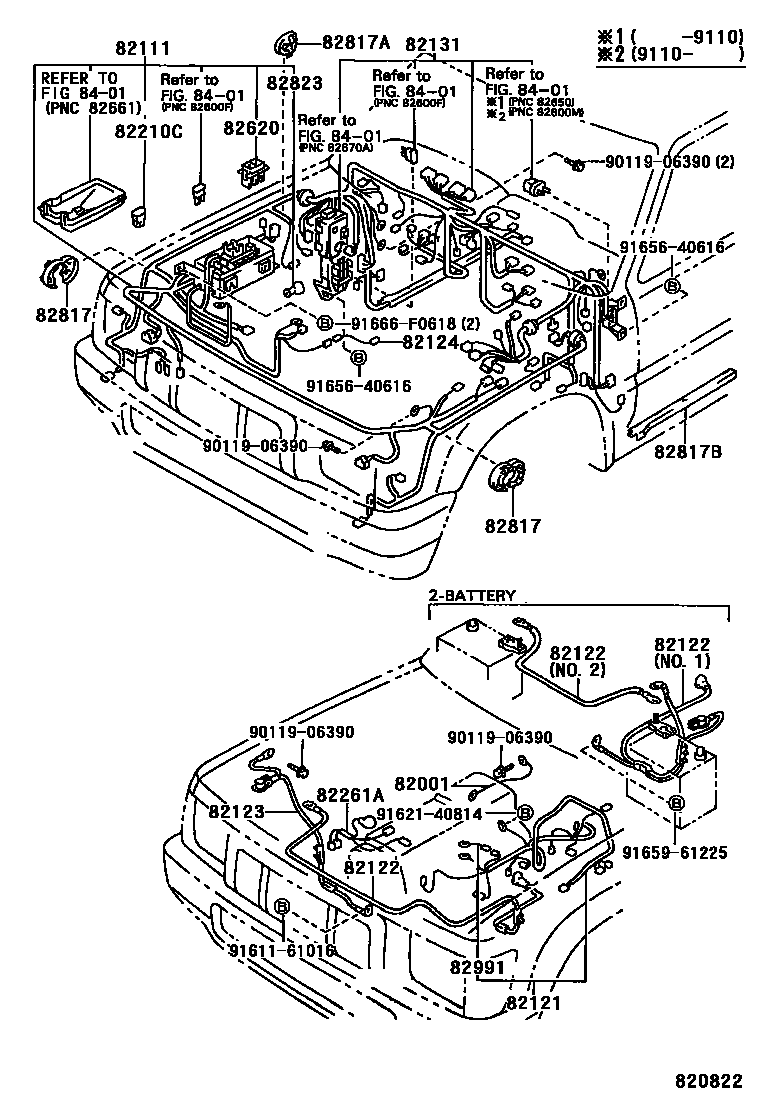

Parts diagram
82001CABLE, BOND, NO.1
main90980-07225i¥500198901-199103
main90980-07225i¥500199103-199410
W(VW RADIO 2-SPEAKER) & W(CASSETTE)
main90980-07311i¥550199110-199410
W(VW RADIO 2-SPEAKER) & W(CASSETTE)
main90980-07311i¥550198901-199702
main90980-07332i¥680199103-199410
82111WIRE, ENGINE ROOM MAIN
main82111-04010i199003-199101
main82111-04020i199003-199101
COLD SPEC & FINLAND SPEC
main82111-04030i199003-199101
COLD SPEC & NORWAY SPEC OR COLD SPEC & ICELAND SPEC OR COLD SPEC & FINLAND SPEC &VW BRAND
main82111-04040i199003-199101
W(12V 55A ALTERNATOR)
main82111-04050i199003-199101
COLD SPEC & NORWAY SPEC & W(12V 55A ALTERNATOR)
main82111-04060i199003-199101
*FRG
main82111-04070i199003-199101
*FRG & W(12V 55A ALTERNATOR)
main82111-04080i199001-199110
main82111-04090i199001-199005
COLD SPEC
main82111-04100i199001-199110
COLD SPEC & NORWAY SPEC OR COLD SPEC & FINLAND SPEC & VW BRAND
main82111-04110i199001-199110
W(12V 60A ALTERNATOR)
main82111-04120i199001-199110
COLD SPEC & W(12V 60A ALTERNATOR)
main82111-04130i199001-199110
COLD SPEC & NORWAY SPEC & W(12V 60A ALTERNATOR)
main82111-04140i199001-199110
*FRG
main82111-04140i199103-199106
main82111-04150i199001-199110
*FRG & W(12V 60A ALTERNATOR)
main82111-04150i199103-199106
W(12V 60A ALTERNATOR)
main82111-04190i199005-199110
COLD SPEC
main82111-04200i199005-199106
COLD SPEC & W(12V 60A ALTERNATOR)
main82111-04200i199106-199110
*FRG;COLD SPEC & W(12V 60A ALTERNATOR)
main82111-04210i199101-199103
main82111-04220i199101-199103
main82111-04230i199101-199103
COLD SPEC & NORWAY SPEC OR COLD SPEC & ICELAND SPEC OR COLD SPEC & FINLAND SPEC &VW BRAND
main82111-04240i199101-199110
W(12V 55A ALTERNATOR)
main82111-04250i199101-199110
COLD SPEC & NORWAY SPEC & W(12V 55A ALTERNATOR)
main82111-04260i199101-199103
*FRG
main82111-04270i199101-199110
*FRG & W(12V 55A ALTERNATOR)
main82111-04280i199103-199110
main82111-04280i199101-199103
W(12V 45A ALTERNATOR)
main82111-04290i199101-199103
W(12V 45A ALTERNATOR)
main82111-04290i199103-199110
main82111-04300i199103-199110
NORWAY SPEC
main82111-04300i199101-199103
COLD SPEC & W(12V 45A ALTERNATOR)
main82111-04310i199101-199103
COLD SPEC & WEST GERMANY SPEC & W(12V 45A ALTERNATOR)
main82111-04310i199103-199110
*FRG
main82111-04320i199110-199410
main82111-04330i199110-199410
main82111-04330i199110-199210
COLD SPEC & FINLAND SPEC
main82111-04340i199110-199210
COLD SPEC & FINLAND SPEC & VW BRAND OR DENMARK SPEC
main82111-04340i199210-199410
DENMARK SPEC
main82111-04340i199210-199410
COLD SPEC & ICELAND SPEC OR DENMARK SPEC
main82111-04340i199110-199210
COLD SPEC & FINLAND SPEC & VW BRAND OR COLD SPEC & ICELAND SPEC OR DENMARK SPEC
main82111-04350i199110-199410
W(12V 55A ALTERNATOR)
main82111-04360i199110-199210
COLD SPEC & W(12V 55A ALTERNATOR)
main82111-04360i199210-199410
COLD SPEC & DENMARK SPEC & W(12V 55A ALTERNATOR)
main82111-04360i199210-199410
COLD SPEC & ICELAND SPEC & W(12V 55A ALTERNATOR)
main82111-04360i199110-199210
COLD SPEC & W(12V 55A ALTERNATOR) OR DENMARK SPEC & W(12V 55A ALTERNATOR)
main82111-04370i199110-199410
*FRG
main82111-04380i199110-199410
*FRG & W(12V 55A ALTERNATOR)
main82111-04390i199110-199210
main82111-04400i199110-199410
COLD SPEC
main82111-04410i199410-199702
COLD SPEC
main82111-04410i199110-199410
COLD SPEC & FINLAND SPEC & VW BRAND OR COLD SPEC & NORWAY SPEC OR COLD SPEC & DENMARK SPEC
main82111-04420i199110-199702
DENMARK SPEC
main82111-04430i199110-199702
W(12V 60A ALTERNATOR)
main82111-04440i199110-199702
COLD SPEC & W(12V 60A ALTERNATOR)
main82111-04450i199110-199702
COLD SPEC & W(12V 55A ALTERNATOR) OR DENMARK SPEC & W(12V 55A ALTERNATOR)
main82111-04460i199110-199702
DENMARK SPEC & W(12V 60A ALTERNATOR)
main82111-04470i199110-199702
*FRG
main82111-04480i199110-199702
*FRG & W(12V 60A ALTERNATOR)
main82111-04490i199110-199702
*FRG;COLD SPEC
main82111-04500i199110-199702
*FRG;COLD SPEC & W(12V 60A ALTERNATOR)
main82111-04530i199210-199702
sub82111-35861¥32,800
main82111-04650i199210-199702
sub82111-35851¥35,800
main82111-04700i199410-199702
COLD SPEC & FINLAND SPEC
sub82111-3D350¥37,100
main82111-04710i199410-199702
COLD SPEC & FINLAND SPEC & VW BRAND
sub82111-3D370¥39,900
main82111-04720i199410-199702
COLD SPEC & FINLAND SPEC & W(12V 60A ALTERNATOR)
sub82111-3D360¥39,900
main82111-04730i199410-199702
COLD SPEC & FINLAND SPEC & VW BRAND & W(12V 60A ALTERNATOR)
sub82111-3D380¥39,900
main82111-35010i¥46,000198911-199003
main82111-35020i¥46,000198911-199003
main82111-35030i¥46,000198911-199003
COLD SPEC & NORWAY SPEC OR COLD SPEC & ICELAND SPEC OR COLD SPEC & FINLAND SPEC &VW BRAND
main82111-35040i¥59,300198911-199003
W(12V 55A ALTERNATOR)
main82111-35050i¥59,300198911-199003
COLD SPEC & NORWAY SPEC & W(12V 55A ALTERNATOR)
main82111-35060i¥59,300198911-199003
*FRG
main82111-35070i¥46,000198911-199003
*FRG & W(12V 55A ALTERNATOR)
main82111-35080i¥59,300198911-199001
main82111-35090i¥70,900198911-199001
COLD SPEC
main82111-35100i¥70,900198911-199001
COLD SPEC & NORWAY SPEC OR COLD SPEC & FINLAND SPEC & VW BRAND
main82111-35110i¥59,300198911-199001
W(12V 60A ALTERNATOR)
main82111-35130i¥70,900198911-199001
COLD SPEC & NORWAY SPEC & W(12V 60A ALTERNATOR)
main82111-35140i¥59,300198911-199001
*FRG
main82111-35150i¥70,900198911-199001
*FRG & W(12V 60A ALTERNATOR)
main82111-89157i¥46,000198907-198911
main82111-89158i¥46,000198901-198911
main82111-89159i¥46,000198901-198911
COLD SPEC & NORWAY SPEC OR COLD SPEC & FINLAND SPEC & VW BRAND
main82111-89160i¥59,300198901-198911
W(12V 55A ALTERNATOR)
main82111-89161i¥59,300198901-198911
COLD SPEC & NORWAY SPEC & W(12V 55A ALTERNATOR)
main82111-89162i¥45,900198901-198911
*FRG
main82111-89163i¥45,900198901-198911
*FRG & W(12V 55A ALTERNATOR)
main82111-89178i¥59,300198901-198911
main82111-89180i¥70,900198901-198911
COLD SPEC
main82111-89181i¥70,900198901-198911
COLD SPEC & NORWAY SPEC OR COLD SPEC & FINLAND SPEC & VW BRAND
main82111-89182i¥59,300198901-198911
W(12V 60A ALTERNATOR)
main82111-89184i¥70,900198901-199001
COLD SPEC & W(12V 60A ALTERNATOR)
main82111-89185i¥70,900198901-198911
COLD SPEC & NORWAY SPEC & W(12V 60A ALTERNATOR)
main82111-89186i¥59,200198901-198911
*FRG
main82111-89188i¥70,600198901-198911
*FRG & W(12V 60A ALTERNATOR)
82121WIRE, ENGINE
main82121-35410i¥12,600199110-199210
main82121-35411i¥12,600199210-199403
main82121-35700i¥12,000199403-199410
main82121-35721i¥12,000199410-199702
main82121-89217i¥30,300198901-199110
82122WIRE, ENGINE, NO.2
main82122-35070i¥7,100199103-199110
main82122-35070i¥7,100199101-199103
W(12V 1.4KW STARTER)
main82122-35190i¥6,800199210-199410
main82122-35440i¥6,800199110-199210
main82122-89113i¥7,100198901-199101
main82122-89117i¥38,900198901-199702
main82122-89119i¥45,600199210-199702
2-BATTERY,NO.1
main82122-89119i¥45,600198901-199110
COLD SPEC,BATTERY TO STARTER
main82122-89119i¥45,600199110-199702
COLD SPEC,2-BATTERY,NO.1
main82122-89123i¥25,200199210-199702
2-BATTERY,NO.2
main82122-89123i¥25,200198901-199110
COLD SPEC,BATTERY TO BATTERY
main82122-89123i¥25,200199110-199702
COLD SPEC,2-BATTERY,NO.2
main82122-89138i¥7,100199101-199103
82123WIRE, ENGINE, NO.3
main82123-89103i¥3,210198901-199410
main82123-89104i¥6,000198901-199702
82124WIRE, ENGINE, NO.4
main82124-04030i199210-199702
sub82124-35020¥1,420
82131WIRE, COWL
main82131-04010i199003-199101
main82131-04020i199003-199101
main82131-04030i199003-199101
NORWAY SPEC OR ICELAND SPEC
main82131-04040i199003-199101
FINLAND SPEC
main82131-04050i199003-199101
*FRG
main82131-04060i199001-199110
main82131-04070i199001-199110
NORWAY SPEC
main82131-04080i199001-199110
FINLAND SPEC
main82131-04090i199001-199110
*FRG
main82131-04090i199103-199106
main82131-04100i199003-199101
FINLAND SPEC & VW BRAND
main82131-04110i199001-199110
FINLAND SPEC & VW BRAND
main82131-04170i199101-199110
main82131-04180i199101-199110
main82131-04190i199101-199110
NORWAY SPEC OR ICELAND SPEC
main82131-04200i199101-199110
FINLAND SPEC
main82131-04210i199101-199110
*FRG
main82131-04220i199101-199110
FINLAND SPEC & VW BRAND
main82131-04230i199110-199210
main82131-04240i199110-199210
main82131-04250i199110-199210
DENMARK SPEC
main82131-04250i199110-199210
ICELAND SPEC OR DENMARK SPEC
main82131-04260i199110-199210
FINLAND SPEC
main82131-04270i199110-199210
FINLAND SPEC & VW BRAND
main82131-04280i199110-199210
*FRG
main82131-04290i199110-199210
main82131-04300i199110-199210
DENMARK SPEC
main82131-04310i199110-199210
FINLAND SPEC
main82131-04320i199110-199210
FINLAND SPEC & VW BRAND
main82131-04330i199110-199210
*FRG
main82131-04340i199110-199210
NORWAY SPEC
main82131-04570i199210-199410
main82131-04580i199210-199410
main82131-04590i199210-199410
ICELAND SPEC OR DENMARK SPEC
main82131-04590i199210-199410
DENMARK SPEC
main82131-04620i199210-199410
*FRG
main82131-04630i199210-199403
main82131-04631i199403-199410
main82131-04632i199410-199702
sub82131-3G023¥74,500
main82131-04640i199210-199403
DENMARK SPEC
main82131-04641i199403-199410
DENMARK SPEC
main82131-04642i199410-199702
DENMARK SPEC
sub82131-3G033¥48,900
main82131-04650i199210-199403
FINLAND SPEC
main82131-04651i199403-199410
FINLAND SPEC
main82131-04652i199410-199702
FINLAND SPEC
sub82131-3G703¥46,000
main82131-04660i199210-199403
FINLAND SPEC & VW BRAND
main82131-04661i199403-199410
FINLAND SPEC & VW BRAND
main82131-04662i199410-199702
FINLAND SPEC & VW BRAND
sub82131-3G043¥79,700
main82131-04670i199210-199403
*FRG
main82131-04671i199403-199410
*FRG
main82131-04672i199410-199702
*FRG
sub82131-3G073¥79,700
main82131-04680i199210-199403
NORWAY SPEC
main82131-04681i199403-199410
NORWAY SPEC
main82131-04682i199410-199702
NORWAY SPEC
sub82131-3G733¥46,000
main82131-04690i199210-199403
main82131-04691i199403-199410
main82131-04692i199410-199702
sub82131-3G013¥48,700
main82131-35010i¥58,500198911-199003
main82131-35020i¥58,500198911-199003
main82131-35030i¥66,800198911-199003
NORWAY SPEC OR ICELAND SPEC
main82131-35040i¥80,300198911-199003
FINLAND SPEC
main82131-35050i¥66,800198911-199003
*FRG
main82131-35060i¥58,500198911-199001
main82131-35070i¥66,800198911-199001
NORWAY SPEC
main82131-35080i¥66,800198911-199001
FINLAND SPEC
main82131-35090i¥66,800198911-199001
*FRG
main82131-35100i¥58,500198911-199003
FINLAND SPEC & VW BRAND
main82131-35110i¥66,800198911-199001
FINLAND SPEC & VW BRAND
main82131-89662i¥58,500198907-198911
main82131-89663i¥58,500198901-198911
main82131-89664i¥66,800198901-198911
NORWAY SPEC
main82131-89665i¥80,300198901-198911
FINLAND SPEC
main82131-89666i¥66,600198901-198911
*FRG
main82131-89721i¥58,500198901-198911
main82131-89722i¥66,800198901-198911
NORWAY SPEC
main82131-89723i¥66,800198901-198911
FINLAND SPEC
main82131-89724i¥58,000198901-198911
*FRG
main82131-89745i¥58,500198901-198911
FINLAND SPEC & VW BRAND
main82131-89746i¥66,800198901-198911
FINLAND SPEC & VW BRAND
82210CFUSIBLE LINK
main90982-08188i¥710198901-199702
30A,TERM.:FEMALE,PNK
main90982-08189i¥440198901-199702
40A,TERM.:FEMALE,GRN
main90982-08190i¥750198901-199410
60A,TERM.:FEMALE,YEL
main90982-08202i¥700198901-199702
60A,TERM.:MALE,YEL
main90982-08203i¥460198912-199702
80A,TERM.:MALE,BLK
82261AWIRE, ALTERNATOR
main82261-04010i199001-199101
main82261-04020i199101-199103
main82261-04030i199103-199410
main82261-04030i199101-199103
W(12V 45A ALTERNATOR)
main82261-89106i¥4,140198901-199001
82620BLOCK ASSY, FUSIBLE LINK
main82620-89101i¥1,160198901-199702
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-89123i¥520198901-199702
82817APROTECTOR, WIRING HARNESS, NO.2
main82817-89130i¥280198901-199702
82817BPROTECTOR, WIRING HARNESS, NO.3
main82817-89126i¥1,260198907-199110
82823CAP, TERMINAL, NO.1
main82823-12020i¥320199001-199103
main82823-22050i¥390199110-199410
W(12V 55A ALTERNETOR)
main82823-22060i¥910199001-199702
main82823-35030i¥1,080199210-199410
82991WIRE, FUSIBLE LINK REPAIR
main82991-35010i¥2,320199110-199410
main82991-35030i¥2,320199110-199702
main82991-89104i¥1,870198901-199110
main82991-89106i¥2,350198901-199110
8401
9011906390
main90119-06390¥70
9161161016
main91611-61016¥270
9162140814
main91621-40814¥90
9165640616
main91656-40616¥100
9165961225
main91659-61225¥210
91666F0618
main91666-F0618¥110

22 parts on this diagram · 14 diagrams in section

WIRING & CLAMP — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
