BRAKE PEDAL & BRACKET

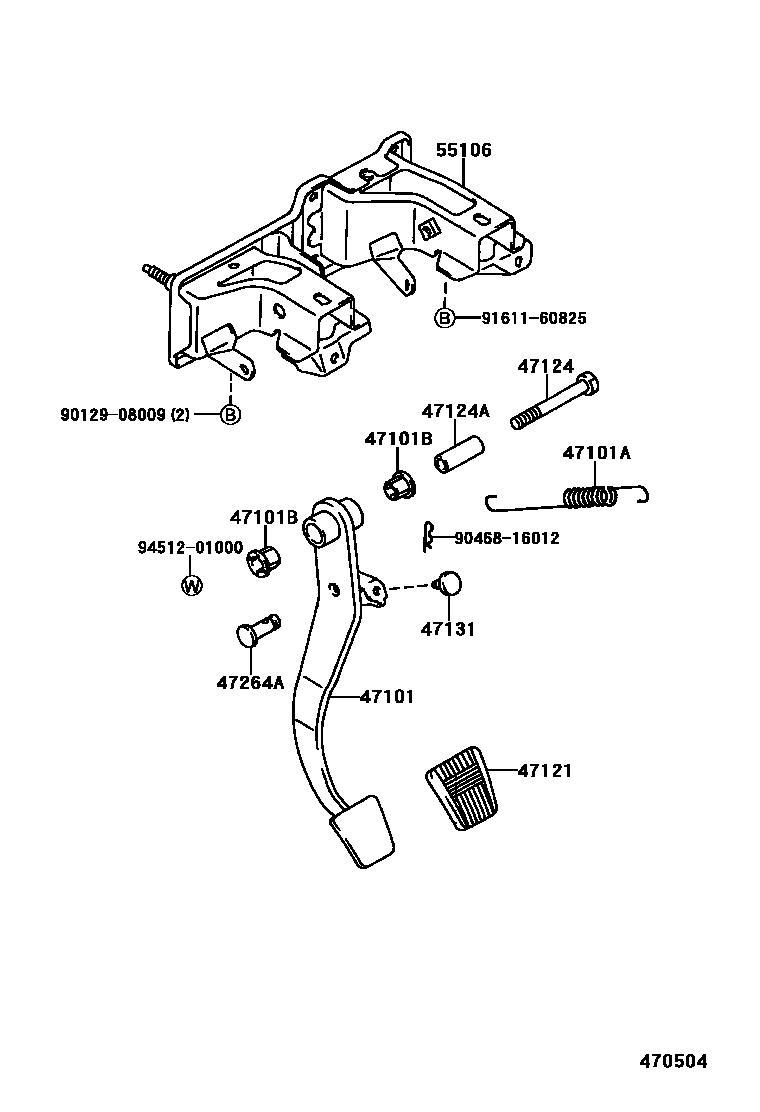

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-35280i198901-199702
main47101-35290i198907-199702
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-14020i198901-199206
main90507-18026i199206-199702
47101BBUSH(FOR BRAKE PEDAL)
main90386-13007i198901-199702
47121PAD, BRAKE PEDAL
main31321-14020i198901-199702
47124SHAFT, BRAKE PEDAL
main90101-10480i198901-199702
main91121-51060i198907-199702
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main47144-35030i198901-199702
main90387-10003i198907-199702
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06008i198901-199110
main90541-06032i198907-199210
main90541-06036i199110-199702
47264APIN(FOR PUSH ROD)
main47148-35010i199201-199702
main90249-10064i198901-199201
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-89128i198901-199702
main55106-89131i198907-199702
9012908009
9046816012
9161160825
9451201000

13 parts on this diagram · 1 diagram in section
