INJECTION PUMP ASSEMBLY

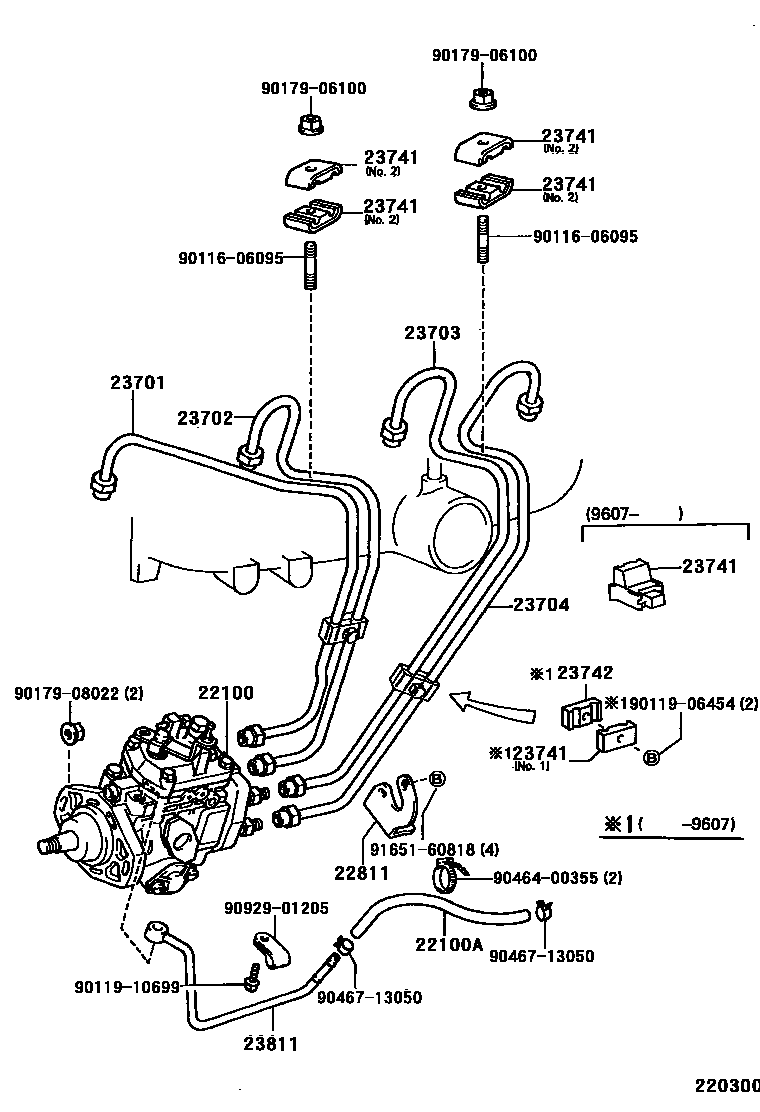

Parts diagram
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-54750i198901-199108
main22100-54760i198901-199108
W(POWER STEERING)
main22100-5B080i199110-199401
main22100-5B310i199208-199401
W(POWER STEERING)
main22100-5B320i199210-199401
FINLAND OR NORWAY SPEC
main22100-5B320i199401-199702
main22100-5B320i199110-199210
NORWAY SPEC
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main90447-14062i199210-199702
L=530
main90447-14063i198901-199702
L=505
22811STAY, INJECTION PUMP, NO.1
main22811-54041i198901-199702
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-54110i198901-198908
main23701-54140i198908-199702
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-54110i198901-198908
main23702-54140i198908-199702
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-54090i198901-198902
main23703-54091i198902-198908
main23703-54100i198908-199702
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-54090i198901-198908
main23704-54100i198908-199702
23741CLAMP, INJECTION PIPE, NO.1
main23741-54010i198901-199607
NO.1
main23741-54030i199607-199702
NO.1
main23741-56010i198901-199702
NO.2
23742CLAMP, INJECTION PIPE, NO.2
main23742-54010i198901-199607
23811PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
main23811-54150i198901-199108
NO.1
main23811-54151i199108-199110
NO.1
main23811-54151i199110-199702
9011606095
9011906454
9011910699
9017906100
9017908022
9046400355
9046713050
9092901205
9165160818

19 parts on this diagram · 1 diagram in section
