CARBURETOR

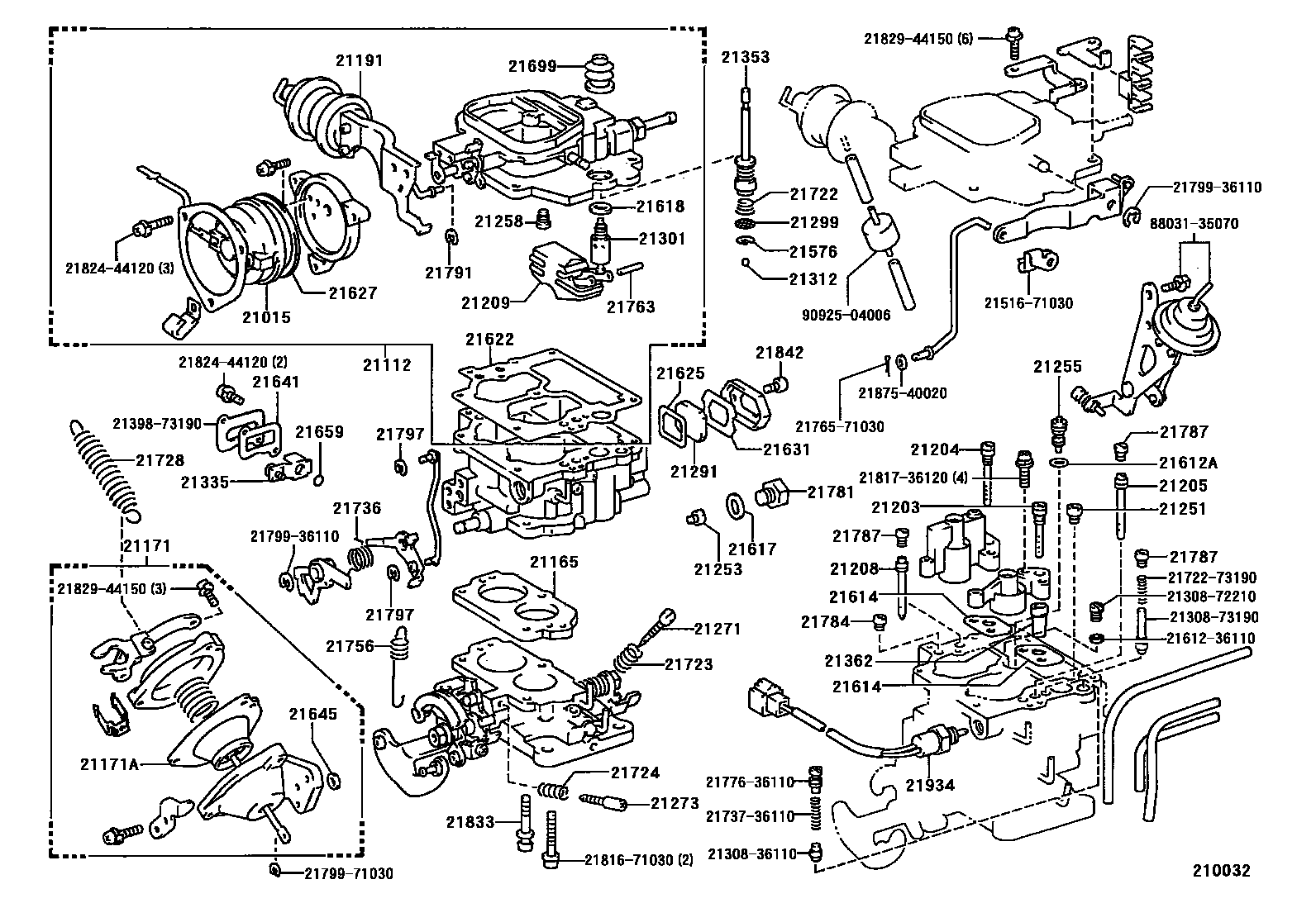

Parts diagram
21015HOUSING SUB-ASSY, COIL
main21141-71090i198901-199003
main21141-72340i199003-199410
21112HORN, AIR
main21012-72210i198901-199003
main21012-72340i199003-199410
21165INSULATOR
main21106-71030i198901-198911
main21106-72250i198911-199410
21171CHAMBER, DIAPHRAGM
main21171-72210i198901-199003
main21171-72340i199003-199410
21171ADIAPHRAGM(FOR DIDPHRAGM CHAMBER)
main21173-71030i198901-199410
21191OPENER
main21039-71030i198901-199003
main21039-72340i199003-199410
21203BLEEDER SUB-ASSY, 1ST MAIN AIR
main21203-72210i198901-199003
main21203-72340i199003-199410
21204BLEEDER SUB-ASSY, 2ND MAIN AIR
main21204-73190i198901-199410
21205JET SUB-ASSY, SLOW
main21205-72210i198901-199410
21208JET SUB-ASSY, STEP
main21205-72330i199003-199410
main21205-73190i198901-199003
21209FLOAT SUB-ASSY
main21209-73110i198901-199410
21251JET, 1ST MAIN
main21251-72210i198901-199003
main21251-72340i199003-199410
21253JET, 2ND MAIN
main21253-73140i198901-199003
main21253-73290i199003-199410
21255JET, POWER
main21302-72210i198901-199410
21258JET, SLOW
main21249-44280i199003-199410
main21249-72210i198901-199003
21271SCREW, IDLE ADJUSTING
main21207-34420i198901-199410
21273SCREW, THROTTLE ADJUSTING
main21272-72250i198901-199410
21291GLASS, LEVEL GAGE
main21291-36120i198901-199410
21299NET, PUMP FILTER
main21299-31030i198901-199410
21301VALVE SUB-ASSY, NEEDLE
main21301-71030i198901-199410
21312BALL, STEEL
main21312-40020i198901-199410
21335VALVE, THERMOSTATIC
main21038-71030i198901-199410
21353PLUNGER, PUMP
main21305-71030i198901-199410
21362SLEEVE, 1ST MAIN WELL
main21362-71030i198901-199410
21576CLIP, PUMP STRAINER
main21576-31030i198901-199410
21612AGASKET, POWER JET
main21612-31100i198901-199410
21614GASKET, VENTURI
main21614-71030i198901-198911
main21614-72250i198911-199410
21617GASKET, MAIN PASSAGE PLUG
main21633-44150i198901-199410
21618GASKET, NEEDLE VALVE SEAT
main21637-71030i198901-199410
21622GASKET, AIR HORN
main21622-72250i198911-199410
main21622-73190i198901-198911
21625GASKET, LEVEL GAGE
main21625-36120i198901-199410
21627GASKET, COIL HOUSING
main21642-72340i199003-199410
21631GASKET, MAIN GUIDE
main21631-36120i198901-199410
21641GASKET(FOR THERMOSTATIC VALVE COVER)
main21626-73190i198901-199410
21645GASKET, DIAPHRAGM, CAP
main21638-71030i198901-199410
21659RING, O(FOR THERMOSTATIC VALVE)
main21655-31100i198901-199410
21699BOOT(FOR PUMP PLUNGER)
main21656-71030i198901-199410
21722SPRING, PUMP DAMPING
main21735-71030i198901-199410
21723SPRING, IDLE ADJUSTING
main21723-30030i198901-199410
21724SPRING, THROTTLE ADJUSTING
main21723-71030i198901-199410
21728SPRING, THROTTLE VALVE RETURN
main21728-73190i198901-199410
21736SPRING, 1ST IDLE CAM
main21748-36110i198901-199410
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21727-73190i198901-199410
21763PIN, FLOAT LEVER
main21768-73110i198901-199410
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21776-44310i198901-199410
21784PLUG, SLOW PASSAGE
main21249-73190i198901-199410
21787PLUG, PUMP JET
main21776-73190i198901-199410
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21797-44050i198901-199410
21797RING, SNAP, NO.4(FOR CARBURETOR LINK)
main21797-44050i198901-199410
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21804-71030i198901-199410
21842SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
main21832-36120i198901-199410
21934SOLENOID, THROTTLE VALVE
main21392-73220i198901-199410
2130836110VALVE SUB-ASSY, DISCHARGE CHECK
2130872210VALVE SUB-ASSY, DISCHARGE CHECK
2130873190VALVE SUB-ASSY, DISCHARGE CHECK
2139873190SUPPORT(FOR DASH POT)
2151671030CLAMP, CONNECTOR
2161236110GASKET, POWER VALVE
2172273190SPRING, PUMP DAMPING
2173736110SPRING, CHOKE BACK
2176571030PIN(FOR PUMP PLUNGER)
2177636110
2179936110RING, E, TOP
2179971030RING, E, TOP
2181671030SCREW, SMALL VENTURI SET, NO.1
2181736120
2182444120SCREW, SET(FOR 1ST IDLE CAM FOLLOWER SET)
2182944150SCREW, HIGH SPEED VALVE SET
2187540020WASHER, THROTTLE OPENER ARM
8803135070ACTUATOR SET, IDLE-UP
9092504006

71 parts on this diagram · 1 diagram in section
