STARTER

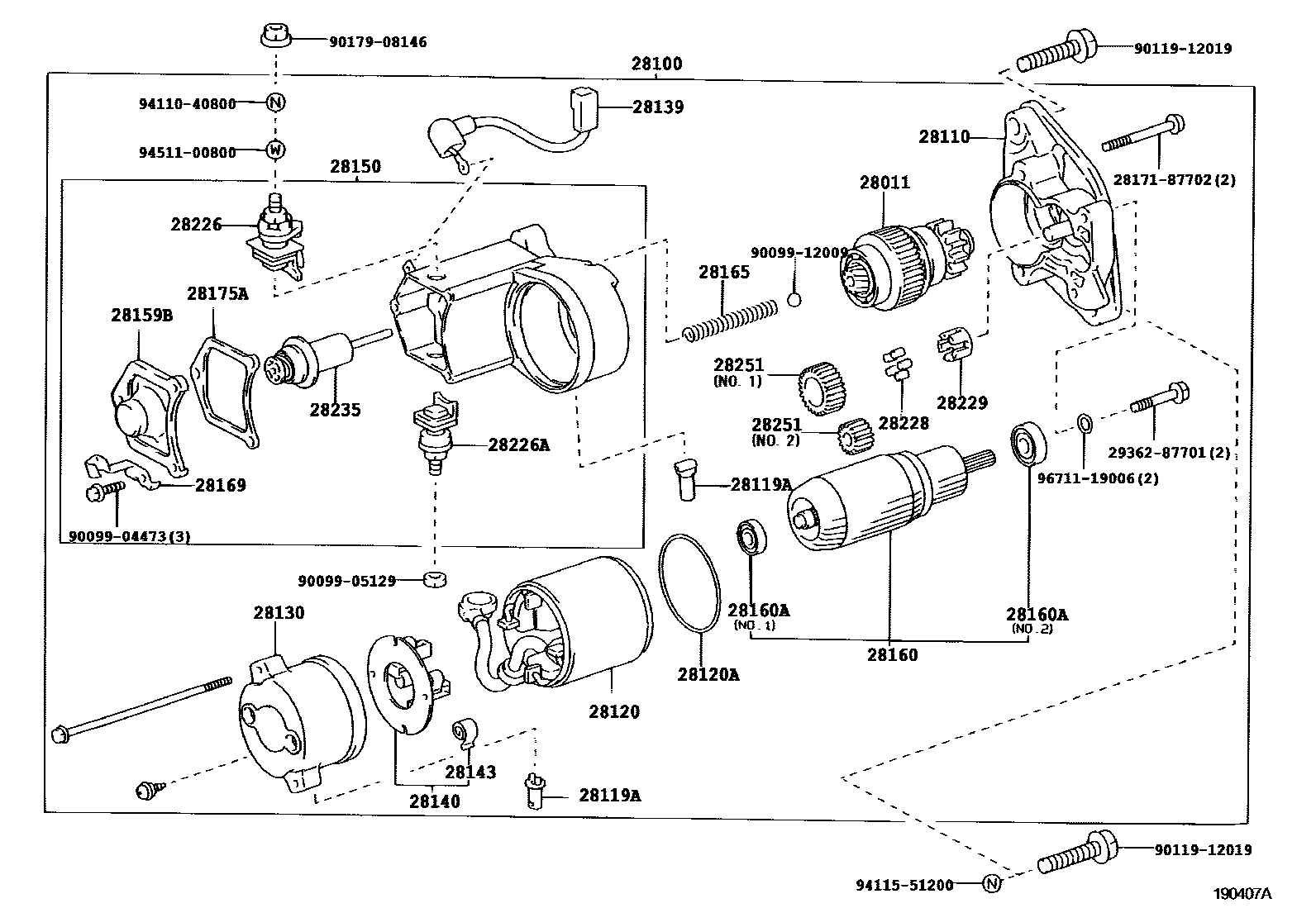

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28011-26042i198901-199103
main28011-54010i199210-199702
main28011-54070i198901-199702
28100STARTER ASSY
main28100-04010i199101-199410
12V 1.4KW
main28100-54100i198901-199110
12V 2.0KW
main28100-54150i198901-199110
12V 2.7KW,COLD SPEC
main28100-54170i199110-199702
12V 2.0KW
main28100-54250i199110-199702
12V 2.7KW,COLD SPEC
main28100-72010i198901-199103
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28110-72010i198901-199103
main28115-54011i198901-199702
COLD SPEC
main28115-54070i198901-199702
28119ACOVER, STARTER END FRAME
main28119-47070i199210-199304
main28199-46080i199110-199702
main28199-54190i199304-199702
COLD SPEC
main28199-77090i198901-199110
28120YOKE ASSY, STARTER
main28120-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28120-26071i198901-199103
main28120-54070i198901-199702
main28120-56081i198901-199702
COLD SPEC
28120ARING, O(FOR STARTER YOKE)
main90099-14058i198901-199702
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-02050i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28130-54060i198901-199110
COLD SPEC
main28130-54190i199110-199304
COLD SPEC
main28130-54430i199304-199702
COLD SPEC
main28130-72010i198901-199103
28139WIRE, LEAD, NO.1(FOR STARTER)
main28139-17010i198901-199110
COLD SPEC
main28139-54100i198901-199104
main28139-54101i199104-199110
main28139-54171i199110-199702
main28139-54250i199110-199411
COLD SPEC
main28139-54251i199411-199702
COLD SPEC
28140HOLDER ASSY, STARTER BRUSH
main28140-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28140-26070i198901-199103
main28140-54070i198901-199702
main28140-77090i198901-199702
COLD SPEC
28143SPRING, STARTER BRUSH
main90099-17112×4i198901-199103
main90099-17115×4i198901-199702
28150SWITCH ASSY, MAGNET STARTER
main28150-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28150-34080i198901-199103
main28150-54070i198901-199104
main28150-54071i199104-199110
main28150-54140i198901-199110
COLD SPEC
main28150-54181i199110-199702
main28150-54190i199110-199702
COLD SPEC
28159BCOVER, MAGNET SWITCH
main28159-10040i198901-199103
main28159-54170i198901-199702
main28159-56310i199210-199702
28160ARMATURE ASSY, STARTER
main28160-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main28160-26070i198901-198908
main28160-26071i198908-199103
main28160-54070i198901-198908
main28160-54071i198908-199702
main28160-54140i199210-199702
28160ABEARING, STARTER ARMATURE
main28253-45020i198901-199103
NO.1
main28253-54070i198901-199702
NO.1
main90099-10107i199210-199702
NO.1
main90099-10113i198901-199103
NO.2
main90099-10119i199210-199702
NO.2
main90099-10131i198901-199702
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i198901-199103
main28165-77090i199210-199702
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i198901-199103
main28169-54070i198901-199702
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199103-199702
main28175-56310i199210-199702
28226STARTER KIT, BATTERY TERMINAL
main28226-54080i199110-199702
main28226-54250i198901-199110
COLD SPEC
main28226-72080i198901-199103
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54100i198901-199101
main28226-54220i198901-199110
COLD SPEC
main28226-72010i199101-199103
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040×5i198901-199103
main28228-56080×5i198901-199702
COLD SPEC
28229RETAINER, STARTER IDLE GEAR
main28229-26040i198901-199103
main28229-56080i198901-199702
COLD SPEC
28235PLUNGER, MAGNET SWITCH
main28235-17030i198901-199702
COLD SPEC
main28235-35080i199103-199702
28251PINION, STARTER DRIVE
main28251-54070i198901-199702
NO.2
main28254-45020i198901-199103
main28254-54070i198901-199702
NO.1
main28254-77090i198901-199702
COLD SPEC
2817187702BOLT, STARTER
2936287701
9009904473
9009905129
9009912009
9011912019
9017908146
9411040800
9411551200
9451100800
9671119006

34 parts on this diagram · 4 diagrams in section
