ALTERNATOR

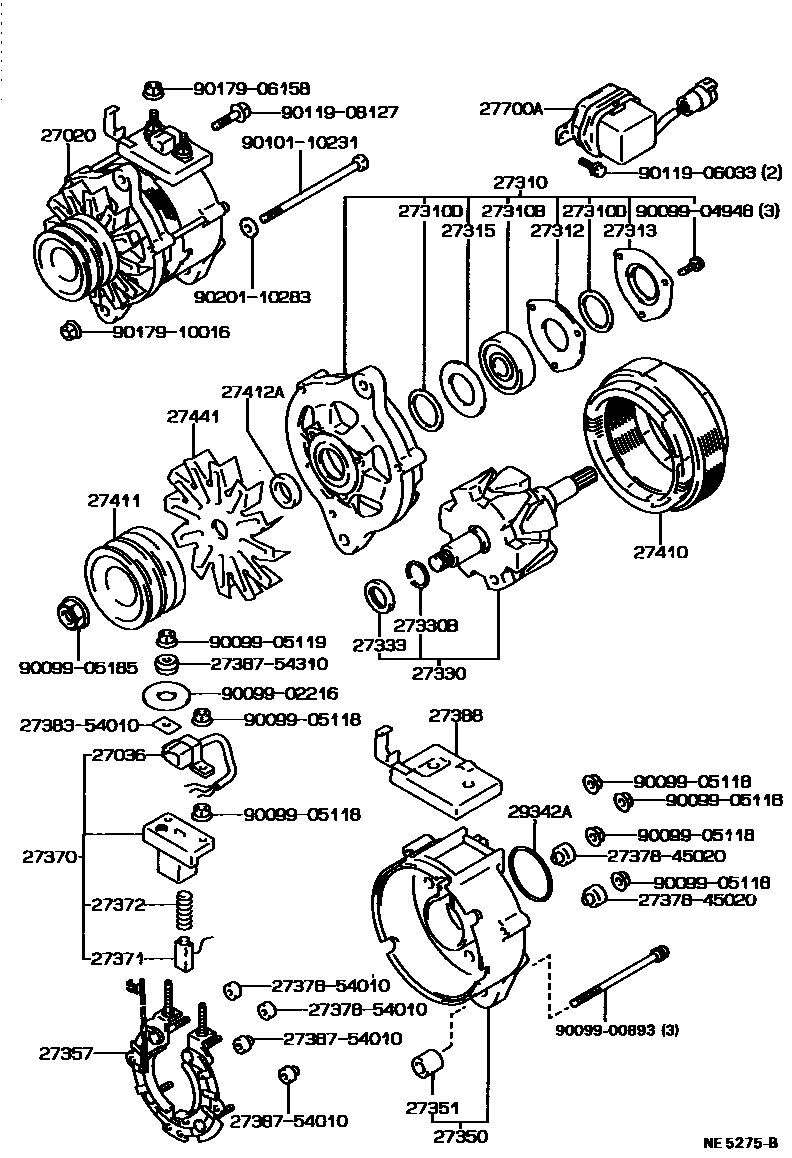

Parts diagram
27020ALTERNATOR ASSY
main27020-54351i198901-198908
12V 55A
main27020-54352i198908-199103
12V 55A
main27020-54353i199103-199202
12V 55A
main27020-54354i199202-199702
12V 55A
main27020-72010i198901-199410
12V 55A
main27020-72200i198901-199103
12V 40A
main27060-04010i199101-199410
12V 45A
main27060-54100i198901-199210
12V 60A
main27060-54101i199210-199702
12V 60A
27036TERMINAL SUB-ASSY, LEAD WIRE, ALTERNATOR
main27036-54250i198901-199702
main27036-54310i198901-199702
12V 60A
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-54130i198901-199202
main27310-54131i199202-199702
main27310-72030i198901-199103
main27310-72041i198901-199103
12V 55A
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90080-36057i199101-199103
12V 45A,W(IC REGULATOR BOSCH)
main90099-10137i198901-199702
main90099-10142i198901-199103
27310DWASHER, FELT
main90099-02209×2i198901-199702
27312PLATE, RETAINER
main27312-57060i198901-199702
27313COVER, ALTERNATOR FELT, INNER NO.2
main27313-57060i198901-199702
27315COVER, ALTERNATOR FELT, INNER NO.1
main27315-57060i198901-199702
27330ROTOR ASSY, ALTERNATOR
main27330-04010i199101-199103
12V 45A,W(IC REGULATOR BOSCH)
main27330-26050i198901-199103
main27330-54270i199210-199702
12V 60A
main27330-63010i198901-199410
12V 55A
main27330-64010i198901-199103
main27330-64011i199103-199702
main27330-64170i198901-199210
12V 60A
27330BRING, SNAP(FOR ALTERNATOR ROTOR)
main90099-07048i198901-199103
main90099-07103i198901-199702
27333COLLAR, SPACE(FOR ALTERNATOR ROTOR)
main27333-57060i198901-199702
27350FRAME ASSY, RECTIFIER END
main27350-54130i198901-199702
27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
main27351-38051i198901-199103
main27351-56013i198901-199702
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-63011i198901-199410
main27357-64060i198901-199702
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-54250i198901-199702
27371BRUSH, ALTERNATOR
main27371-31011×2i199103-199410
main27371-54412×2i199106-199702
main27371-56070×2i198901-199106
27372SPRING, ALTERNATOR BRUSH
main27372-31011×2i198901-199103
main27372-56070×2i198901-199702
27388COVER, ALTERNATOR BRUSH
main27388-54311i199210-199702
12V 60A
main27388-54320i198901-199210
12V 60A
main27388-54341i198901-198908
main27388-54342i198908-199702
27410STATOR ASSY, ALTERNATOR
main27410-04010i199101-199103
12V 45A,W(IC REGULATOR BOSCH)
main27410-38120i198901-199103
main27410-43040i198901-199702
27411PULLEY, ALTERNATOR
main27411-04010i199103-199410
main27411-54350i198901-199702
main27411-54351i199210-199702
12V 60A
main27411-72040i198901-199103
27412ACOLLAR, SPACE(FOR ALTERNATOR DRIVE END FRAME)
main27412-16030i198901-199103
main27412-16040i198901-199103
12V 55A
main27412-57060i198901-199702
27441FAN, ALTERNATOR
main27441-04010i199103-199410
main27441-34030i198901-199103
main27441-56090i198901-199702
main27441-63030i198901-199410
12V 55A
main27441-64030i198901-199702
12V 60A
27700AREGULATOR ASSY, GENERATOR
main27700-04010i199101-199410
12V 45A,W(IC REGULATOR BOSCH)
main27700-63010i199207-199702
main27700-64040i198901-199207
12V 60A
main27700-64110i199207-199702
12V 60A
main27700-72030i199110-199410
12V 55A
29342APACKING, VACUUM PUMP
main90099-14055i198901-199702
2737845020INSULATOR, ALTERNATOR, NO.1
2737854010INSULATOR, ALTERNATOR, NO.1
2738354010WASHER, ALTERNATER TERMINAL INSULATOR, NO.1
2738754010INSULATOR, TERMINAL
2738754310INSULATOR, TERMINAL
9009900893
9009902216
9009904948
9009905118
9009905119
9009905185
9010110231
9011906033
9011908127
9017906158
9017910016
9020110283

41 parts on this diagram · 6 diagrams in section
