RADIATOR & WATER OUTLET

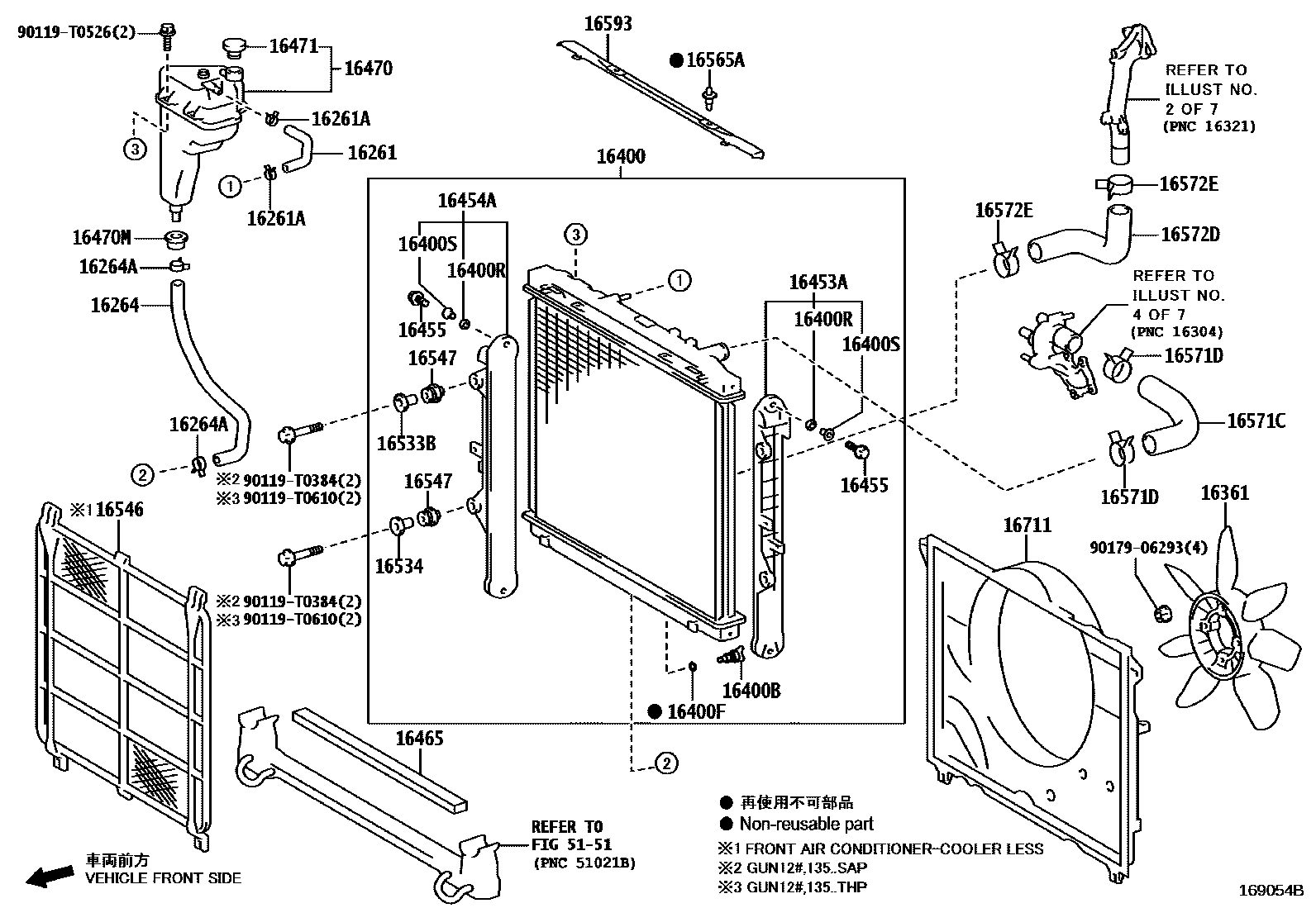

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0L121i202308-202410
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0069i202308-202410
(L)
main96136-51901i202308-202410
(J)
16264HOSE, WATER BY-PASS, NO.2
main16264-0L110i202308-202410
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0031i202308-202410
16361FAN
main16361-0E010i202308-202410
main16361-0L020i202308-202410
16400RADIATOR ASSY
main16400-0L363i202308-202407
main16400-0L392i202405-202410
main16400-0L433i202308-202407
main16400-0L462i202406-202410
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i202308-202407
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0L060i202308-202407
(L)
16400RBUSHING(FOR RADIATOR)
main16444-0L060i202308-202407
16400SCOLLAR(FOR RADIATOR)
main16445-0C180i202308-202407
16453APLATE, RADIATOR SIDE SUPPORT, RH
main16453-0L430i202308-202407
main16454-0L361i202308-202407
16454APLATE, RADIATOR SIDE SUPPORT, LH
main16453-0L430i202308-202407
main16454-0L361i202308-202407
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820i202308-202407
16465PACKING, RADIATOR
main88619-0K010i202308-202407
main88619-0K030i202402-202410
16470TANK ASSY, RADIATOR RESERVE
main16470-0L083i202308-202407
main16470-0L122i202405-202410
16470MGROMMET
main90480-T0004i202308-202410
16471CAP SUB-ASSY, RESERVE TANK
main16475-28140i202308-202410
16533BSUPPORT, RADIATOR, NO.1
main16533-0L010i202308-202407
main16533-0L020i202405-202410
16534SUPPORT, RADIATOR, NO.2
main16534-0L010i202308-202407
main16534-0L020i202405-202410
16546PROTECTOR, RADIATOR
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-0L010i202308-202407
main16547-0L020i202405-202410
16565ACLIP
main90467-T0027-C0i202308-202410
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-0L150i202308-202410
16571DCLIP, RADIATOR HOSE, NO.1
main90466-T0024i202308-202410
16572DHOSE, RADIATOR, NO.2
main16572-0L150i202308-202410
16572ECLIP, RADIATOR HOSE, NO.2
main90466-T0024i202308-202410
16593GUIDE, RADIATOR AIR, NO.1
main16593-0L030i202405-202410
main16593-0L040i202308-202407
16711SHROUD, FAN
main16711-0E010i202308-202407
EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS)
main16711-0E020i202405-202410
main16711-0L140i202308-202407
5151
90119T0384
90119T0526
90119T0610
9017906293

33 parts on this diagram · 8 diagrams in section
