BRAKE TUBE & CLAMP

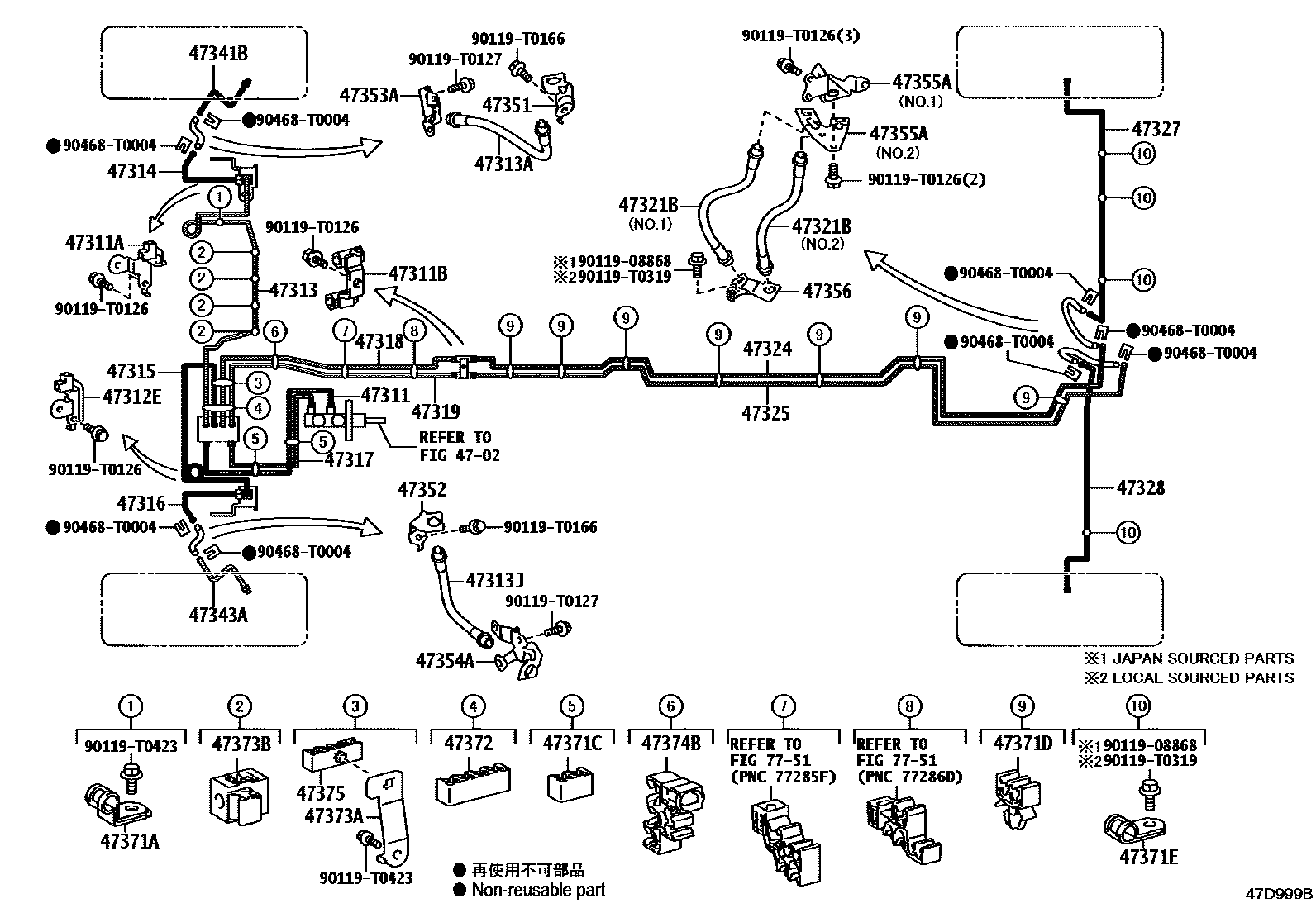

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-KK020i202301-202401
main47311-KK050i202208-202401
47311AWAY(FOR FRONT BRAKE TUBE)
main90412-10307i202301-202401
main90412-T0009i202208-202307
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-T0007i202208-202307
RUSSIA&CUSTOM UNION SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10308i202301-202401
main90412-T0010i202208-202307
47313TUBE, FRONT BRAKE, NO.3
main47313-KK030i202301-202401
main47313-KK060i202208-202401
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-T2098i202208-202401
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-T2098i202208-202401
47314TUBE, FRONT BRAKE, NO.4
main47314-KK020i202208-202401
47315TUBE, FRONT BRAKE, NO.5
main47315-KK030i202301-202401
main47315-KK060i202208-202401
47316TUBE, FRONT BRAKE, NO.6
main47316-KK020i202208-202401
47317TUBE, FRONT BRAKE, NO.7
main47321-KK020i202301-202401
main47321-KK040i202208-202401
47318TUBE, FRONT BRAKE, NO.8
main47322-KK031i202301-202401
main47322-KK040i202208-202307
RUSSIA&CUSTOM UNION SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main47322-KK061i202208-202401
main47322-KK061i202208-202307
ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS)
main47322-KK061i202208-202307
TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS)
main47322-KK061i202208-202307
UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS)
47319TUBE, FRONT BRAKE, NO.9
main47323-KK051i202301-202401
main47323-KK080i202208-202307
RUSSIA&CUSTOM UNION SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main47323-KK101i202208-202307
UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS)
main47323-KK101i202208-202307
ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS)
main47323-KK101i202208-202307
TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS)
main47323-KK101i202208-202401
47321BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-T2111i202208-202401
NO.2:REFER ILLUST.
main90947-T2184i202208-202401
NO.1:REFER ILLUST.
47324TUBE, REAR BRAKE, NO.4
main47324-KK021i202208-202307
UKRAINE SPEC (EURO 6 REGULATION)
main47324-KK021i202208-202307
ISRAEL SPEC (EURO 6 REGULATION)
main47324-KK021i202208-202307
TURKEY SPEC (EURO 6 REGULATION)
main47324-KK021i202208-202401
main47324-KK060i202208-202307
RUSSIA&CUSTOM UNION SPEC
47325TUBE, REAR BRAKE, NO.5
main47325-KK041i202208-202307
ISRAEL SPEC (EURO 6 REGULATION)
main47325-KK041i202208-202307
TURKEY SPEC (EURO 6 REGULATION)
main47325-KK041i202208-202307
UKRAINE SPEC (EURO 6 REGULATION)
main47325-KK041i202208-202401
main47325-KK090i202208-202307
RUSSIA&CUSTOM UNION SPEC
47327TUBE, REAR BRAKE, NO.7
main47327-KK120i202208-202307
main47327-KK130i202301-202401
47328TUBE, REAR BRAKE, NO.8
main47328-KK080i202301-202401
main47328-KK090i202208-202307
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-0K080i202208-202307
main47341-0K090i202301-202401
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47343-0K080i202208-202307
main47343-0K090i202301-202401
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-KK010i202208-202401
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-KK010i202208-202401
47353ABRACKET, FLEXIBLE HOSE, FRONT RH NO.2
main47353-KK010i202208-202401
47354ABRACKET, FLEXIBLE HOSE, FRONT LH NO.2
main47354-KK010i202208-202401
47355ABRACKET, FLEXIBLE HOSE, NO.5
main47355-KK010i202208-202401
NO.2:REFER ILLUST.
main47355-KK020i202208-202401
NO.1:REFER ILLUST.
47356BRACKET, FLEXIBLE HOSE, NO.6
main47356-KK010i202208-202401
47371ACLAMP, BRAKE TUBE, NO.1
main90461-T0007i202208-202401
47371CCLAMP, BRAKE TUBE, NO.7
main90949-T1033i202208-202401
47371DCLAMP, BRAKE TUBE, NO.8
main90949-T1006i202208-202307
ISRAEL SPEC (EURO 6 REGULATION)
main90949-T1006i202208-202307
TURKEY SPEC (EURO 6 REGULATION)
main90949-T1006i202208-202307
UKRAINE SPEC (EURO 6 REGULATION)
main90949-T1006i202208-202401
main90949-T1006i202208-202307
RUSSIA&CUSTOM UNION SPEC
47371ECLAMP, BRAKE TUBE, NO.9
main90461-T0001i202208-202401
47372CLAMP, BRAKE TUBE, NO.2
main90949-T1003i202301-202401
main90949-T1028i202208-202401
47373ABRACKET, TUBE CLAMP
main90949-T2003i202208-202401
47373BCLAMP, BRAKE TUBE, NO.3
main90949-T1016i202301-202401
main90949-T1030i202208-202401
47374BCLAMP, BRAKE TUBE, NO.4
main90949-T1027i202301-202401
main90949-T1032i202208-202401
47375CLAMP, BRAKE TUBE, NO.5
main90949-T1028i202301-202401
main90949-T1031i202208-202401
7751
9011908868
90119T0126
90119T0127
90119T0166
90119T0319
90119T0423
90468T0004

44 parts on this diagram · 6 diagrams in section
