WATER PUMP

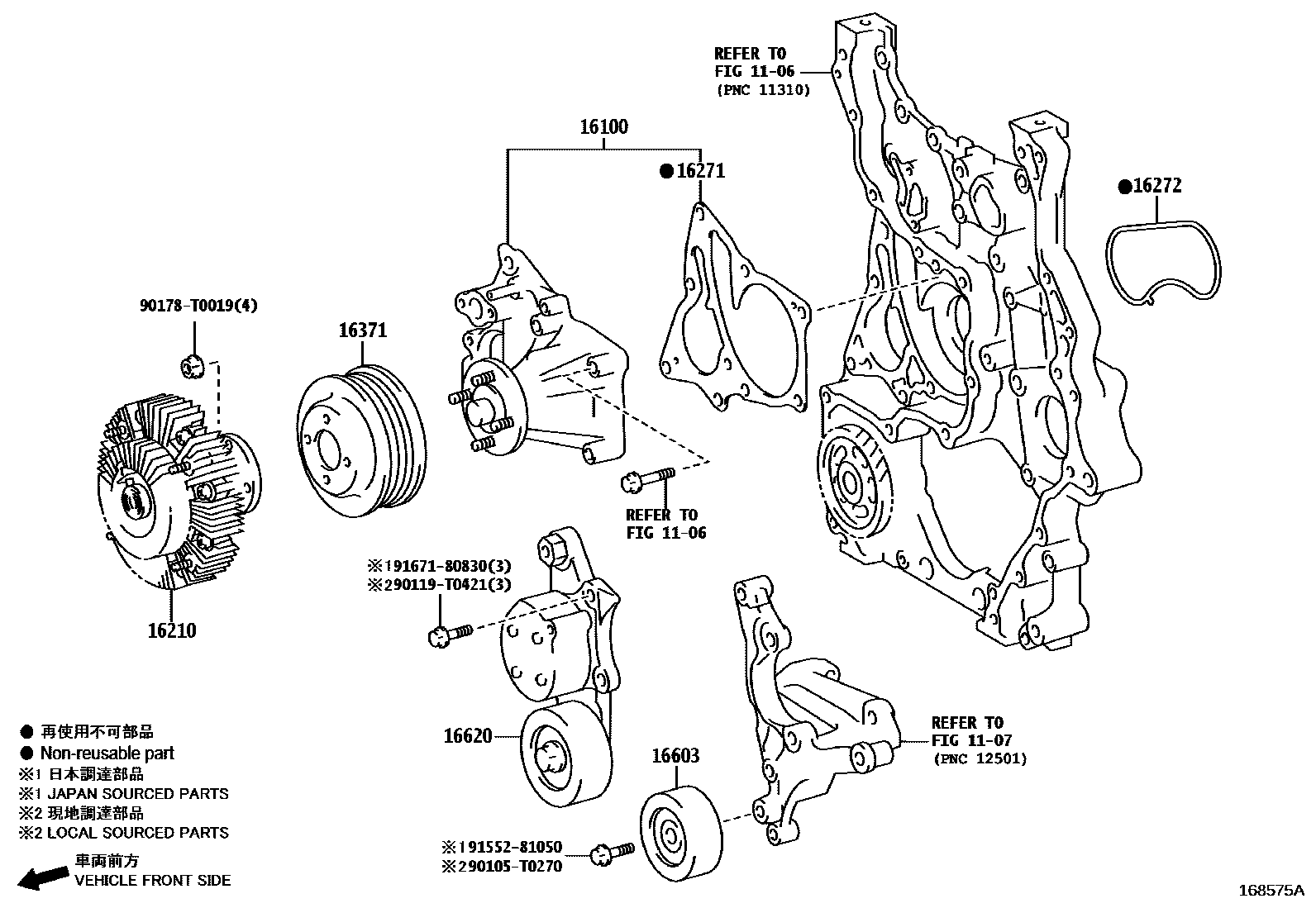

Parts diagram
1106
1107
16100PUMP ASSY, ENGINE WATER
main16100-09711i202208-202401
(L)
main16100-09711i202208-202307
RUSSIA&CUSTOM UNION SPEC
16210COUPLING ASSY, FLUID
main16210-0E030i202208-202401
LIGHT PURPLE
main16210-0E060i202208-202401
LIGHT BLUE
16271GASKET, WATER PUMP
main16271-0E010i202208-202401
THA SOURCED PARTS
main16271-0E020i202208-202307
RUSSIA&CUSTOM UNION SPEC,IND SOURCED PARTS
main16271-0E020i202208-202307
IND SOURCED PARTS
16272GASKET, WATER PUMP, NO.2
main16272-0E010i202208-202401
THA SOURCED PARTS
main16272-0E020i202208-202307
IND SOURCED PARTS
main16272-0E020i202208-202307
RUSSIA&CUSTOM UNION SPEC,IND SOURCED PARTS
16371PULLEY, FAN
main16371-0E010i202208-202401
THA SOURCED PARTS
main16371-0E020i202208-202307
RUSSIA&CUSTOM UNION SPEC,IND SOURCED PARTS
main16371-0E020i202208-202307
IND SOURCED PARTS
16603PULLEY SUB-ASSY, IDLER, NO.1
main16603-0C013i202208-202401
THA, NO PAINTED
16620TENSIONER ASSY, V-RIBBED BELT
main16620-0E010i202208-202401
(L)
90105T0270
90119T0421
90178T0019
9155281050
9167180830

14 parts on this diagram · 1 diagram in section
