FRAME

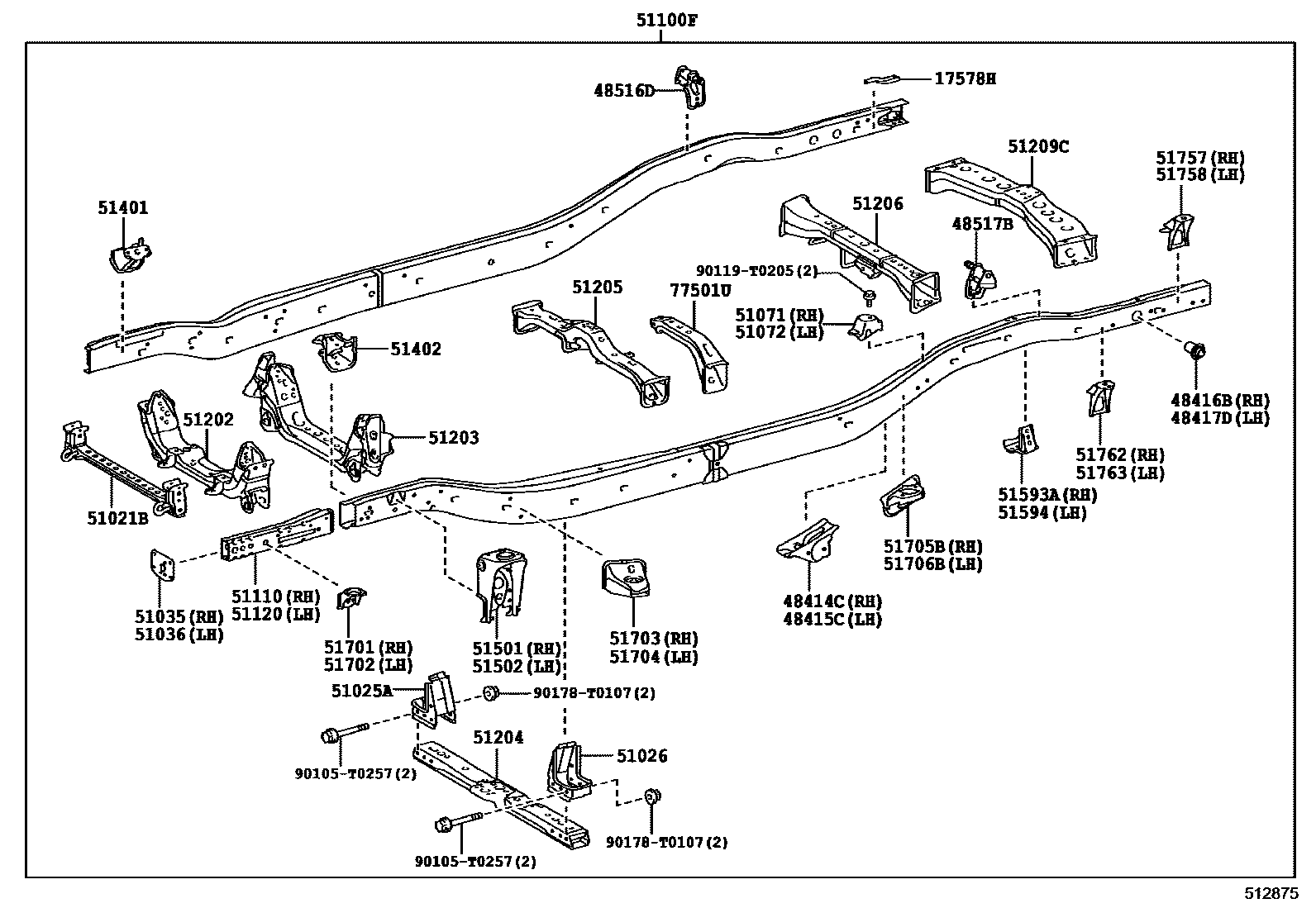

Parts diagram
17578HBRACKET, EXHAUST PIPE SUPPORT, NO.10
main17505-0L020i201506-202009
48414CBRACKET, SPRING, NO.3 RH
main48404-KK040i201506-202009
48415CBRACKET, SPRING, NO.3 LH
main48407-KK040i201506-202009
48416BBRACKET, SPRING, NO.4 RH
main48405-KK010i201506-202009
48417DBRACKET, SPRING, NO.4 LH
main48405-KK010i201506-202009
48516DBRACKET SUB-ASSY, REAR SHOCK ABSORBER, UPPER RH
main48505-KK010i201506-202009
48517BBRACKET SUB-ASSY, REAR SHOCK ABSORBER, UPR LH
main48506-KK010i201506-202009
51021BCROSSMEMBER SUB-ASSY, FRAME AUXILIARY
main51021-KK010i201506-202009
51025ABRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, RH
main51025-KK010i201506-202009
51026BRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, LH
main51026-KK010i201506-202009
51035PLATE SUB-ASSY, FRAME SIDE RAIL, RH
main51035-KK010i201506-202009
51036PLATE SUB-ASSY, FRAME SIDE RAIL, LH
main51036-KK010i201506-202009
51071BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.1 RH
main51071-0K020i201604-202009
main51071-KK010i201506-202009
51072BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.1 LH
main51071-0K020i201604-202009
main51072-KK010i201506-202009
51100FFRAME SUB-ASSY
main51001-KK320i201604-202009
main51001-KK340i201604-202009
main51001-KK370i201506-202009
main51001-KK400i201604-202009
main51001-KK430i201604-202009
main51001-KK470i201506-202009
main51001-KK750i201608-201609
main51001-KK850i201609-201902
main51001-KK851i201903-202005
51110EXTENSION ASSY, SIDE RAIL, RH
main51110-KK901i201506-201705
main51110-KK907i201703-202009
51120EXTENSION ASSY, SIDE RAIL, LH
main51122-KK901i201506-201705
main51122-KK907i201703-202009
51202CROSSMEMBER SUB-ASSY, FRAME, NO.1
main51201-KK020i201506-202009
51203CROSSMEMBER SUB-ASSY, FRAME, NO.2
main51202-KK010i201506-202009
51204CROSSMEMBER SUB-ASSY, FRAME, NO.3
main51203-KK010i201608-201609
main51203-KK030i201506-202009
main51203-KK040i201506-202009
main51203-KK090i201609-201903
main51203-KK120i201903-202005
51205CROSSMEMBER SUB-ASSY, FRAME, NO.4
main51204-KK030i201506-202009
main51204-KK050i201506-202009
51206CROSSMEMBER SUB-ASSY, FRAME, NO.5
main51205-KK040i201506-202009
51209CCROSSMEMBER SUB-ASSY, FRAME, REAR
main51209-KK010i201506-202009
51401BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, RH
main51401-KK040i201506-202009
51402BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, LH
main51402-KK040i201506-202009
51501SUPPORT SUB-ASSY, SUSPENSION ARM, RH
main51501-KK020i201506-202009
51502SUPPORT SUB-ASSY, SUSPENSION ARM, LH
main51502-KK020i201506-202009
51593ABRACKET, REAR SPRING BUMPER, RH
main57081-KK020i201506-202009
51594BRACKET, REAR SPRING BUMPER, LH
main57082-KK010i201506-202009
51701BRACKET SUB-ASSY, CAB MOUNTING, NO.1 RH
main51701-KK010i201506-202009
51702BRACKET SUB-ASSY, CAB MOUNTING, NO.1 LH
main51701-KK010i201506-202009
51703BRACKET SUB-ASSY, CAB MOUNTING, NO.2, RH
main51703-KK010i201506-202009
51704BRACKET SUB-ASSY, CAB MOUNTING, NO.2 LH
main51704-KK010i201506-202009
51705BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 RH
main51705-KK010i201604-202009
main51705-KK020i201506-202009
main51731-KK030i201604-202009
51706BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 LH
main51706-KK010i201604-202009
main51706-KK020i201506-202009
main51731-KK030i201604-202009
51757BRACKET, BODY SUPPORT, NO.4 RH
main51077-KK010i201506-202009
51758BRACKET, BODY SUPPORT, NO.4 LH
main51078-KK010i201506-202009
51762BRACKET, BODY SUPPORT, NO.5 RH
main51075-KK010i201506-202009
51763BRACKET, BODY SUPPORT, NO.5 LH
main51076-KK010i201506-202009
77501UBRACKET SUB-ASSY, FUEL TANK
main77501-0K020i201506-202009
90105T0257
90119T0205
90178T0107

43 parts on this diagram · 5 diagrams in section
