REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

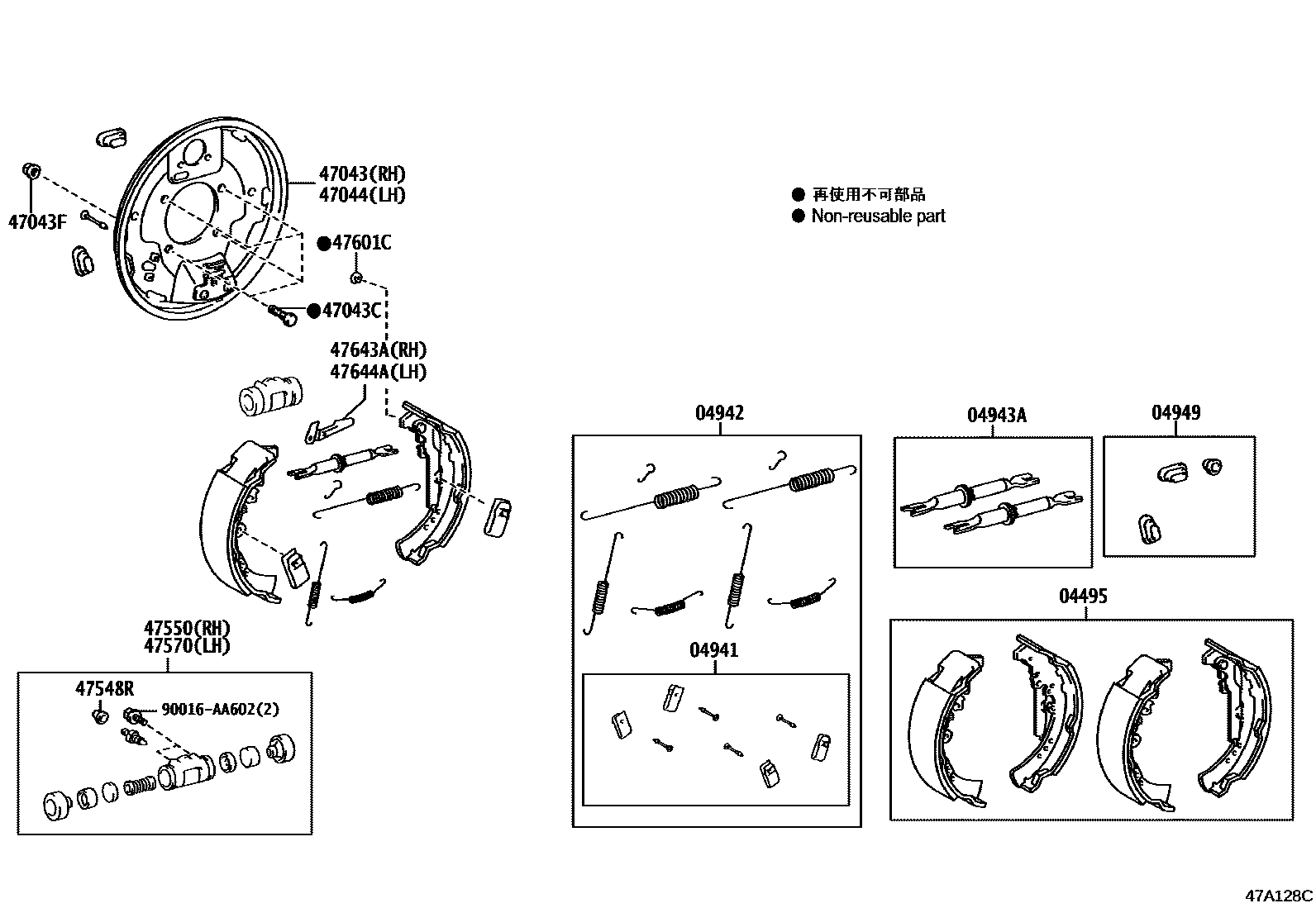

Parts diagram
04495SHOE KIT, REAR BRAKE
main04495-0K120i¥7,800201506-202005
MARK NSA LN508
main04495-0K160i¥9,300201604-202009
MARK NBK LN508
04941SPRING KIT, REAR BRAKE SHOE HOLD DOWN
main04941-0K030i¥1,080201506-202005
main04941-0K100i201604-202009
04942SPRING KIT, REAR BRAKE
main04942-0K130i¥1,650201506-202005
main04942-0K210i201604-202009
04943ASTRUT KIT, REAR BRAKE
main04943-0K030i¥2,750201506-202005
main04943-0K110i201604-202009
04949PLUG KIT, REAR BRAKE
main04949-0K130i¥520201506-202005
main04949-0K150i201604-202009
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-0K120i201604-202009
main47043-0K130i¥4,290201506-202005
47043CBOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main90114-T0011i¥160201506-202009
*10-1.25PX54.5-30
47043FNUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main90178-T0077i201506-202009
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47044-0K120i201604-202009
main47044-0K130i¥4,290201506-202005
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-0K030i¥170201506-202005
main31478-30010i¥160201604-202009
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-09070i¥3,560201506-202005
main47550-71030i¥3,560201604-202009
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47550-09070i¥3,560201506-202005
main47550-71030i¥3,560201604-202009
47601LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
main47611-0K120i201604-202009
47601CWASHER, C(FOR REAR BRAKE)
main90016-AD501i¥80201506-202005
main90016-DD002i201604-202009
47643ALEVER, REAR BRAKE AUTOMATIC ADJUST, RH
main47643-0K050i¥310201506-202005
main47644-35040i¥200201604-202009
47644ALEVER, REAR BRAKE AUTOMATIC ADJUST, LH
main47643-35040i¥200201604-202009
main47644-0K050i¥310201506-202005
90016AA602
main90016-AA602¥190

17 parts on this diagram · 2 diagrams in section
