BRAKE MASTER CYLINDER

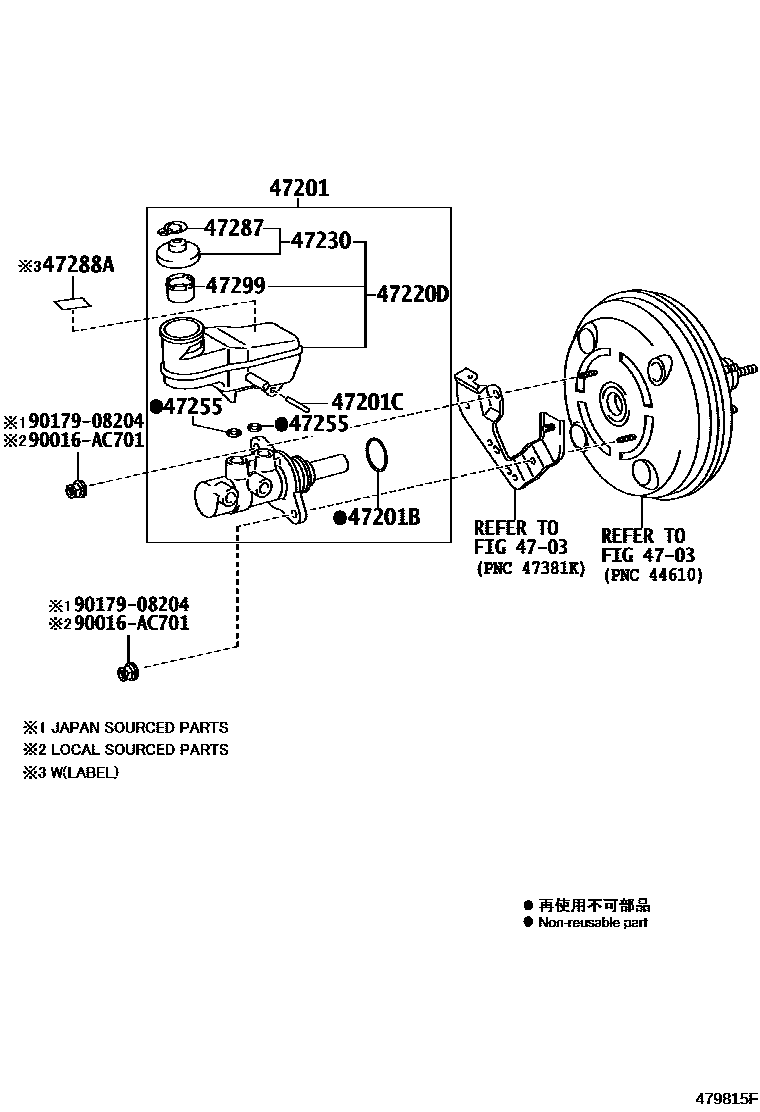

Parts diagram
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-0K580i201506-202009
main47201-0K590i201506-202009
main47201-0K600i201604-202009
main47201-0K610i201604-202009
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90016-AH903i201506-202009
47201CRING PIN, BRAKE MASTER CYLINDER
main90029-15803i201506-202009
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-0K100i201604-202009
main47220-0K110i201604-202009
main47220-0K120i201506-202009
main47220-0K130i201506-202009
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-0D221i201506-202009
47255GROMMET, MASTER CYLINDER RESERVOIR
main90016-AT001i201506-202009
47287LABEL, BRAKE FLUID INFORMATION
main47287-02360i201506-202009
47288ALABEL, BRAKE FLUID NOTICE
main47288-52010i201506-202005
RUSSIA & UKRAINE SPEC
main47288-64010i201612-201908
UKRAINE SPEC(EURO 6 REGULATION)
main47288-64010i201612-201908
RUSSIA & UKRAINE SPEC
main47288-64010i201612-202005
TURKEY SPEC(EURO 6 REGULATION)
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-0D100i201506-202009
90016AC701
9017908204

12 parts on this diagram · 1 diagram in section
