FRAME

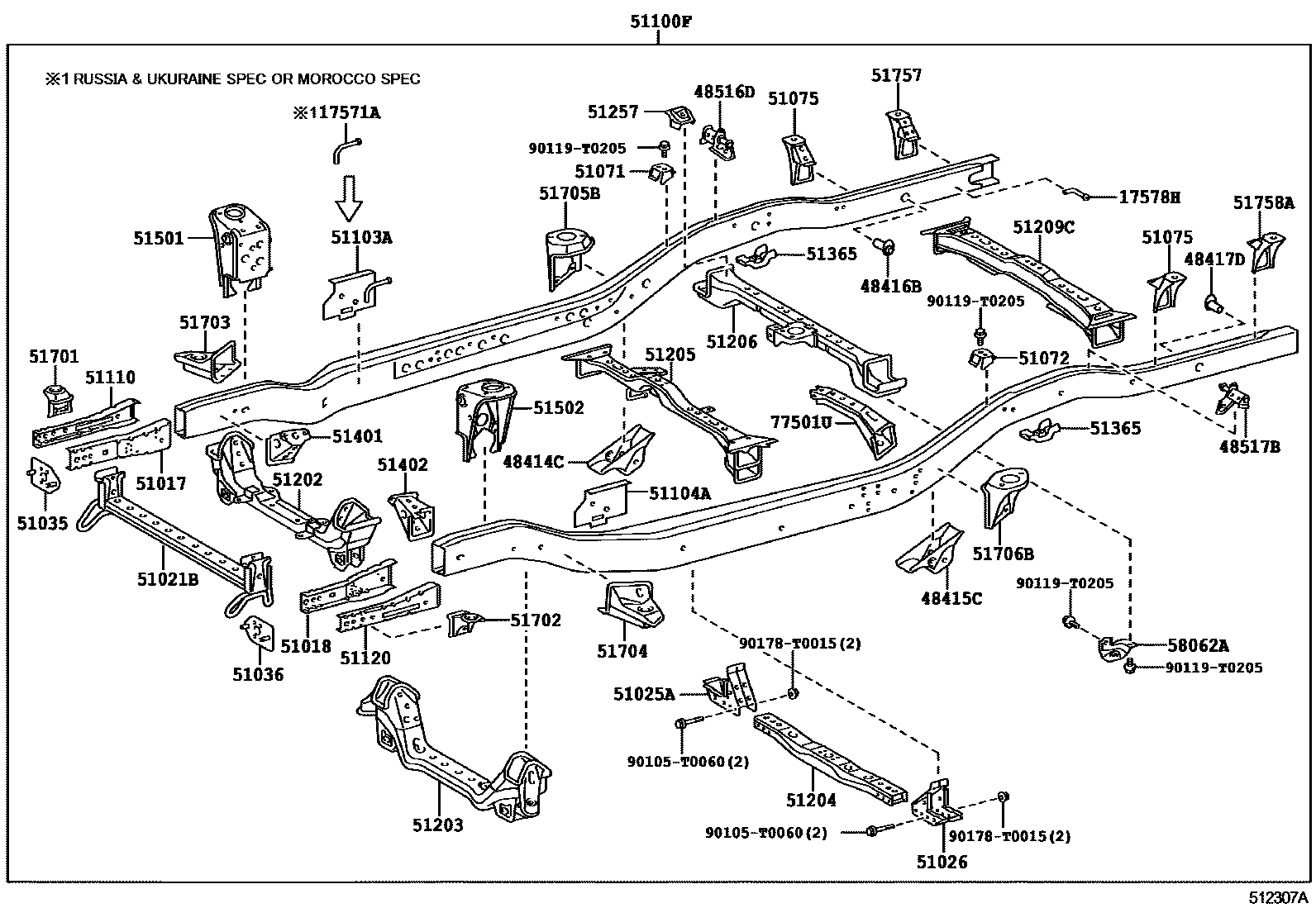

Parts diagram
17571ABRACKET, EXHAUST PIPE SUPPORT, NO.9
17578HBRACKET, EXHAUST PIPE SUPPORT, NO.10
main17505-0L010i201107-201512
48414CBRACKET, SPRING, NO.3 RH
main48404-0K020i201107-201512
48415CBRACKET, SPRING, NO.3 LH
main48407-0K020i201107-201512
48416BBRACKET, SPRING, NO.4 RH
main48405-0K010i201107-201512
48417DBRACKET, SPRING, NO.4 LH
main48405-0K010i201107-201512
48516DBRACKET SUB-ASSY, REAR SHOCK ABSORBER, UPPER RH
main48505-0K010i201107-201512
48517BBRACKET SUB-ASSY, REAR SHOCK ABSORBER, UPR LH
main48505-0K010i201107-201512
51017REINFORCEMENT SUB-ASSY, SIDE RAIL, NO.1 RH
main51017-0K020i201107-201512
51018REINFORCEMENT SUB-ASSY, SIDE RAIL, NO.1 LH
main51018-0K020i201107-201512
51021BCROSSMEMBER SUB-ASSY, FRAME AUXILIARY
main51021-0K020i201107-201512
51025ABRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, RH
main51025-0K020i201107-201512
51026BRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, LH
main51026-0K020i201107-201512
51035PLATE SUB-ASSY, FRAME SIDE RAIL, RH
main51035-0K010i201107-201512
51036PLATE SUB-ASSY, FRAME SIDE RAIL, LH
main51036-0K010i201107-201512
51071BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.1 RH
main51071-0K020i201107-201512
main51071-0K030i201107-201512
51072BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.1 LH
main51071-0K020i201107-201512
main51072-0K030i201107-201512
51075BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.3 RH
main51075-0K010i201107-201512
51100FFRAME SUB-ASSY
main51001-0KF90i201107-201504
main51001-0KG00i201108-201512
main51001-0KG10i201107-201504
main51001-0KG20i201107-201504
main51001-0KG30i201108-201512
main51001-0KG40i201107-201504
main51001-0KG50i201108-201512
main51001-0KG70i201107-201504
main51001-0KG80i201108-201512
main51001-0KG90i201107-201504
main51001-0KJ00i201107-201504
main51001-0KJ20i201108-201512
51103AREINFORCEMENT SUB-ASSY, INNER CHANNEL, REAR RH
main510C3-0K010i201107-201512
51104AREINFORCEMENT SUB-ASSY, INNER CHANNEL, REAR LH
main511A2-0K010i201107-201512
51110EXTENSION ASSY, SIDE RAIL, RH
main51110-0K020i201107-201512
51120EXTENSION ASSY, SIDE RAIL, LH
main51120-0K020i201107-201512
51202CROSSMEMBER SUB-ASSY, FRAME, NO.1
main51201-0K031i201107-201504
main51201-0K061i201108-201512
51203CROSSMEMBER SUB-ASSY, FRAME, NO.2
main51202-0K030i201107-201512
51204CROSSMEMBER SUB-ASSY, FRAME, NO.3
main51203-0K060i201107-201512
main51203-0K070i201107-201512
main51203-0K080i201107-201512
51205CROSSMEMBER SUB-ASSY, FRAME, NO.4
main51204-0K042i201107-201512
main51204-0K060i201107-201512
51206CROSSMEMBER SUB-ASSY, FRAME, NO.5
main51205-0K030i201107-201512
51209CCROSSMEMBER SUB-ASSY, FRAME, REAR
main51209-0K030i201107-201512
51257REINFORCEMENT, FRAME NO.5 CROSSMEMBER, RH
main51257-0K010i201107-201512
51365STOPPER, REAR BUMPER
main57081-0K020i201107-201512
51401BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, RH
main51401-0K050i201107-201512
51402BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, LH
main51402-0K050i201107-201512
51501SUPPORT SUB-ASSY, SUSPENSION ARM, RH
main51501-0K020i201107-201512
51502SUPPORT SUB-ASSY, SUSPENSION ARM, LH
main51502-0K020i201107-201512
51701BRACKET SUB-ASSY, CAB MOUNTING, NO.1 RH
main51701-0K020i201107-201512
51702BRACKET SUB-ASSY, CAB MOUNTING, NO.1 LH
main51701-0K020i201107-201512
51703BRACKET SUB-ASSY, CAB MOUNTING, NO.2, RH
main51703-0K010i201107-201512
51704BRACKET SUB-ASSY, CAB MOUNTING, NO.2 LH
main51704-0K010i201107-201512
51705BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 RH
main51705-0K010i201107-201504
main51705-0K020i201107-201512
main51731-0K010i201107-201512
51706BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 LH
main51706-0K010i201107-201504
main51706-0K020i201107-201512
main51731-0K010i201107-201512
51757BRACKET, BODY SUPPORT, NO.4 RH
main51077-0K011i201107-201512
51758ABRACKET, BODY SUPPORT, NO.4 LH
main51077-0K011i201107-201512
58062ABRACKET SUB-ASSY, FUEL TANK MOUNTING, REAR
main58062-0K010i201107-201512
77501UBRACKET SUB-ASSY, FUEL TANK
main77501-0K020i201107-201512
90105T0060
90119T0205
90178T0015

48 parts on this diagram · 3 diagrams in section
