EXHAUST GAS RECIRCULATION SYSTEM

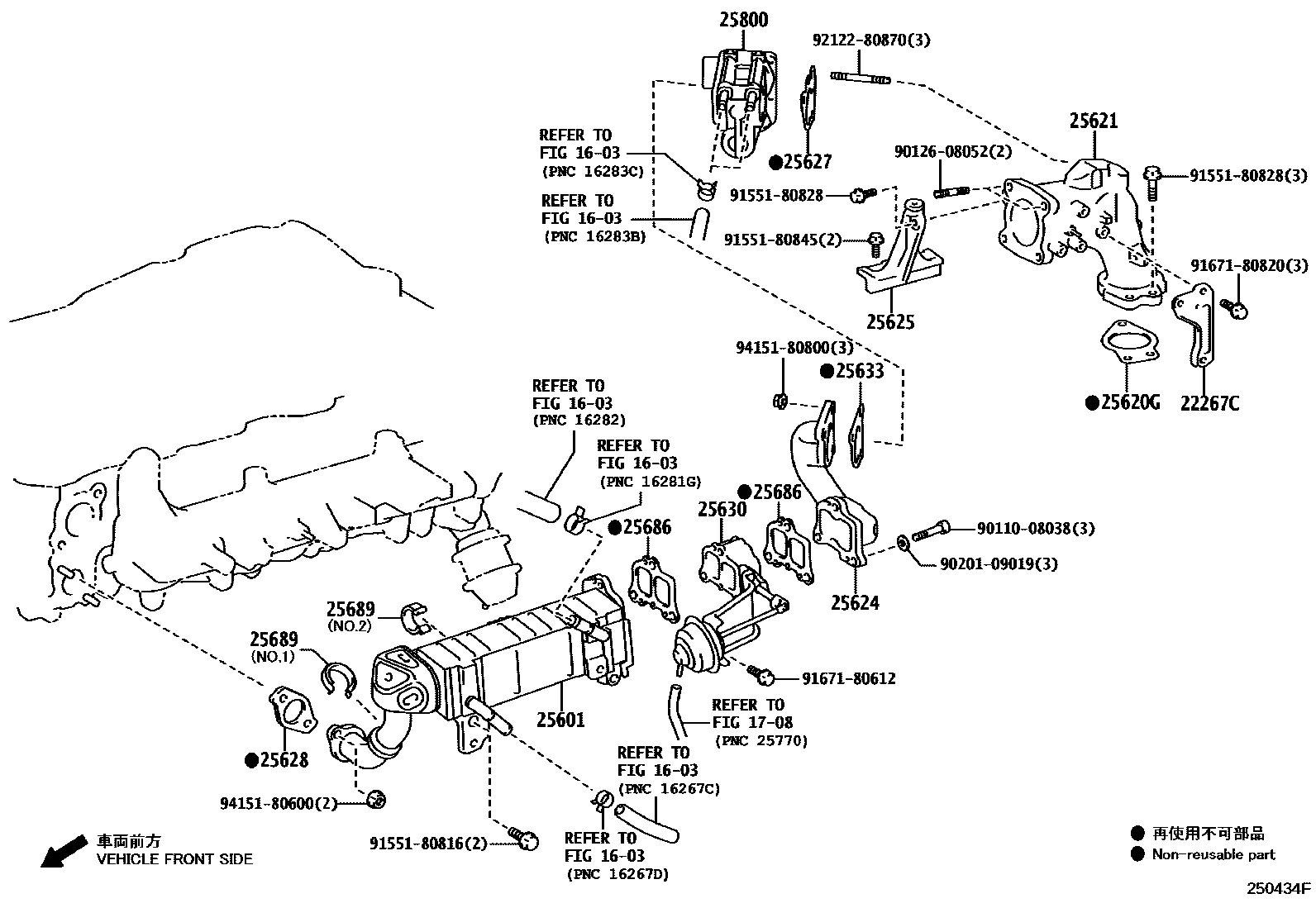

Parts diagram
1603
1708
22267CBRACKET, THROTTLE BODY
main22267-30040i201107-201512
25601PIPE SUB-ASSY, EGR, NO.1
main25601-30130i201107-201411
main25601-30131i201412-201512
25620GGASKET, DIESEL THROTTLE
main26171-30050i201107-201512
RUSSIA & UKRAINE SPEC,NO.2
25621CONNECTOR, INTAKE AIR(FOR GASKET)
main17861-30130i201107-201512
25624ADAPTER, EGR VALVE
main25611-30050i201107-201512
25625BRACKET, EGR VALVE
main26175-30020i201107-201512
25627GASKET, EGR VALVE
main25627-30070i201107-201512
25628GASKET, EGR INLET
main25628-30031i201107-201512
RUSSIA & UKRAINE SPEC
25630VALVE ASSY, EGR, NO.2
main25630-30060i201107-201512
25633GASKET, EGR VALVE
main25633-26020i201107-201512
25686GASKET, EGR COOLER, NO.2
main25686-30020i201107-201512
RUSSIA & UKRAINE SPEC
25689INSULATOR, EGR COOLER
main25689-30010i201107-201512
NO.1
main25699-30010i201107-201512
NO.2
25800VALVE ASSY, ELECTRIC EGR CONTROL
main25800-30200i201107-201512
9011008038
9012608052
9020109019
9155180816
9155180828
9155180845
9167180612
9167180820
9212280870
9415180600
9415180800

26 parts on this diagram · 2 diagrams in section
