RADIATOR & WATER OUTLET

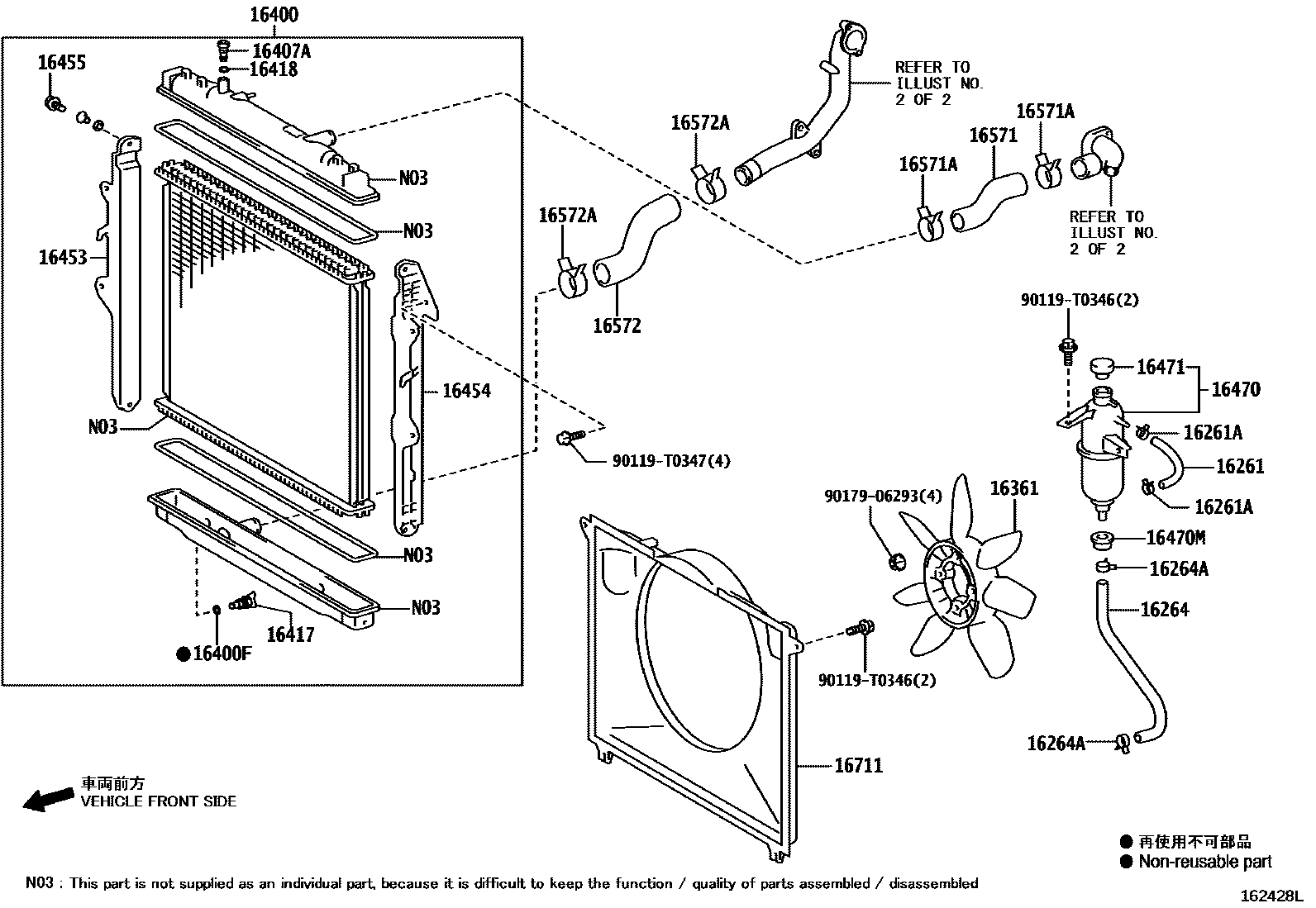

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0L010i200507-201108
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0046i200507-201108
16264HOSE, WATER BY-PASS, NO.2
main16264-0L010i200507-201108
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0030i200507-201108
16361FAN
main16361-0L020i200507-201108
16400RADIATOR ASSY
main16400-0L120i200507-201107
main16400-0L130i200702-201107
main16400-0L160i200507-201108
main16400-0L170i200507-201108
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0D430i200507-201108
main16492-21050i200507-201107
16407ACOCK SUB-ASSY, RADIATOR DRAIN
main16407-67240i200507-201108
16417COCK
main16417-0C180i200507-201107
main16417-0D430i200507-201108
16418PACKING
main16418-0D310i200507-201108
16453PLATE, RADIATOR SIDE
main16453-0L120i200507-201107
16454PLATE, RADIATOR SIDE
main16454-0L120i200507-201107
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820i200507-201107
16470TANK ASSY, RADIATOR RESERVE
main16470-0L010i200507-201108
16470MGROMMET
main90480-T0004i200507-201108
16471CAP SUB-ASSY, RESERVE TANK
main16401-30010i200507-200803
main16401-30011i200804-201108
16571HOSE, RADIATOR, INLET
main16571-0L030i200507-201108
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90466-T0012i200507-201108
16572HOSE, RADIATOR, OUTLET
main16572-0L030i200507-201108
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-T0012i200507-201108
16711SHROUD, FAN
main16711-0L050i200507-201107
main16711-0L070i200507-201108
90119T0346
90119T0347
9017906293

24 parts on this diagram · 5 diagrams in section
