FUEL INJECTION SYSTEM

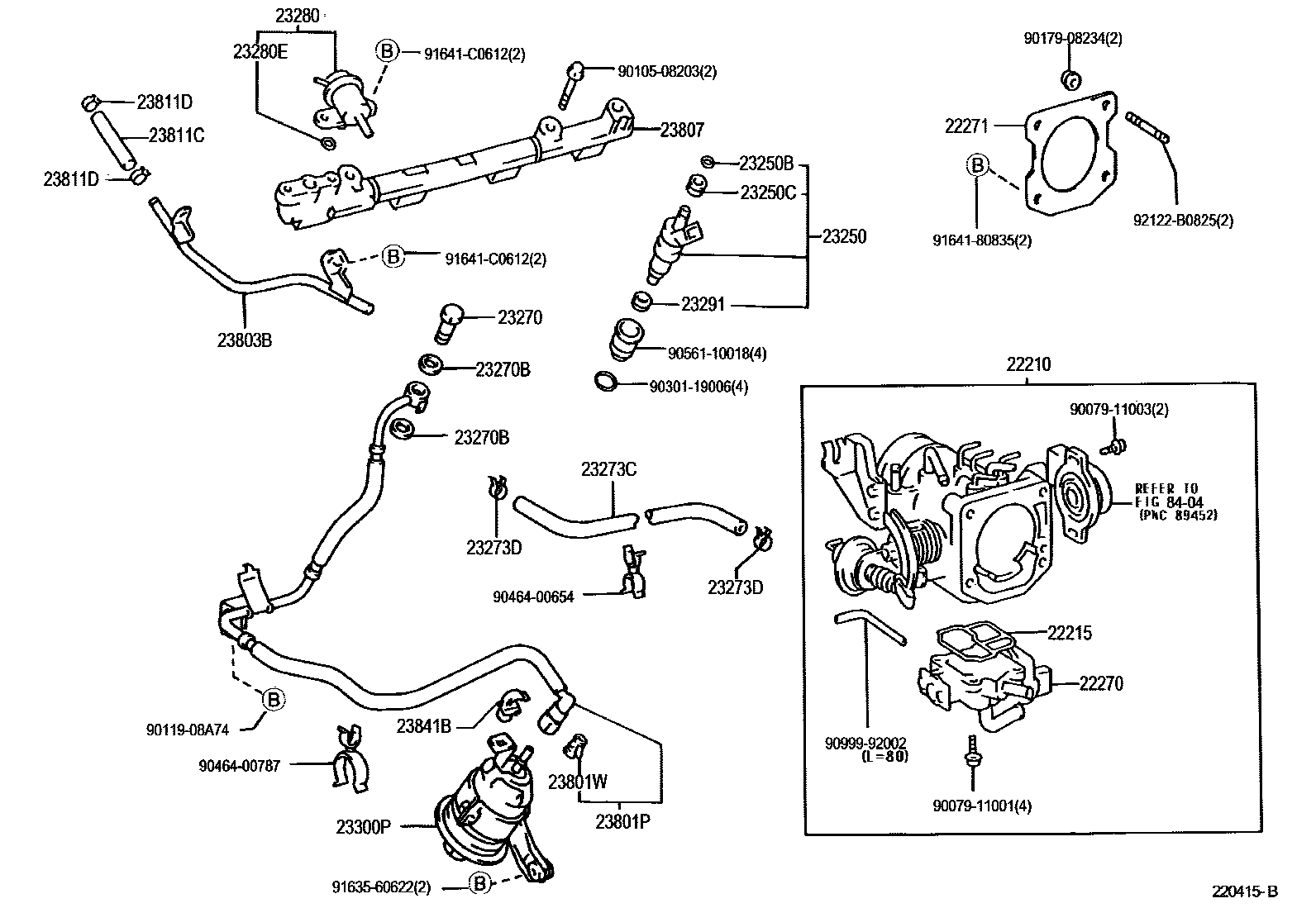

Parts diagram
22210BODY ASSY, THROTTLE
main22210-75210i199708-200108
22215GASKET, THROTTLE BODY COVER
main22215-75050i199708-200108
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-75040i199708-200108
22271GASKET, THROTTLE BODY
main22271-75020i199708-200108
23250INJECTOR ASSY, FUEL
main23209-79085i199708-200108
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199708-199812
main90301-07024i199812-200108
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199708-200108
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46010i199708-200108
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23279-74010i199708-200108
23273CHOSE, FUEL, NO.2
main23273-75090i199708-200108
23273DCLIP(FOR FUEL HOSE NO.2)
main96135-51100i199708-200108
23280REGULATOR ASSY, FUEL PRESSURE
main23280-75020i199708-200108
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i199708-199812
main90301-07024i199812-200108
23291INSULATOR, INJECTOR VIBRATION
main23291-73010i199708-200108
23300PFILTER, FUEL(FOR EFI)
main23300-75100i199708-200108
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-75070i199708-200108
23801WCLIP, FUEL TUBE CONNECTOR
main90923-07010i199708-200108
23803BPIPE SUB-ASSY, FUEL, NO.3
main23803-75040i199708-200108
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-75021i199708-200108
23811CHOSE, FUEL(FOR FUEL PIPE TO PRESSURE REGULATOR)
main90445-12290i199708-200108
L=120
23811DCLIP, HOSE(FOR FUEL HOSE)
main96135-51100i199708-200108
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main90469-12012i199708-200108
8404
9007911001
9007911003
9010508203
9011908A74
9017908234
9030119006
9046400654
9046400787
9056110018
9099992002
9163560622
9164180835
91641C0612
92122B0825

37 parts on this diagram · 2 diagrams in section
