STARTER

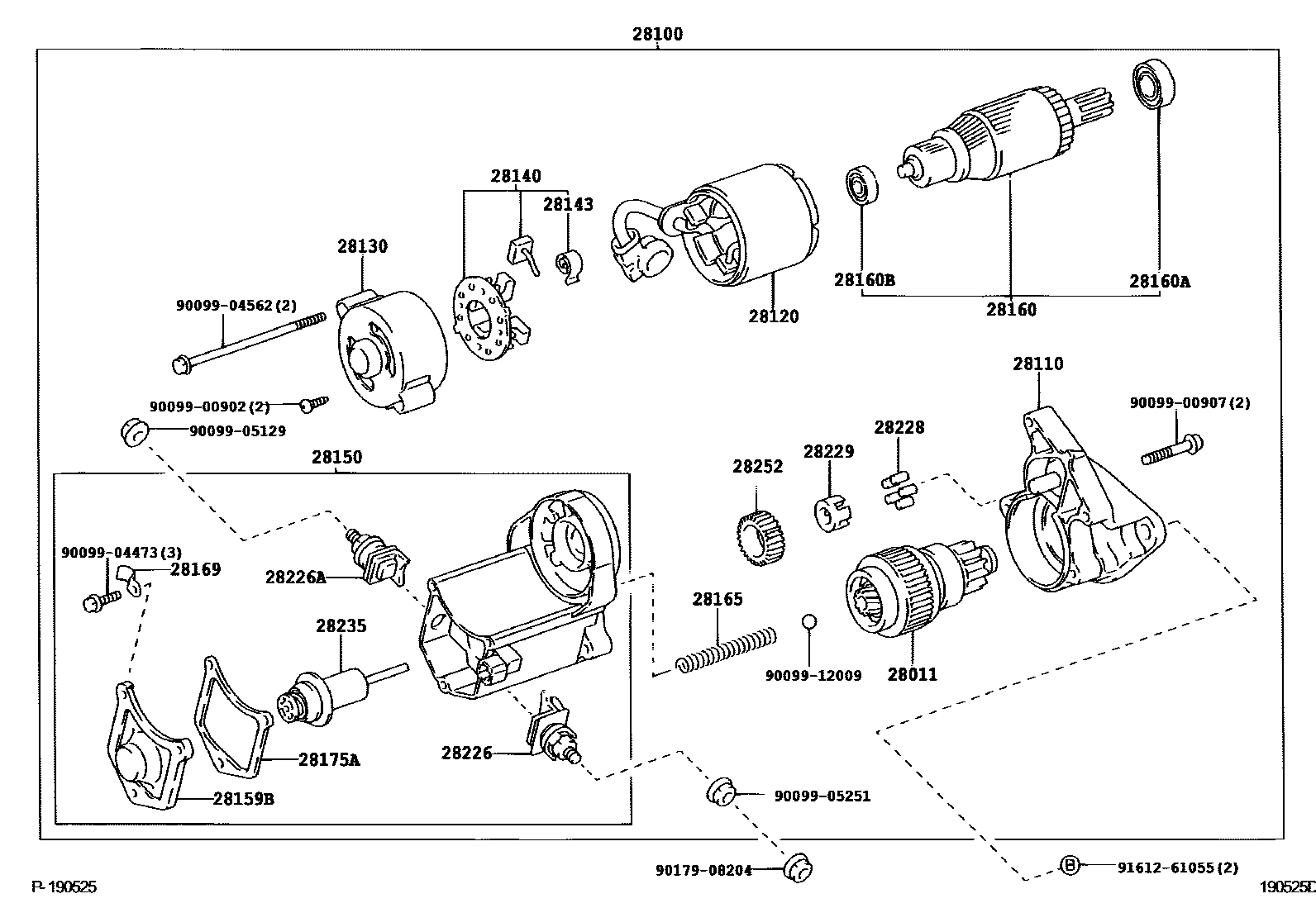

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199708-200108
12V 1.0KW
main28011-30040i200108-200508
12V 2.0KW
main28011-30050i200108-200508
12V 2.7KW
main28011-54010i199708-200108
12V 2.7KW
main28011-54380i199708-200108
12V 2.0KW
main28011-76070i199708-200108
12V 1.4KW
28100STARTER ASSY
main28100-30040i200108-200508
12V 2.0KW
main28100-30050i200108-200508
12V 2.7KW,COLD SPEC
main28100-54320i199708-200108
12V 2.7KW
main28100-54380i199708-200108
12V 2.0KW
main28100-75070i199708-200108
12V 1.0KW
main28100-75090i199708-200108
12V 1.4KW
28110HOUSING ASSY, STARTER DRIVE
main28110-54380i199708-200108
12V 2.0KW
main28110-75070i199708-200108
12V 1.0KW
main28110-75090i199708-200108
12V 1.4KW
main28115-54011i199708-200108
12V 2.7KW
28120YOKE ASSY, STARTER
main28120-26071i199708-200108
12V 1.0KW
main28120-54380i199708-200508
12V 2.0KW
main28120-56081i199708-200108
12V 2.7KW
main28120-66040i199708-200108
12V 1.4KW
main28120-67020i200108-200508
12V 2.7KW
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-15020i199708-200108
12V 1.0KW
main28130-54380i199708-200108
12V 2.0KW
main28130-54430i199708-200108
12V 2.7KW
main28130-64170i199708-200108
12V 1.4KW
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199708-200108
12V 1.0KW
main28140-54380i199708-200508
12V 2.0KW
main28140-76070i199708-200108
12V 1.4KW
main28140-77090i199708-200508
12V 2.7KW
28143SPRING, STARTER BRUSH
main28143-54380i199708-200108
main90099-17112i199708-200108
28150SWITCH ASSY, MAGNET STARTER
main28150-30040i200108-200508
12V 2.0KW
main28150-30050i200108-200508
12V 2.7KW
main28150-54320i199708-200108
12V 2.7KW
main28150-54380i199708-200108
12V 2.0KW
main28150-75070i199708-200108
12V 1.0KW
main28150-75130i199708-200108
12V 1.4KW
28159BCOVER, MAGNET SWITCH
main28159-10040i199708-200108
12V 1.0KW
main28159-54380i199708-200108
12V 2.0KW
main28159-55050i199708-200108
12V 1.4KW
main28159-56310i199708-200108
12V 2.7KW
28160ARMATURE ASSY, STARTER
main28160-26071i199708-200108
12V 1.0KW
main28160-54140i199708-200508
12V 2.7KW
main28160-54380i199708-200508
12V 2.0KW
main28160-74070i199708-200108
12V 1.4KW
28160ABEARING, STARTER ARMATURE
main28253-45020i199708-200108
12V 1.0KW
main90099-10107i199708-200108
12V 2.7KW
main90099-10196i199708-200108
12V 1.4KW
main90099-10208i199708-200108
12V 2.0KW
28160BBEARING, STARTER ARMATURE, NO.2
main90099-10113i199708-200108
12V 1.0KW
main90099-10119i199708-200108
12V 2.7KW
main90099-10197i199708-200108
12V 2.0KW
main90099-10197i199708-200108
12V 1.4KW
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199708-200108
12V 1.0KW
main28165-76070i199708-200108
12V 2.0KW
main28165-76070i199708-200108
12V 1.4KW
main28165-77090i199708-200108
12V 2.7KW
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199708-200108
12V 1.0KW
main28169-54380i199708-200108
12V 2.0KW
main28169-55050i199708-200108
12V 1.4KW
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199708-200108
12V 1.0KW
main28175-54380i199708-200108
12V 2.0KW
main28175-55050i199708-200108
12V 1.4KW
main28175-56310i199708-200108
12V 2.7KW
28226STARTER KIT, BATTERY TERMINAL
main28226-54320i199708-200108
12V 2.7KW
main28226-54340i199803-200108
12V 2.0KW
main28226-54380i199708-199803
12V 2.0KW
main28226-64200i199708-200108
12V 1.4KW
main28226-70040i199708-200108
12V 1.0KW
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54220i199708-200108
12V 2.7KW
main28226-72010i199708-200108
12V 2.0KW
main28226-72010i199708-200108
12V 1.0KW
main28226-74070i199708-200108
12V 1.4KW
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199708-200108
12V 2.0KW
main28228-26040i199708-200108
12V 1.4KW
main28228-56080i199708-200108
12V 2.7KW
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199708-200108
12V 1.0KW
main28229-56080i199708-200108
12V 2.7KW
main28229-74070i199708-200108
12V 1.4KW
main28229-74070i199708-200108
12V 2.0KW
28235PLUNGER, MAGNET SWITCH
main28235-17030i199708-200108
12V 2.7KW
main28235-35080i199708-200108
12V 1.0KW
main28235-54380i199708-200108
12V 2.0KW
main28235-55050i199708-200108
12V 1.4KW
28252GEAR, STARTER IDLE
main28254-45020i199708-200108
12V 1.0KW
main28254-64130i199708-200108
12V 2.0KW
main28254-74070i199708-200108
12V 1.4KW
main28254-77090i199708-200108
12V 2.7KW
9009900902
9009900907
9009904473
9009904562
9009905129
9009905251
9009912009
9017908204
9161261055

30 parts on this diagram · 6 diagrams in section
