BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

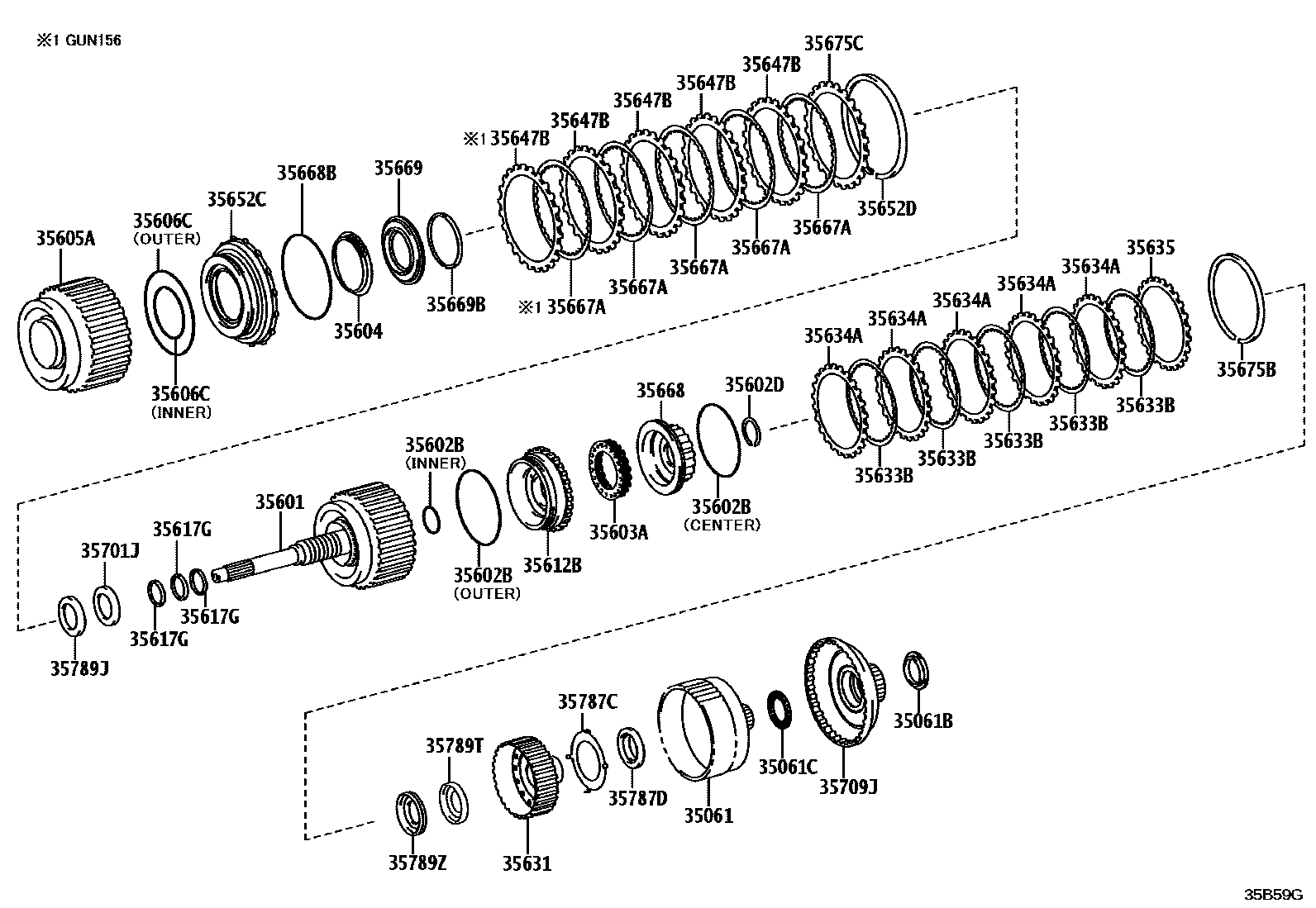

Parts diagram
35061HUB SUB-ASSY, FORWARD CLUTCH
main35061-71010i¥9,000202408
TYPE A:REFER 35-01
main35061-71010i¥9,000202408
TYPE B:REFER 35-01
35061BRACE, THRUST BEARING(FOR FORWARD CLUTCH HOB)
main35789-71020i¥480202408
TYPE A:REFER 35-01
main35789-71020i¥480202408
TYPE B:REFER 35-01
35061CBEARING, THRUST NEEDLE ROLLER(FOR FORWARD CLUTCH HUB)
main90374-39008i¥1,160202408
TYPE A:REFER 35-01
main90374-39008i¥1,160202408
TYPE B:REFER 35-01
35601DRUM SUB-ASSY, CLUTCH
main35601-0K020i202408
(L),TYPE B:REF.35-01
main35601-0K030i202408
(L),TYPE B:REF.35-01
main35601-26020i¥16,500202408
(J),TYPE B:REF.35-01,TYPE A:REFER 35-01
main35601-71040i¥15,900202408
(J),TYPE B:REF.35-01
35602BRING, O (FOR FORWARD CLUTCH PISTON)
main90301-33017i¥130202408
T/P A:REF35-01,INNER
main90301-33017i¥130202408
*349,INNER,(J)
main90301-99096i¥200202408
T/PA:REF35-01,CENTER
main90301-99096i¥200202408
*349,CENTER,(J)
main90301-99145i¥200202408
T/P A:REF35-01,OUTER
main90301-99145i¥200202408
*349,OUTER,(J)
main90301-T0087i202408
*349,OUTER,(L)
main90301-T0088i202408
*349,INNER,(L)
main90301-T0091i202408
*349,CENTER,(L)
35602DRING, SHAFT SNAP(FOR FORWARD CLUTCH PISTON RETURN SPRING)
main90520-35003i¥100202408
TYPE A:REFER 35-01
main90520-35003i¥100202408
TYPE B:REFER 35-01
35603ASPRING SUB-ASSY, FORWARD CLUTCH RETURN
main35603-0K010i202408
(L),TYPE B:REF.35-01
main35603-60020i¥940202408
TYPE A:REFER 35-01
main35603-60020i¥940202408
(J),TYPE B:REF.35-01
35604SPRING SUB-ASSY, DIRECT CLUTCH RETURN
main35604-0K010i202408
(L),TYPE B:REF.35-01
main35604-71010i¥1,000202408
TYPE A:REFER 35-01
main35604-71010i¥1,000202408
(J),TYPE B:REF.35-01
35605ADRUM SUB-ASSY, DIRECT CLUTCH
main35605-0K010i202408
(L),TYPE B:REF.35-01
main35605-71010i¥10,400202408
TYPE A:REFER 35-01
main35605-71010i¥10,400202408
(J),TYPE B:REF.35-01
35606CRING, O (FOR DIRECT CLUTCH PISTON)
main90301-74004i¥170202408
T/P A:REF35-01,INNER
main90301-74004i¥170202408
*349,INNER,(J)
main90301-99205i¥200202408
T/P A:REF35-01,OUTER
main90301-99205i¥200202408
*349,OUTER,(J)
main90301-T0092i202408
*349,INNER,(L)
main90301-T0093i202408
*349,OUTER,(L)
35612BPISTON, FORWARD CLUTCH
main35612-0K010i202408
(L),TYPE B:REF.35-01
main35612-71010i¥3,570202408
TYPE A:REFER 35-01
main35612-71010i¥3,570202408
(J),TYPE B:REF.35-01
35617GRING, CLUTCH DRUM OIL SEAL
main35617-71010i¥200202408
TYPE A:REFER 35-01
main35617-71010i¥200202408
TYPE B:REFER 35-01
35631HUB, CLUTCH(FOR MULTIPLE DISC CLUTCH)
main35631-0K010i202408
(L),TYPE B:REF.35-01
main35631-71010i¥4,980202408
TYPE A:REFER 35-01
main35631-71010i¥4,980202408
(J),TYPE B:REF.35-01
35633BDISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35633-71010i¥1,680202408
TYPE A:REFER 35-01
main35633-71010i¥1,680202408
TYPE B:REFER 35-01
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-71010i¥1,740202408
T=3.0,TYPE A:REFER 35-01
main35634-71010i¥1,740202408
T=3.0,TYPE B:REFER 35-01
35635FLANGE, FORWARD CLUTCH
main35635-71010i¥2,020202408
T=3.0,TYPE A:REFER 35-01
main35635-71010i¥2,020202408
T=3.0,TYPE B:REFER 35-01
main35635-71020i¥2,020202408
T=3.1,TYPE A:REFER 35-01
main35635-71020i¥2,020202408
T=3.1,TYPE B:REFER 35-01
main35635-71030i¥2,020202408
T=3.2,TYPE A:REFER 35-01
main35635-71030i¥2,020202408
T=3.2,TYPE B:REFER 35-01
main35635-71040i¥2,020202408
T=3.3,TYPE A:REFER 35-01
main35635-71040i¥2,020202408
T=3.3,TYPE B:REFER 35-01
main35635-71050i¥2,020202408
T=3.4,TYPE A:REFER 35-01
main35635-71050i¥2,020202408
T=3.4,TYPE B:REFER 35-01
main35635-71060i¥2,020202408
T=3.5,TYPE A:REFER 35-01
main35635-71060i¥2,020202408
T=3.5,TYPE B:REFER 35-01
main35635-71070i¥2,020202408
T=3.6,TYPE A:REFER 35-01
main35635-71070i¥2,020202408
T=3.6,TYPE B:REFER 35-01
main35635-71080i¥2,020202408
T=3.7,TYPE A:REFER 35-01
main35635-71080i¥2,020202408
T=3.7,TYPE B:REFER 35-01
main35635-71090i¥2,020202408
T=3.8,TYPE A:REFER 35-01
main35635-71090i¥2,020202408
T=3.8,TYPE B:REFER 35-01
main35635-71100i¥2,020202408
T=3.9,TYPE A:REFER 35-01
main35635-71100i¥2,020202408
T=3.9,TYPE B:REFER 35-01
main35635-71110i¥2,020202408
T=4.0,TYPE A:REFER 35-01
main35635-71110i¥2,020202408
T=4.0,TYPE B:REFER 35-01
main35635-71120i¥2,020202408
T=4.1,TYPE A:REFER 35-01
main35635-71120i¥2,020202408
T=4.1,TYPE B:REFER 35-01
main35635-71130i¥2,020202408
T=4.2,TYPE A:REFER 35-01
main35635-71130i¥2,020202408
T=4.2,TYPE B:REFER 35-01
35647BPLATE, CLUTCH, NO.2
main35647-71010i¥1,740202408
TYPE B:REFER 35-01
main35647-71010i¥1,740202408
TYPE B:REFER 35-01,TYPE A:REFER 35-01
35652CPISTON, DIRECT CLUTCH
main35652-0K010i202408
(L),TYPE B:REF.35-01
main35652-0K020i202408
(L),TYPE B:REF.35-01
main35652-71010i¥3,780202408
(J),TYPE B:REF.35-01,TYPE A:REFER 35-01
main35652-71020i¥4,090202408
(J),TYPE B:REF.35-01
35652DRING, SNAP (FOR DIRECT CLUTCH PISTON)
main90520-99159i¥300202408
TYPE A:REFER 35-01
main90520-99159i¥300202408
(J),TYPE B:REF.35-01
main90520-T0289i202408
(L),TYPE B:REF.35-01
35667ADISK, DIRECT CLUTCH
main35667-71010i¥2,080202408
TYPE B:REFER 35-01
main35667-71010i¥2,080202408
TYPE B:REFER 35-01,TYPE A:REFER 35-01
35668BALANCER, CLUTCH, NO.1
main35668-0K010i202408
(L),TYPE B:REF.35-01
main35668-71010i¥2,150202408
TYPE A:REFER 35-01
main35668-71010i¥2,150202408
(J),TYPE B:REF.35-01
35668BRING, O(FOR CLUTCH BALANCER)
main90301-99204i¥200202408
TYPE A:REFER 35-01
main90301-99204i¥200202408
(J),TYPE B:REF.35-01
main90301-T0094i202408
(L),TYPE B:REF.35-01
35669BALANCER, CLUTCH, NO.2
main35669-0K010i202408
(L),TYPE B:REF.35-01
main35669-71010i¥2,200202408
TYPE A:REFER 35-01
main35669-71010i¥2,200202408
(J),TYPE B:REF.35-01
35669BRING, SNAP (FOR CLUTCH BALANCER)
main90520-68006i¥120202408
TYPE A:REFER 35-01
main90520-68006i¥120202408
(J),TYPE B:REF.35-01
main90520-T0287i202408
(L),TYPE B:REF.35-01
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90520-99158i¥240202408
TYPE A:REFER 35-01
main90520-99158i¥240202408
(J),TYPE B:REF.35-01
main90520-T0286i202408
(L),TYPE B:REF.35-01
35675CFLANGE, DIRECT CLUTCH
main35675-71010i¥2,840202408
T=3.0,TYPE A:REFER 35-01
main35675-71010i¥2,840202408
T=3.0,TYPE B:REFER 35-01
main35675-71020i¥2,840202408
T=3.1,TYPE A:REFER 35-01
main35675-71020i¥2,840202408
T=3.1,TYPE B:REFER 35-01
main35675-71030i¥2,840202408
T=3.2,TYPE A:REFER 35-01
main35675-71030i¥2,840202408
T=3.2,TYPE B:REFER 35-01
main35675-71040i¥2,890202408
T=3.3,TYPE A:REFER 35-01
main35675-71040i¥2,890202408
T=3.3,TYPE B:REFER 35-01
main35675-71050i¥2,970202408
T=3.4,TYPE A:REFER 35-01
main35675-71050i¥2,970202408
T=3.4,TYPE B:REFER 35-01
main35675-71060i¥3,070202408
T=3.5,TYPE A:REFER 35-01
main35675-71060i¥3,070202408
T=3.5,TYPE B:REFER 35-01
main35675-71070i¥3,160202408
T=3.6,TYPE A:REFER 35-01
main35675-71070i¥3,160202408
T=3.6,TYPE B:REFER 35-01
35701JBEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT FRONT)
main90374-34015i¥820202408
TYPE A:REFER 35-01
main90374-34015i¥820202408
TYPE B:REFER 35-01
35709JDRUM SUB-ASSY, SUN GEAR INPUT
main35709-71010i¥11,800202408
TYPE A:REFER 35-01
main35709-71010i¥11,800202408
TYPE B:REFER 35-01
35787CRACE, THRUST BEARING, NO.2
main35787-60010i¥620202408
TYPE A:REFER 35-01
main35787-60010i¥620202408
TYPE B:REFER 35-01
35787DBEARING, THRUST NEEDLE ROLLER
main90374-38005i¥1,120202408
TYPE A:REFER 35-01
main90374-38005i¥1,120202408
TYPE B:REFER 35-01
35789JRACE, THRUST BEARING (FOR INPUT SHAFT FRONT)
main35789-71010i¥580202408
TYPE A:REFER 35-01
main35789-71010i¥580202408
TYPE B:REFER 35-01
35789TRACE, THRUST BEARING (INPUT SHAFT REAR)
main35789-50050i¥590202408
TYPE A:REFER 35-01
main35789-50050i¥590202408
TYPE B:REFER 35-01
35789ZBEARING, THRUST NEEDLE ROLLER
main90374-21004i¥1,290202408
TYPE B:REFER 35-01
main90374-21014i¥1,290202408
TYPE B:REFER 35-01,TYPE A:REFER 35-01

33 parts on this diagram · 1 diagram in section
