WINDSHIELD WASHER

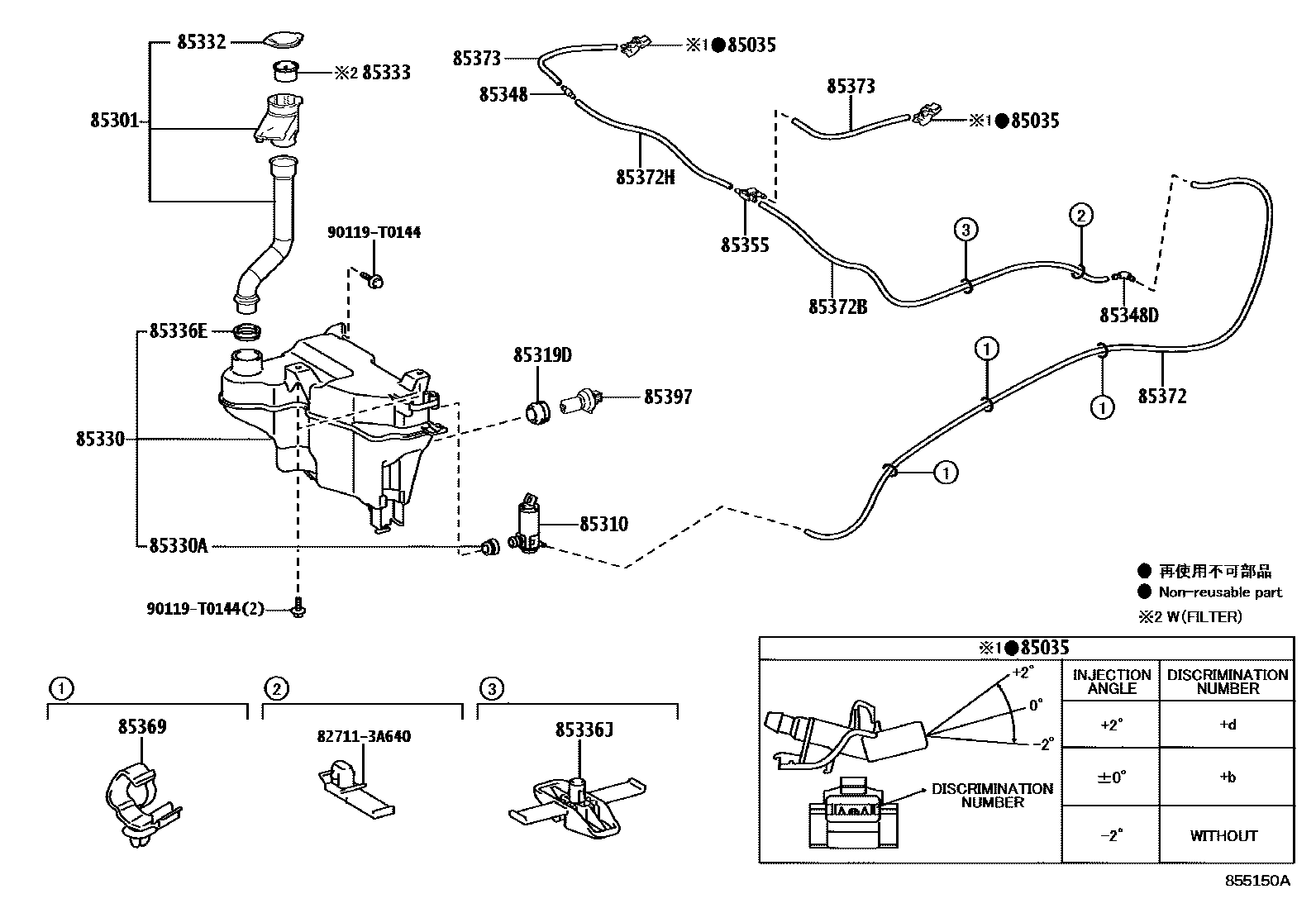

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-0K070i202308-202407
ANGLE 0
main85381-0K080i202308-202407
ANGLE -2
main85381-0K090i202308-202407
ANGLE +2
85301INLET SUB-ASSY, WASHER
main85301-0K111i202308-202407
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-47100i202308-202407
85319DPACKING, FRONT WASHER
main85319-33230i202308-202407
85330JAR ASSY, WINDSHIELD WASHER
main85315-0K420i202308-202407
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i202308-202407
85332CAP, WINDSHIELD WASHER JAR
main85316-YE011i202308-202407
85333FILTER, WINDSHIELD WASHER JAR
main85312-71010i202308-202407
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i202308-202407
85336JPROTECTOR, WASHER JAR
main85372-0K020i202308-202407
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85375-06101i202308-202407
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85377-0D040i202308-202407
85355VALVE, WINDSHIELD WASHER HOSE
main85321-0A010i202308-202407
85369CLAMP
main82711-0K070i202308-202407
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90068-33278i202308-202407
L=1635
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90068-33296i202308-202407
L=685
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90068-33258i202308-202407
L=430
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-33251i202308-202407
L=235
85397SWITCH ASSY,LEVEL WARNING
main85397-30400i202308-202407
827113A640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
90119T0144

21 parts on this diagram · 1 diagram in section
