REAR DOOR LOCK & HANDLE

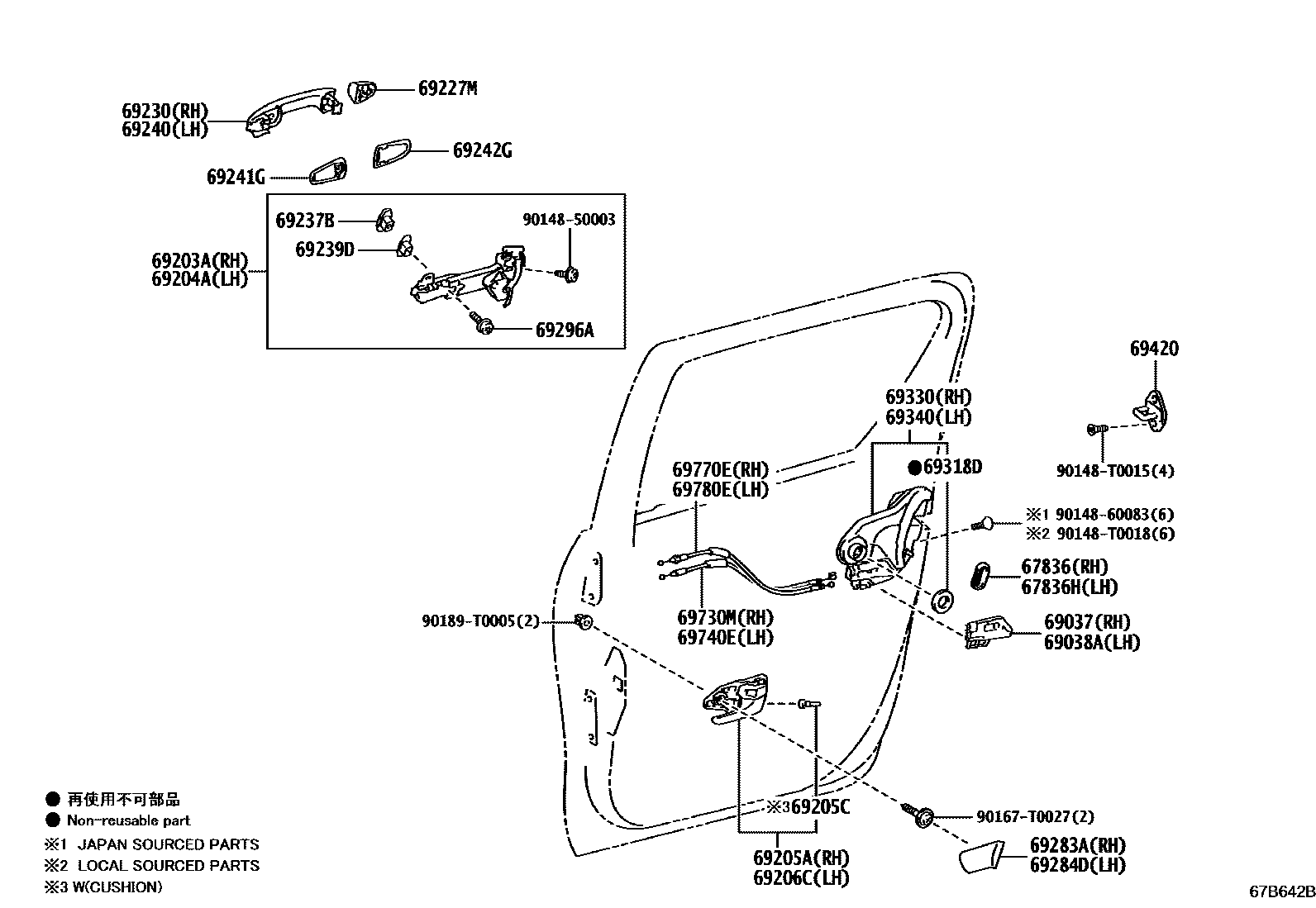

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-02030i202108-202207
WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX),(J)
main67836-02030i202108-202207
(J)
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-02030i202108-202207
(J)
main67836-02030i202108-202207
WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX),(J)
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-02040i202108-202207
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-02040i202108-202207
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0K092i202108-202207
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0K092i202108-202207
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0K110-C0i202108-202207
BLACK,TRIM2#,4#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027i202108-202111
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0K100-C0i202108-202207
BLACK,TRIM2#,4#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-0K300i202108-202207
*CR
main69227-0K300i202108-202207
*CR,WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX)
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-0K300i202108-202207
PLATED
main69210-0K300i202108-202207
PLATED,WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX)
main69210-0K901i202108-202109
PAINT REQ.
main69210-0K924i202109-202207
PAINT REQ.
69237BNUT, REAR DOOR HANDLE
main69237-0K040i202108-202207
69239DBUSH, REAR DOOR HANDLE
main69239-0K080i202108-202207
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-0K300i202108-202207
PLATED
main69210-0K300i202108-202207
PLATED,WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX)
main69210-0K901i202108-202109
PAINT REQ.
main69210-0K924i202109-202207
PAINT REQ.
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-0K041i202108-202207
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-0K030i202108-202207
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-0K050-C0i202108-202207
BLACK,TRIM2#,4#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-0K030-C0i202108-202207
BLACK,TRIM2#,4#
69296ASCREW, DOOR INSIDE HANDLE
main69296-0M010i202108-202207
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i202108-202207
69330LOCK ASSY, REAR DOOR, RH
main69050-0K080i202108-202207
WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX)
main69050-0K110i202108-202207
69340LOCK ASSY, REAR DOOR, LH
main69060-0K090i202108-202207
WIRELESS DOOR LOCK-WITH(*SES & ID CODE BOX)
main69060-0K120i202108-202207
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0K070i202108-202207
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-0K200i202108-202207
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-0K200i202108-202207
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-0K180i202108-202207
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-0K180i202108-202207
9014850003
9014860083
90148T0015
90148T0018
90167T0027
90189T0005

33 parts on this diagram · 1 diagram in section
