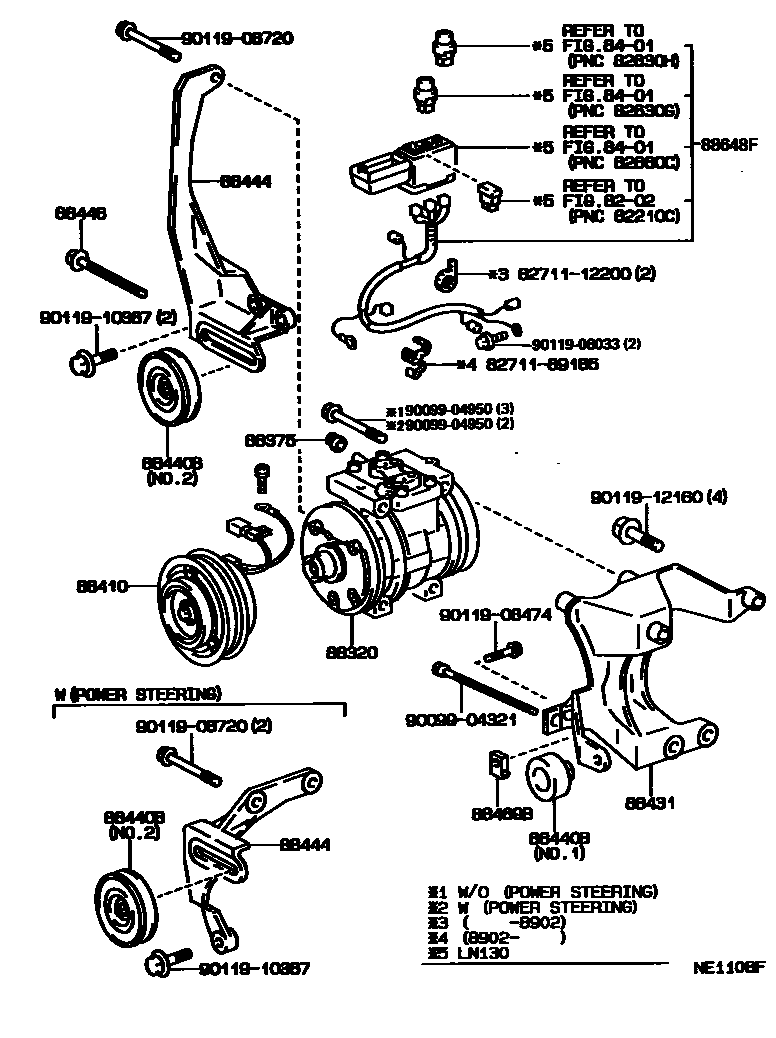

HEATING & AIR CONDITIONING - COMPRESSOR

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1

8202

8401

88320COMPRESSOR ASSY, COOLER

main88320-34010iVZN130..JPP..LHD199308-199511

sub88320-35H92

main88320-35250iLN110,85,90..JPP;LN105..JPP..LHD..CBU198808-199401

sub88320-35H91

main88320-35260iYN110,85,90..JPP..LHD198808-199401

sub88320-35H91

main88320-35300iVZN130..JPP199008-199308

sub88320-35H91

main88320-35350iVZN130..JPP198908-199008

sub88320-35351

main88320-35370iLN130..JPP199001-199108

sub88320-35371

main88320-35371iLN130..JPP199108-199308

sub88320-22H91

main88320-35420iKZN130,LN130..JPP199308-199511

sub88320-26H91

main88320-35460iVZN130..JPP..RHD199308-199511

sub88320-35H92

main88320-35560iLN10#,110,85,90..JPP..LHD199401

sub88320-35H92

main88320-60620iYN110,85,90..JPP..LHD199401-199408

sub88320-35H92

88375CAP, COOLER COMPRESSOR SERVICE VALVE

main88375-20010iLN105..JPP..LHD..CBU;LN110,130,85,90,YN110,85,90..JPP..LHD198808-199208

DISCHARGE

main88375-30270iLN10#,110,85,90..JPP..LHD199108-199208

SUCTION

88410CLUTCH ASSY, MAGNET

main88410-22480iLN10#,110,85,90..JPP..LHD199401

main88410-34010iVZN130..JPP..LHD199308-199511

main88410-35040iLN110,85,90..JPP;LN105..JPP..LHD..CBU198808-199108

main88410-35050iYN110,85,90..JPP..LHD198808-199108

main88410-35080iVZN130..JPP199008-199108

main88410-35110iVZN130..JPP198908-199308

main88410-35120iYN110,85,90..JPP..LHD199108-199401

main88410-35160iLN130..JPP199001-199108

main88410-35250iKZN130,LN130..JPP199308-199511

main88410-35280iVZN130..JPP..RHD199308-199511

main88410-60200iLN130..JPP199108-199308

main88410-60310iYN110,85,90..JPP..LHD199401-199408

main88410-90P80iLN10#,110..JPP..LHD..CBU199108-199401

88431BRACKET, COMPRESSOR MOUNTING, NO.1

main88431-35121iVZN130..JPP198908-198909

main88431-35122iVZN130..JPP198909-199008

main88431-35160iYN110,85,90..JPP..LHD198808-199408

main88431-35170iLN10#,110,130,85,90..JPP..LHD198808-199208

main88431-35181iVZN130..JPP199008-199511

main88431-60220iKZN130..JPP199308-199511

88440BPULLEY ASSY, IDLE

main88440-26070iLN10#,110,130,85,90..JPP..LHD198808-199208

NO.1

main88440-35010iLN110,85,90..JPP;LN105..JPP..LHD..CBU198808-199108

NO.2

main88440-35030iLN85,90..JPP..CBU198808-199108

W(POWER STEERING),NO.2

main88440-35030iLN105,110..JPP..LHD..CBU198811-199208

NO.2

main88440-35040iYN85..JPP..LHD;VZN130,YN110,90..JPP198808-199511

sub88440-35020

main88440-60050iKZN130..JPP199308-199511

88444BRACKET, IDLE PULLEY

main88444-35050iLN130,85,90..JPP198808-199108

main88444-35060iLN105,110..JPP..LHD..CBU198808-199108

W(POWER STEERING)

main88444-35060iLN10#,110,130..JPP..LHD..CBU199008-199208

88446BOLT, IDLE PULLEY

main88446-35010iLN130,85,90..JPP198808-199108

main88446-35030iYN85..JPP..LHD;VZN130,YN110,90..JPP198908-199511

main88446-35040iLN10#,110,130..JPP..LHD..CBU199108-199208

main88446-35040iYN110,85,90..JPP..LHD198808-199108

W(POWER STEERING)

main88446-60040iKZN130..JPP199308-199511

88469BCOLLAR

main88469-30280iLN110,130,85,90..JPP;LN105..JPP..LHD..CBU198808-199208

88648FWIRE, MAGNET CLUTCH

main88648-35030iVZN130..JPP199108-199308

main88648-35060iLN130..JPP199108-199308

main88648-35090iLN10#,110..JPP..LHD..CBU199108-199208

main88648-35130iVZN130..JPP199308-199511

main88648-35160iLN130..JPP199308-199511

main88648-35190iKZN130..JPP199308-199511

main88648-89128iLN105,110,85,90..JPP..LHD..CBU198808-199108

main88648-89139iVZN130..JPP198908-199108

main88648-89141iLN130..JPP199001-199108

8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-12200

8271189185WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-89185

9009904321

main90099-04321

9009904950

main90099-04950

9011906033

main90119-06033

9011908474

main90119-08474

9011908720

main90119-08720

9011910367

main90119-10367

9011912160

main90119-12160

20 parts on this diagram · 6 diagrams in section
