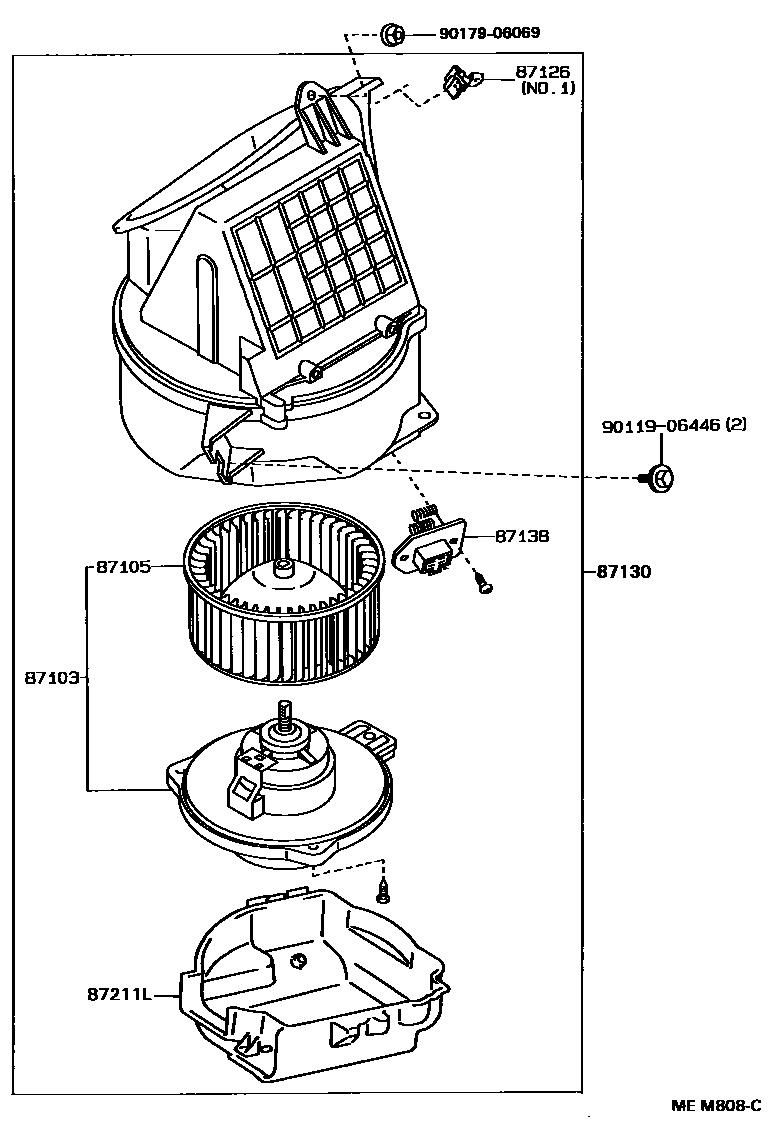

HEATING & AIR CONDITIONING - HEATER UNIT & BLOWER

0001 1FRONT BLOWER 0002 1FRONT RADIATOR 0003 1REAR HEATER

87103MOTOR SUB-ASSY, HEATER BLOWER, W/FAN

main87103-04021iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199512

HEAVY HEATER,DENSO USA

main87103-04021iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108

DENSO USA

main87103-17010iKZN130,LN105,85,VZN130,YN106,85..JPP..RHD199012-199701

sub87103-42010

main87103-17020iLN10#,110,85,90,RN106,110..JPP..LHD199511-199512

HEAVY HEATER,DENSO

sub87103-42020

main87103-17020iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199701

DENSO

sub87103-42020

main87103-17020iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER

sub87103-42020

main87103-17020iLN105,110,85,90,RN106,110,YN110,85,90..JPP..LHD199012-199108

sub87103-42020

main87103-42010iLN105,85..JPP..RHD199701

main87103-42020iLN10#,110,85,90,RN106,110..JPP..LHD199701

DENSO

main87103-89101iLN105,110,85,90,RN106,110,YN110,85,90..JPP..LHD198808-199012

sub87103-17020

main87103-89102iLN105,YN106,85..JPP..RHD198808-199012

sub87103-17010

main87103-89105iKZN130,LN130,VZN130..JPP..LHD198908-199511

87105FAN SUB-ASSY, HEATER BLOWER

main87105-32010iLN105,YN106,85..JPP..RHD198808-198908

main87105-32020iLN105,110,85,90,RN110,YN110,85,90..JPP..LHD198808-198908

main87134-30050iKZN130,LN130,VZN130..JPP..LHD198908-199511

87126CLAMP, HEATER CONTROL

main87126-01010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

NO.1,NIPPONDENSO USA

main87126-01010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199401

NO.1 NIPPONDENSO USA

main87126-01010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

W(HEAVY HEATER),NIPPONDENSO USA,NO.1

main87126-01010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER,NO.1,NIPPONDENSO USA

main87126-04010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199401

NO.2 NIPPONDENSO USA

main87126-04010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER,NO.2,NIPPONDENSO USA

main87126-04010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

W(HEAVY HEATER),NIPPONDENSO USA,NO.2

main87126-04010iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

NO.2,NIPPONDENSO USA

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

NO.2,NIPPONDENSO

main87126-12050iLN105,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199108

NO.1

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER,NO.1

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199208-199401

NO.2 NIPPONDENSO

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199208-199401

MAKER OPTOION,NO.1 NIPPONDENSO

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER,NO.2,NIPPONDENSO

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER & MAKER OPT,NO.1,NIPPONDENSO

main87126-12050iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

MAKER OPTOION,NO.1,NIPPONDENSO

main87126-89101iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER & MAKER OPT,NO.2,NIPPONDENSO

main87126-89101iLN10#,110,85,90,YN110,85,90..JPP..LHD199308-199401

HEAVY HEATER,NO.1,NIPPONDENSO

main87126-89101iLN105,85,YN85..JPP..RHD;KZN130,LN130,VZN130,YN106..JPP198808-199108

NO.2

main87126-89101iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199208-199401

NO.1 NIPPONDENSO

main87126-89101iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

NO.2 NIPPONDENSO

main87126-89101iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

NO.1,NIPPONDENSO

main87126-89101iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199401

MAKER OPTOION,NO.2,NIPPONDENSO

main87126-89101iLN10#,110,85,90,YN110,85,90..JPP..LHD199208-199401

MAKER OPTOION,NO.2 NIPPONDENSO

87130BLOWER ASSY, HEATER, FRONT

main87130-04021iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108

DENSO USA

main87130-04021iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER,DENSO USA

main87130-35010iKZN130,LN105,85,VZN130,YN106,85..JPP..RHD199108

main87130-35020iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108

DENSO

main87130-35020iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER

main87130-89114iLN105,YN106,85..JPP..RHD198808-199108

main87130-89115iLN105,110,85,90,RN106,110,YN110,85,90..JPP..LHD198808-199108

main87130-89117iKZN130,LN130,VZN130..JPP..LHD198908-199511

87138RESISTOR, HEATER BLOWER

main87138-04011iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108

DENSO USA

main87138-04011iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER,DENSO USA

main87138-35010iKZN130,LN130,VZN130..JPP..LHD198908-199511

main87138-35020iKZN130,LN105,85,VZN130,YN106,85..JPP..RHD199108

main87138-35030iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108-199208

HEAVY HEATER

main87138-35030iLN10#,110,85,90,RN106,110,YN110,85,90..JPP..LHD199108

DENSO

main87138-89105iLN105,110,85,90,RN106,110,YN110,85,90..JPP..LHD198808-199108

main87138-89106iLN105,YN106,85..JPP..RHD198808-199108

87211LDUCT, AIR

main87211-89119iKZN130,LN130,VZN130..JPP..LHD198908-199511

9011906446

main90119-06446

9017906069

main90179-06069

8 parts on this diagram · 3 diagrams in section
