INTERIOR LAMP

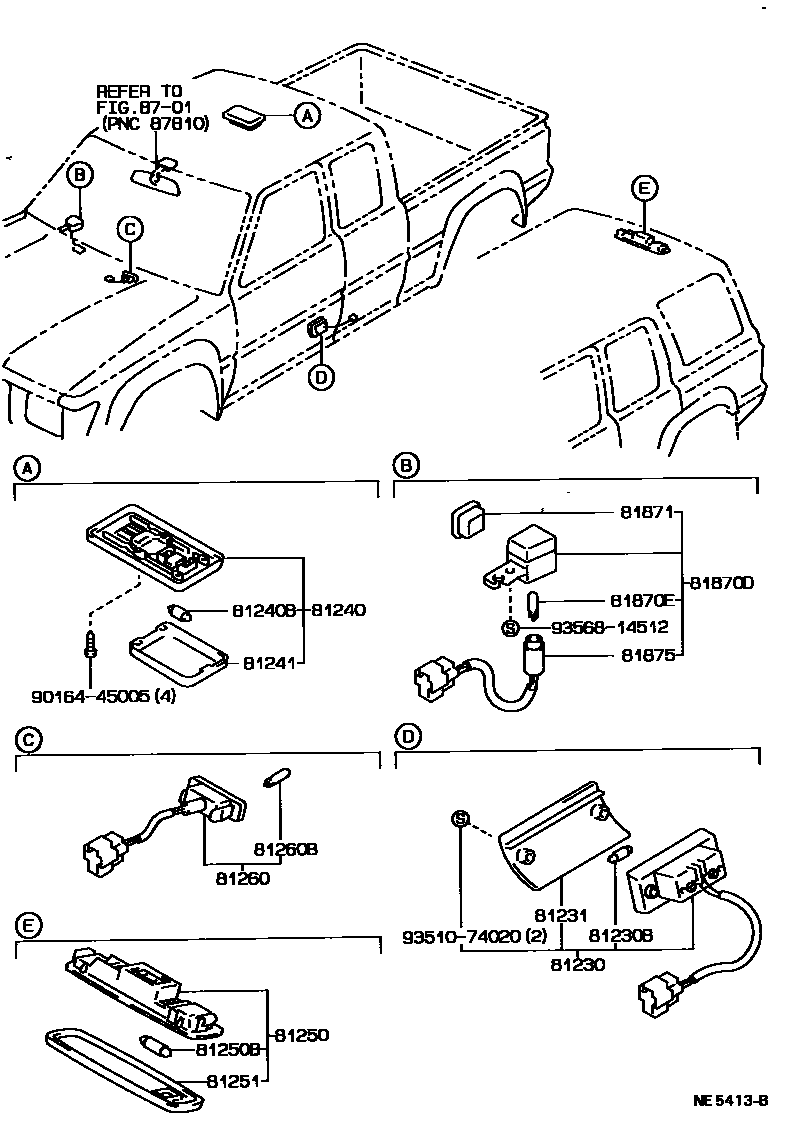

Parts diagram
81230LAMP ASSY, COURTESY
main81230-89104×2i198908-199511
81230BBULB(FOR COURTESY LAMP)
main90981-14001×2i198908-199511
12V 3W
81231LENS, COURTESY LAMP
main81231-89104×2i198908-199511
81240LAMP ASSY, ROOM, NO.1
main81240-89103-02i198908-199108
RED,TRIM3#
main81240-89103-03i198808-199303
GRAY,TRIM1#
main81240-89103-04i198808-199108
BLUE,TRIM8#
main81240-89103-06i198808-199108
BROWN,TRIM4#
main81240-89103-E1i199308-199511
OAK,TRIM4#
main81240-89103-J0i199108-199408
BLUE,TRIM8#
main81240-89103-S7i199303-199708
MEDIUM GRAY,TRIM1#
81240BBULB, ROOM LAMP, NO.1
main99132-12100i198808
12V 10W
81241LENS, ROOM LAMP, NO.1
main81241-20060i198808
81250LAMP ASSY, ROOM, NO.2
main81250-89102i198908-199511
81250BBULB, ROOM LAMP, NO.2
main90981-11004i198908-199511
12V 10W
81251LENS, ROOM LAMP, NO.2
main81251-89102i198908-199511
81260LAMP ASSY, GLOVE BOX
main81260-89104i198908-199008
ILLUMINATION PACKAGE
81260BBULB(FOR GLOVE BOX)
main90981-11018i199108
12V 1.2W W/O SOCKET,ILLUMINATION PACKAGE
81870DLAMP ASSY, KEY CYLINDER
main81870-35010i199108
main81870-89102i198908-199108
81870EBULB, KEY CYLINDER LAMP
main90981-11018i198908
12V 1.2W W/O SOCKET
81871LENS, KEY ILLUMINATION
main81871-89102i198908
81875SOCKET & WIRE, KEY CYLINDER LAMP
main81875-35010i199108
main81875-89102i198908-199108
8701
9016445005
9351074020
9356814512

19 parts on this diagram · 1 diagram in section
