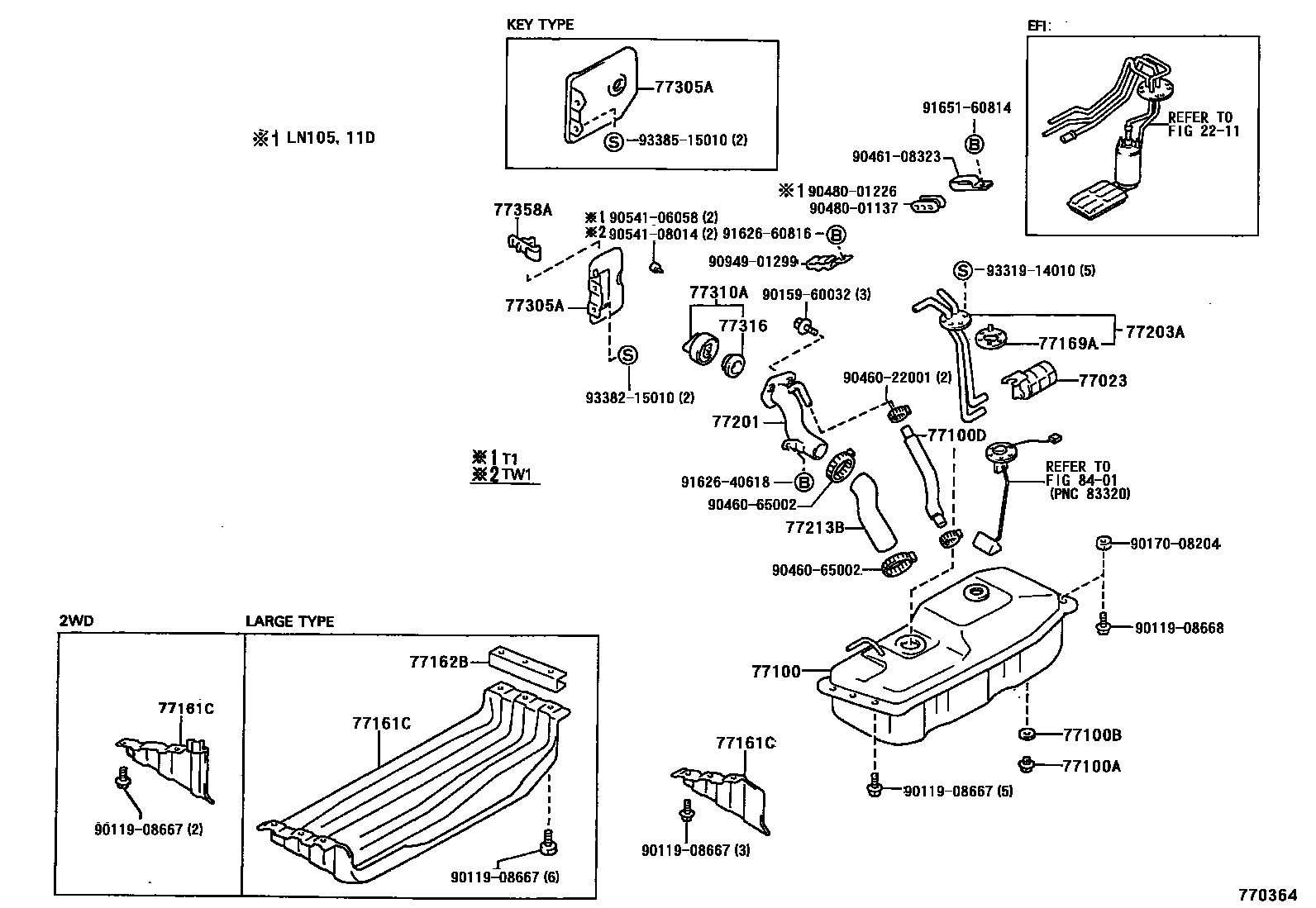

FUEL TANK & TUBE

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

2211

77023FILTER SUB-ASSY, FUEL SUCTION TUBE

main77023-12050iYN106,110,85,90..JPP198808-199408

main77023-22040iLN10#,110,85,90..JPP198808-199308

main77023-36010iKZN130,LN130..JPP199308-199511

77100TANK ASSY, FUEL

main77001-35900iKZN130,LN130..JPP199001-199511

main77001-35969iLN105,110,YN106,110..JPP..T1198808-199108

sub77001-35997

main77001-35971iLN105..JPP..TW1198808-199108

sub77001-359A2

main77001-35972iRN106,110..JPP198808-199108

sub77001-359A6

main77001-35977iLN85,90,YN85,90..JPP..T1198808-199108

sub77001-35989

main77001-35978iLN85..JPP..TW1198808-199108

sub77001-35990

main77001-35981iVZN130..JPP198908-199511

main77001-35989iLN85,90,YN85,90..JPP..T1199108

sub77001-3D939

main77001-35990iLN85..JPP..TW1199108

sub77001-3D940

main77001-35997iLN105,110,YN106,110..JPP..T1199108

sub77001-3D931

main77001-35999iVZN130..JPP199108-199511

W(REAR WHEEL OPENING EXTENTION)

main77001-359A2iLN10#..JPP..TW1199108

sub77001-3D926

main77001-359A6iRN106,110..JPP..T1199108

sub77001-3D932

main77001-359A8iRN106..JPP..TW1199108

77100APLUG(FOR FUEL TANK)

main90105-12018iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

77100BGASKET(FOR FUEL TANK)

main90430-12245iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199108

77100DHOSE, FUEL, NO.1(FOR FUEL TANK)

main77408-35020iLN105,110,85,90,RN106,110,YN106,110,85,90..JPP..T1198808

L=340

main77408-35040iKZN130,LN130,VZN130..JPP198908-199511

L=507

main90445-21883iLN10#,85,RN106..JPP..TW1198808

L=320

77161CPROTECTOR, FUEL TANK, LOWER

main77161-35050iLN85,90,YN85,90..JPP..T1198808-199108

sub77161-35051

main77161-35051iLN85,90,YN85,90..JPP..T1199108

main77161-35070iLN10#,110,RN106,110,YN106,110..JPP198808

main77161-35080iLN10#,110,RN106,110,YN106,110..JPP198808

W(FUEL TANK PROTECTOR = LARGE TYPE)

main77161-35090iLN85..JPP..TW1198808

main77161-35110iVZN130..JPP..LHD;KZN130,LN130..JPP198908-199511

main77161-35120iVZN130..JPP..RHD199308-199511

main77161-35120iVZN130..JPP..LHD199108-199511

W(265/75R15 7JJ TIRE)

77162BBRACKET, FUEL TANK REAR PROTECTOR

main77162-35020iLN10#,110,RN106,110,YN106,110..JPP198808

main77162-35060iKZN130,LN130,VZN130..JPP198908-199511

77169AGASKET, FUEL SUCTION TUBE SET

main77169-14020iKZN130,LN10#,110,130,85,90,YN106,110,85,90..JPP198808

77201PIPE SUB-ASSY, FUEL TANK INLET

main77201-35340iLN10#,85..JPP..TW1198808

main77201-35350iRN106..JPP..TW1199108

main77201-35370iVZN130..JPP198908-199511

main77201-35380iLN105,110,85,90,YN106,110,85,90..JPP..T1198808-199108

main77201-35380iLN110,90..JPP;LN105,85..JPP..IV3199108-199601

PORTUGAL SPEC

main77201-35380iLN110..JPP199511-199703

SPECIAL EDITION(PORTUGAL)

main77201-35390iYN85..JPP..LHD198908-199108

*FRG

main77201-35390iRN106..JPP..IV3199108-199510

SWITZERLAND SPEC

main77201-35390iRN106..JPP..IV3198808-199108

main77201-35430iLN130..JPP199001-199108

main77201-35440iKZN130,LN130..JPP199108-199511

main77201-35450iLN105,110,85,90,YN106,110,85,90..JPP..T1199108-199510

main77201-35460iYN110,85..JPP..LHD199108-199408

*FRG

main77201-35460iRN106,110..JPP..T1199108-199510

77203ATUBE SUB-ASSY, FUEL SUCTION

main77203-35240iLN10#..JPP..TW1198808

main77203-35261iLN105,110..JPP..T1198808

main77203-35361iYN106,110..JPP198808-199408

main77203-35380iYN85,90..JPP198808-199408

main77203-35390iLN85,90..JPP198808

main77203-35430iLN130..JPP199001-199308

main77203-35440iKZN130,LN130..JPP199308-199511

77213BHOSE, FUEL TANK TO FILLER PIPE

main77213-35200iLN85,90,YN85,90..JPP..T1198808

main77213-35210iLN10#,85,RN106..JPP..TW1198808

main77213-35230iKZN130,LN130,VZN130..JPP199108-199511

main77213-35240iLN130,VZN130..JPP198908-199108

main77213-35280iLN105,110,RN106,110,YN106,110..JPP..T1198808

77305ALID SUB-ASSY, FUEL FILLER OPENING

main77305-89107iLN10#,85,RN106..JPP..TW1198808

main77305-89108iLN105,110,90,RN106,110,YN106,110,90..JPP..T1..CBU198808

main77305-89110iLN85,YN85..JPP..T1..CBU198808

main77350-35020iKZN130,LN130,VZN130..JPP199510-199511

main77350-89103iKZN130,LN130,VZN130..JPP198908-199510

sub77350-35020

77310ACAP ASSY, FUEL TANK

main77310-12100iRN106,110,YN106,110,85,90..JPP198808-199108

main77310-35061iLN105,110,130,85,90..JPP..(4D,T1)198808-199108

main77310-35080iVZN130..JPP198908-199708

sub77310-12140

main77310-35110iKZN130,LN105,110,130,85,90..JPP..(4D,T1)199108-199708

sub77310-12150

77316GASKET, FUEL TANK CAP

main77316-12050iLN105,110,130,85,90,RN106,110,YN106,110,85,90..JPP..(4D,T1)198808-199108

main77316-16010iVZN130..JPP198908-199510

77358ASTOPPER, FUEL FILLER OPENING LID

main77358-24010iLN105,110,85,90,RN110,YN106,110,85,90..JPP..T1..CBU198808-198902

main77358-89101iLN105,110,85,90,RN106,110,YN106,110,85,90..JPP..T1..CBU198902

8401

9011908667

main90119-08667

9011908668

main90119-08668

9015960032

main90159-60032

9017008204

main90170-08204

9046022001

main90460-22001

9046065002

main90460-65002

9046108323

main90461-08323

9048001137

main90480-01137

9048001226

main90480-01226

9054106058

main90541-06058

9054108014

main90541-08014

9094901299

main90949-01299

9162640618

main91626-40618

9162660816

main91626-60816

9165160814

main91651-60814

9331914010

main93319-14010

9338215010

main93382-15010

9338515010

main93385-15010

35 parts on this diagram · 7 diagrams in section
