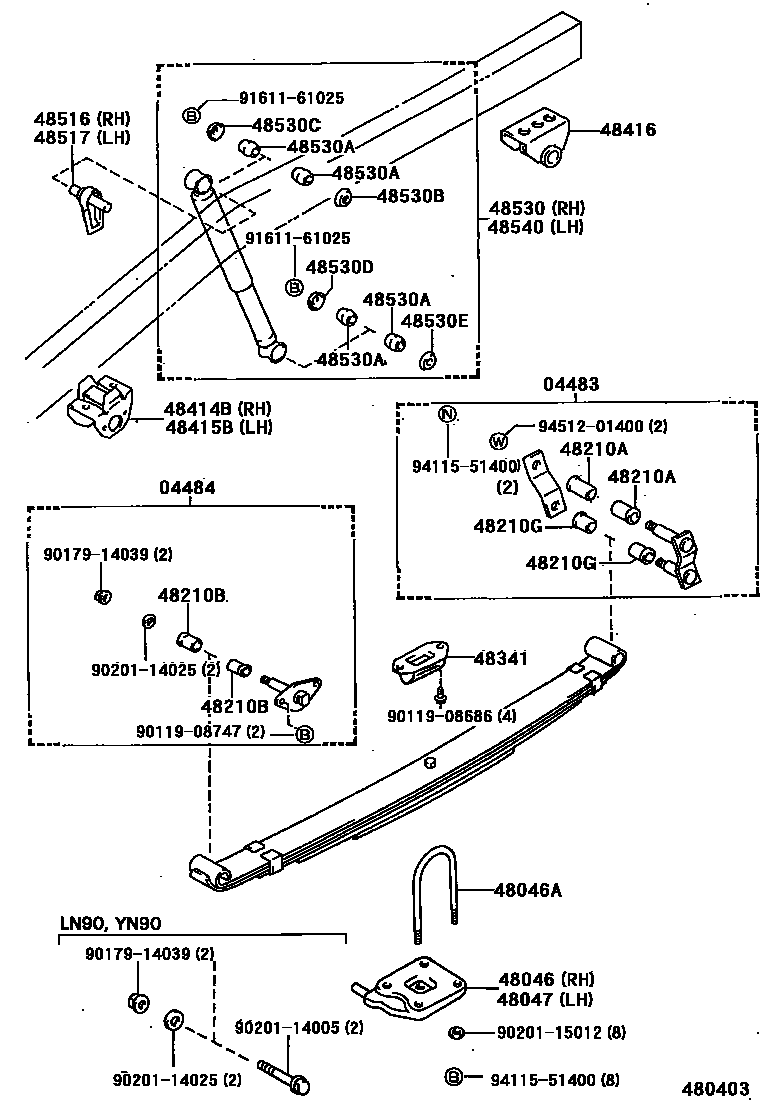

REAR SPRING & SHOCK ABSORBER

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

04483SHACKLE KIT, REAR SPRING

main04483-35040iLN105,YN106..JPP198808

main04483-35051iLN85,YN85..JPP198808-199108

main04483-35070iLN108,110,90,RN106,110,YN110,90..JPP198808

main04483-35080iLN85,YN85..JPP199108

04484PIN KIT, REAR SPRING

main04482-35030iLN105,85,YN106,85..JPP198808-199108

main04484-35060iLN105,YN106..JPP199108

48046SEAT SUB-ASSY, SPRING U BOLT, RH

main48046-35140iLN85,90,YN85,90..JPP198808

main48046-35170iLN10#,110,RN106,110,YN106,110..JPP198808

48046ABOLT, U(FOR REAR SPRING)

main90117-14008iLN110,RN106,110,YN110..JPP..T1198808

L=155

main90117-14039iLN90,YN90..JPP198808

L=139

main90117-14040iLN85,YN85..JPP198808

L=155

main90117-14044iRN106..JPP..TW1;LN10#,YN106..JPP198808

L=165

48047SEAT SUB-ASSY, SPRING U BOLT, LH

main48046-35140iLN85,90,YN85,90..JPP198808

main48046-35170iLN10#,110,RN106,110,YN106,110..JPP198808

48210SPRING ASSY, REAR RH

main48210-35620iLN90,YN90..JPP198808

3-LEAF

main48210-35640iLN85,YN85..JPP..T1198808-199108

5-LEAF

main48210-35670iLN105,YN106..JPP198808

7-LEAF

main48210-35681iLN110,RN106,110,YN110..JPP..T1198808

4-LEAF

main48210-35760iLN85..JPP..TW1198808

5-LEAF

main48210-35830iLN108,RN106..JPP..TW1199108

5-LEAF

sub48210-3D180

main48210-35850iLN85,YN85..JPP..T1199108

5-LEAF

48210ABUSH(FOR REAR SPRING SHACKLE UPPER)

main90385-18012iLN108,110,90,RN106,110,YN110,90..JPP198808

main90385-18013iLN85,YN85..JPP198808

main90385-18046iLN105,YN106..JPP198808

48210BBUSH(FOR REAR SPRING PIN)

main90385-18046iLN105,85,YN106,85..JPP198808-199108

48210GBUSH(FOR REAR SPRING SHACKLE LOWER)

main90385-18046iRN106..JPP..TW1;LN10#,85,90,YN106,85,90..JPP198808-199108

48341BUMPER, REAR SPRING

main48341-35050iLN90,YN90..JPP198808

main48341-35060iLN85,YN85..JPP198808

48414BBRACKET, SPRING, NO.3 RH

main48414-35120iLN108,110,90,RN106,110,YN110,90..JPP198808

main48414-35160iLN105,85,YN106,85..JPP198808

main48414-35170iLN105,85..JPP..LHD..TW1199308

SEVERE USAGE PACKAGE

48415BBRACKET, SPRING, NO.3 LH

main48414-35160iLN105,85,YN106,85..JPP198808

main48414-35170iLN105,85..JPP..LHD..TW1199308

SEVERE USAGE PACKAGE

main48415-35050iLN108,110,90,RN106,110,YN110,90..JPP198808

48416BRACKET, SPRING, NO.4

main48416-35051iLN105,YN106..JPP198808

sub48416-35061

main48416-35061iLN105..JPP..LHD..TW1199308

SEVERE USAGE PACKAGE

main48416-35070iLN108,110,RN106,110,YN110..JPP198808

main48416-35080iLN85,90,YN85,90..JPP198808

48516BRACKET, REAR SHOCK ABSORBER, UPPER RH

main48505-35030iLN85,90,YN85,90..JPP198808

main48505-35040iLN10#,110,RN106,110,YN106,110..JPP198808

48517BRACKET, REAR SHOCK ABSORBER, UPPER LH

main48506-35010iLN10#,110,RN106,110,YN106,110..JPP198808

main48506-35030iLN85,90,YN85,90..JPP198808

48530ABSORBER ASSY, SHOCK, REAR RH

main48531-39925iLN85,YN85..JPP198808-199607

sub48531-80512

main48531-39975iLN90,YN90..JPP198808-199607

sub48531-80514

main48531-80059iLN105,YN106..JPP198808-199108

sub48531-80108

main48531-80062iLN110,RN106,110,YN110..JPP198808-199108

sub48531-80112

main48531-80089iLN130,VZN130..JPP198908-199108

sub48531-80507

main48531-80091iKZN130,LN130,VZN130..JPP199108-199511

sub48531-80508

main48531-80108iLN105,YN106..JPP199108-199607

sub48531-80515

main48531-80112iLN108,110,RN106,110,YN110..JPP199108-199607

sub48531-80518

main48531-80117iLN85,YN85..JPP..T1199108-199607

sub48531-80522

main48531-80512iLN85..JPP..TW1199607

main48531-80514iLN90..JPP199607

main48531-80515iLN105..JPP199607

sub48531-80517

main48531-80518iLN108,110,RN106,110..JPP199607

main48531-80522iLN85..JPP..T1199607

48530ABUSH(FOR REAR SHOCK ABSORBER)

main90385-16007iLN85,90,YN85,90..JPP198808

main90385-19002iLN10#,110,RN106,110,YN106,110..JPP198808

main90385-19004iKZN130,LN130,VZN130..JPP198908-199511

48530BWASHER, REAR SHOCK ABSORBER CUSHION, NO.1

main90948-03004iLN85,90,YN85,90..JPP198808

main90948-03011iKZN130,LN130,VZN130..JPP198908-199511

main90948-03015iLN105,110,RN110,YN106,110..JPP198808-198904

main90948-03020iLN10#,110,RN106,110,YN106,110..JPP198904

48530CWASHER, REAR SHOCK ABSORBER CUSHION, NO.2

main90948-03011iLN10#,110,RN106,110,YN106,110..JPP198808

main90948-03012iLN85,90,YN85,90..JPP198808

main90948-03020iKZN130,LN130,VZN130..JPP198908-199511

48530DWASHER, REAR SHOCK ABSORBER CUSHION, NO.3

main90948-03011iLN10#,110,RN106,110,YN106,110..JPP198808

main90948-03012iLN85,90,YN85,90..JPP198808

48530EWASHER, REAR SHOCK ABSORBER CUSHION, NO.4

main90948-03004iLN85,90,YN85,90..JPP198808

main90948-03015iLN105,110,RN110,YN106,110..JPP198808-198904

main90948-03020iLN10#,110,RN106,110,YN106,110..JPP198904

48540ABSORBER ASSY, SHOCK, REAR LH

main48531-39925iLN85,YN85..JPP198808-199607

sub48531-80512

main48531-39975iLN90,YN90..JPP198808-199607

sub48531-80514

main48531-80089iLN130,VZN130..JPP198908-199108

sub48531-80507

main48531-80091iKZN130,LN130,VZN130..JPP199108-199511

sub48531-80508

main48531-80117iLN85,YN85..JPP..T1199108-199607

sub48531-80522

main48531-80512iLN85..JPP..TW1199607

main48531-80514iLN90..JPP199607

main48531-80522iLN85..JPP..T1199607

main48541-39085iLN105,YN106..JPP198808-199108

sub48541-39185

main48541-39105iLN110,RN106,110,YN110..JPP198808-199108

sub48541-39215

main48541-39185iLN105,YN106..JPP199108-199607

sub48541-39186

main48541-39186iLN105..JPP199607

main48541-39215iLN108,110,RN106,110,YN110..JPP199108-199607

sub48541-39216

main48541-39216iLN108,110,RN106,110..JPP199607

sub48531-80517

9011908686

main90119-08686

9011908747

main90119-08747

9017914039

main90179-14039

9020114005

main90201-14005

9020114025

main90201-14025

9020115012

main90201-15012

9161161025

main91611-61025

9411551400

main94115-51400

9451201400

main94512-01400

31 parts on this diagram · 7 diagrams in section
