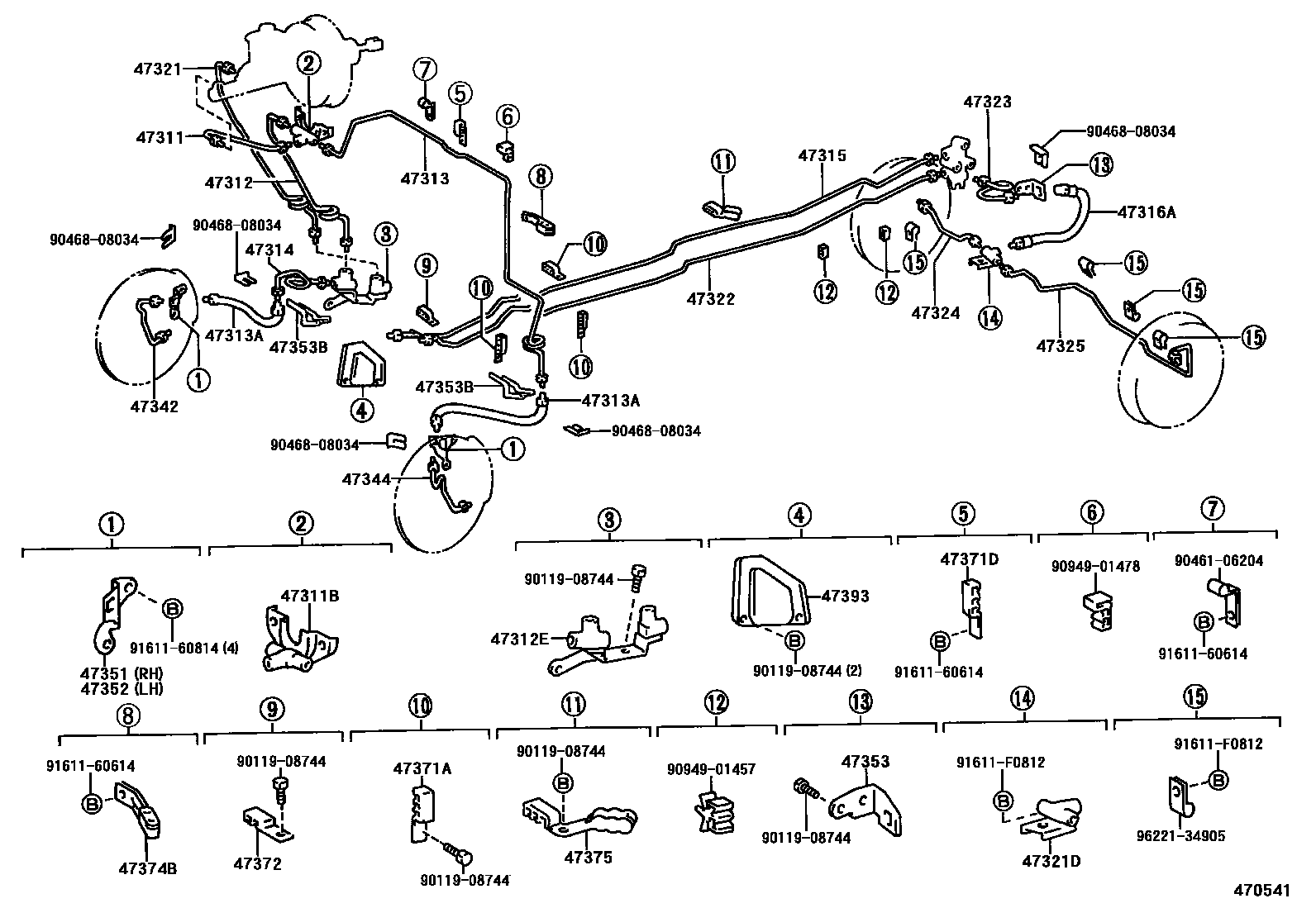

BRAKE TUBE & CLAMP

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

47311TUBE, FRONT BRAKE, NO.1

main47311-35440iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD198808

main47311-35450iKZN130,LN105,85,VZN130..JPP..RHD198808

main47311-35460iYN106,85..JPP..RHD198808-199408

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main90413-10111iLN85..JPP;KZN130,LN10#,110,130,90,RN106,110,VZN130,YN110,85,90..JPP..LHD198808

main90413-10194iKZN130,LN105,VZN130..JPP..RHD198808

main90413-10226iYN106,85..JPP..RHD198808-199408

47312TUBE, FRONT BRAKE, NO.2

main47312-35610iYN106,85..JPP..RHD198808-199408

main47312-35800iLN108,110..JPP198808

main47312-35820iLN105..JPP..RHD198808

main47312-35830iLN105,85,90..JPP..LHD198808

main47312-35850iYN110..JPP198808-199408

main47312-3D030iRN106,110..JPP198808

main47312-3D040iRN110..JPP198808

SWEDEN SPEC

main47312-3D040iVZN130..JPP..LHD198908-199511

main47312-3D070iYN85,90..JPP..LHD198808-199408

main47312-3D150iLN85..JPP..RHD199208

main47312-3D170iLN130..JPP199001-199511

main47312-3D190iVZN130..JPP..RHD199308-199511

main47312-3D290iKZN130..JPP..RHD199308-199511

main47312-3D300iKZN130..JPP..LHD199308-199511

47312EWAY, NO.2(FOR FRONT BRAKE TUBE)

main90413-10233iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198808

main90415-10006iLN105,85,90,YN106,85,90..JPP198808

47313TUBE, FRONT BRAKE, NO.3

main47313-35540iLN110,RN106,110,YN110..JPP198808-199008

main47313-35550iLN105..JPP..RHD198808

main47313-35560iLN105..JPP..LHD198808

main47313-35590iVZN130..JPP198908-199008

main47313-35590iRN110..JPP198808-199008

SWEDEN SPEC

main47313-35610iYN85,90..JPP..LHD198808-199408

main47313-35620iLN85,90..JPP..LHD198808

main47313-35630iYN85..JPP..RHD198808-199408

main47313-35640iLN85..JPP..RHD199208

main47313-35650iYN106..JPP198808-199408

main47313-35710iLN130..JPP199001-199008

main47313-35720iVZN130..JPP..RHD199308-199511

main47313-35750iLN108,110,RN106,110,YN110..JPP199008

main47313-35790iVZN130..JPP..LHD199008-199511

main47313-35790iRN110..JPP199008

SWEDEN SPEC

main47313-35810iKZN130,LN130..JPP..LHD199008-199511

main47313-35840iKZN130..JPP..RHD199308-199511

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02383iLN105,YN106..JPP198811-199108

main90947-02447iLN85,90,YN85,90..JPP198811-199108

main90947-02581iLN85,90,YN85,90..JPP198808-199205

sub90947-02447

main90947-02583iLN105,YN106..JPP198808-199205

sub90947-02383

main90947-02588iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP..LHD198811-199508

sub96950-33555

main96950-33555iKZN130,LN108,110,130,RN106,110,VZN130..JPP199508

main96950-33656iKZN130,VZN130..JPP..RHD198808-199508

sub96950-33657

47314TUBE, FRONT BRAKE, NO.4

main47314-35170iLN85,90,YN85,90..JPP198808

main47314-35180iLN105,YN106..JPP198808

main47314-35240iLN110,130,RN106,110,VZN130,YN110..JPP198808-199008

main47314-35270iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199008

47315TUBE, FRONT BRAKE, NO.5

main47315-35040iLN105,YN106..JPP198808

main47315-35140iLN108,RN106..JPP198908

main47315-35160iLN110,RN110,YN110..JPP198808

main47315-35180iLN85,YN85..JPP..T1198808

main47315-35200iLN90,YN90..JPP198808

main47315-35210iLN85..JPP..TW1198808

main47315-35240iLN130,VZN130..JPP198908-199308

main47315-35260iKZN130,LN130,VZN130..JPP199308-199403

main47315-35261iKZN130,LN130,VZN130..JPP199403-199511

47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)

main90947-02491iLN85,90,YN85,90..JPP198811-199508

sub96940-34205

main90947-02589iLN10#,110,RN106,110,YN106,110..JPP198811-199508

main90947-02599iLN130,VZN130..JPP199008-199206

main90947-02600iKZN130,LN130,VZN130..JPP198908-199511

sub90947-02599

main96940-34205iLN85,90,YN85,90..JPP199205-199209

main96940-34206iLN85,90,YN85,90..JPP198808-199205

sub96940-34205

main96940-34305iLN10#,110,RN106,110..JPP199508

main96940-34405iLN10#,110,RN106,110,YN106,110..JPP199205-199209

main96940-34406iLN10#,110,RN106,110,YN106,110..JPP198808-199206

sub96940-34405

47321TUBE, REAR BRAKE, NO.1

main47321-35460iYN106,85..JPP..RHD198808-199408

main47321-35470iLN108,110..JPP198808

main47321-35480iLN105,85..JPP..RHD198808

main47321-35490iLN105,85,90..JPP..LHD198808

main47321-35500iYN110..JPP198808-199408

main47321-35510iYN85,90..JPP..LHD198808-199408

main47321-35550iRN106,110..JPP198808

main47321-35560iRN110..JPP198808

SWEDEN SPEC

main47321-35560iVZN130..JPP..LHD198908-199511

main47321-35640iLN130..JPP199001-199511

main47321-35660iVZN130..JPP..RHD199308-199511

main47321-35690iKZN130..JPP..RHD199308-199511

main47321-35700iKZN130..JPP..LHD199308-199511

47321DWAY, NO.1(FOR REAR BRAKE TUBE)

main90413-10162iLN10#,110,RN106,110,YN106,110..JPP198808

main90413-10198iLN85,90,YN85,90..JPP198808

main90413-10235iKZN130,LN130,VZN130..JPP198908-199511

47322TUBE, REAR BRAKE, NO.2

main47322-35380iLN105,YN106..JPP198808

main47322-35430iLN110,RN110,YN110..JPP198808

main47322-35450iLN108,RN106..JPP198908

main47322-35470iLN130,VZN130..JPP198908-199308

main47322-35510iLN85,YN85..JPP..T1198808

main47322-35540iLN90,YN90..JPP198808

main47322-35560iLN85..JPP..TW1198808

main47322-35660iKZN130,LN130,VZN130..JPP199308-199403

main47322-35661iKZN130,LN130,VZN130..JPP199403-199511

47323TUBE, REAR BRAKE, NO.3

main47323-35100iLN85,90,YN85,90..JPP198808

main47323-35110iKZN130,LN130,VZN130..JPP198908-199511

main47323-35120iLN10#,110,RN106,110,YN106,110..JPP198808

47324TUBE, REAR BRAKE, NO.4

main47324-35160iLN108,110,RN106,110,YN110..JPP198808

main47324-35170iLN105,YN106..JPP198808

main47324-35200iLN85,90,YN85,90..JPP198808-199408

main47324-35220iKZN130,LN130,VZN130..JPP198908-199511

main47324-35230iLN85,90..JPP199408

47325TUBE, REAR BRAKE, NO.5

main47325-35170iLN108,110,RN106,110,YN110..JPP198808

main47325-35180iLN105,YN106..JPP198808

main47325-35210iLN85,90,YN85,90..JPP198808-199408

main47325-35230iKZN130,LN130,VZN130..JPP198908-199511

main47325-35250iLN85,90..JPP199408

47342TUBE, WHEEL CYLINDER, FRONT RH NO.2

main47341-35100iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198808

main47341-35110iLN85,90,YN85,90..JPP198808

main47341-35120iLN105,YN106..JPP198808

47344TUBE, WHEEL CYLINDER, FRONT LH NO.2

main47343-35100iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198808

main47343-35110iLN85,90,YN85,90..JPP198808

main47343-35120iLN105,YN106..JPP198808

47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)

main47351-35120iLN105,YN106..JPP198808

main47351-35170iLN85,90,YN85,90..JPP198808

main47352-35170iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198808

47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)

main47352-35190iLN85,90,YN85,90..JPP198808

main47353-35080iLN105,YN106..JPP198808

main47354-35080iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198808

47353BRACKET, FLEXIBLE HOSE(FOR REAR)

main47352-35200iLN85,90,YN85,90..JPP198808

47353BBRACKET, FLEXIBLE HOSE, NO.3

main47353-35060iLN85,90,YN85,90..JPP199108

RH

main47353-35070iLN85,90,YN85,90..JPP199108

LH

47371ACLAMP, BRAKE TUBE, NO.1

main47371-35070iLN105,YN106..JPP198808-199108

main47371-35080iLN108,RN106..JPP198808-199403

47371DCLAMP, BRAKE TUBE, NO.8

main47372-35080iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

47372CLAMP, BRAKE TUBE, NO.2

main47372-35030iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

47374BCLAMP, BRAKE TUBE, NO.4

main47373-35040iYN110..JPP198808-199408

main47373-35050iRN106,110,VZN130..JPP198808-199108

main47374-35020iLN105,85,YN106,85..JPP..RHD198808

47375CLAMP, BRAKE TUBE, NO.5

main47372-35120iKZN130,LN130,VZN130..JPP198908-199511

main47375-35060iLN85..JPP..TW1198808

main47375-35070iLN85,90..JPP..T1198808

main47375-35100iYN85,90..JPP198808-199408

47393INSULATOR, BRAKE TUBE HEAT

main47393-35051iLN85,90..JPP198808

main47393-35060iLN105..JPP198808

main47393-35070iYN106..JPP198808-199108

main47393-35080iLN108,110..JPP198808-199304

main47393-35110iRN106,110,VZN130,YN110..JPP198904

main47393-35120iRN110,YN110..JPP198808-198904

main47393-35140iKZN130,LN130..JPP199304-199511

9011908744

main90119-08744

9046106204

main90461-06204

9046808034

main90468-08034

9094901457

main90949-01457

9094901478

main90949-01478

9161160614

main91611-60614

9161160814

main91611-60814

91611F0812

main91611-F0812

9622134905

main96221-34905

36 parts on this diagram · 7 diagrams in section
