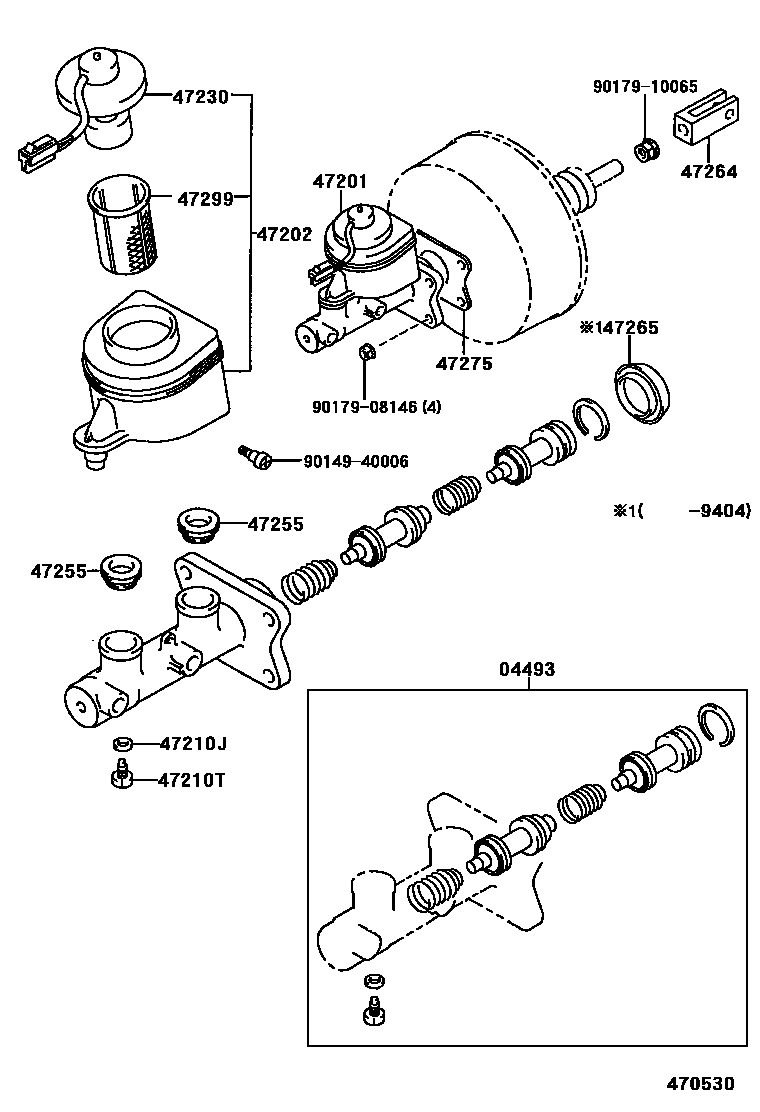

BRAKE MASTER CYLINDER

0001 1VW BRAND 0002 1

04493CYLINDER KIT, BRAKE MASTER

main04493-25060iLN10#,110,RN106,110..JPP199508

main04493-25060iLN10#,110..JPP..LHD..CBU199208-199508

VW BRAND

main04493-25060iLN10#,110..JPP..LHD..CBU199208-199511

SWEDEN PACKAGE & VW

main04493-35280iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199108

main04493-35290iLN85,90,YN85,90..JPP198808-199108

main04493-35320iRN110..JPP199508-199511

SWEDEN PACKAGE

sub04493-25060

main04493-35320iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP199108-199508

sub04493-25060

main04493-60280iLN85,90,YN85,90..JPP199108

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-35620iYN106..JPP;LN105,110..JPP..LHD198808-199108

sub47201-3D040

main47201-35720iLN130,RN106,110,VZN130,YN110..JPP198808-199108

main47201-35750iLN105..JPP..RHD198808-199108

main47201-35770iLN85,90,YN85,90..JPP198808-199108

sub47201-35640

main47201-35820iLN85,90,YN85,90..JPP..CBU198811-199108

VW BRAND

main47201-35830iLN110,YN106..JPP;LN105..JPP..LHD..CBU198811-199108

VW BRAND

sub47201-35850

main47201-35840iLN105..JPP..RHD198811-199108

VW BRAND

main47201-35850iRN106,110,YN110..JPP198811-199108

VW BRAND

main47201-3D040iYN106..JPP;LN10#,110,130,RN106,110,VZN130,YN110..JPP..LHD199108-199208

main47201-3D050iLN105..JPP..RHD199108-199208

main47201-3D060iLN85,90,YN85,90..JPP199108-199208

main47201-3D110iLN105..JPP..LHD..CBU;LN108,110,RN106,110,YN106,110..JPP199108-199208

VW BRAND

main47201-3D120iLN105..JPP..RHD199108-199208

VW BRAND

main47201-3D130iLN85,90,YN85,90..JPP..CBU199108-199208

VW BRAND

main47201-3D140iYN85..JPP;LN85,90,YN90..JPP..LHD199208-199408

sub47201-3D141

main47201-3D141iLN85,90..JPP..LHD199408

main47201-3D150iYN106..JPP;KZN130,LN10#,110,130,RN106,110,VZN130,YN110..JPP..LHD199208-199408

sub47201-3D151

main47201-3D151iKZN130,LN10#,110,130,RN106,110,VZN130..JPP..LHD199408

main47201-3D160iKZN130,LN105,VZN130..JPP..RHD199208-199408

sub47201-3D161

main47201-3D161iKZN130,LN105,VZN130..JPP..RHD199408

main47201-3D170iLN90,YN85,90..JPP;LN85..JPP..LHD..CBU199208-199408

VW BRAND

sub47201-3D171

main47201-3D171iLN85,90..JPP..LHD..CBU199408

VW BRAND

main47201-3D180iLN105..JPP..LHD..CBU;LN108,110,RN106,110,YN106,110..JPP199208-199408

VW BRAND

sub47201-3D181

main47201-3D181iLN105..JPP..LHD..CBU;LN108,110,RN106,110..JPP199408

VW BRAND

main47201-3D190iLN105..JPP..RHD199208-199408

VW BRAND

sub47201-3D191

main47201-3D191iLN105..JPP..RHD199408

VW BRAND

main47201-3D210iLN85..JPP..RHD199208-199408

sub47201-3D211

main47201-3D211iLN85..JPP..RHD199408

main47201-3D220iLN85..JPP..RHD199208-199408

VW BRAND

sub47201-3D221

main47201-3D221iLN85..JPP..RHD199408

VW BRAND

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47202-35210iYN106,85..JPP;LN105,110,85,90,YN90..JPP..LHD198808-199108

main47202-35220iLN105..JPP..RHD;LN130,RN106,110,VZN130,YN110..JPP198808-199208

main47202-35260iLN105..JPP..LHD..CBU;LN110,85,90,YN106,85,90..JPP..CBU198811-199108

VW BRAND

main47202-35270iLN105..JPP..RHD;RN106,110,YN110..JPP198811-199208

VW BRAND

main47202-35300iRN106..JPP;LN10#,110,85,90,RN110,YN106,110,85,90..JPP..CBU199208-199408

VW BRAND

sub47202-35301

main47202-35301iRN106..JPP;LN10#,110,85,90,RN110..JPP..CBU199408

VW BRAND

main47202-35320iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199208-199408

sub47202-35321

main47202-35321iKZN130,LN10#,110,130,85,90,RN106,110,VZN130..JPP199408

sub47220-60080

47210JGASKET(FOR MASTER CYLINDER)

main90430-06104iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

47210TBOLT(FOR BRAKE MASTER CYLINDER)

main90109-06077iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-20100iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199208-199408

sub47230-47090

main47230-20140iKZN130,LN10#,110,130,85,90,RN106,110,VZN130..JPP199408

main47230-35011iRN106..JPP;LN10#,110,85,90,RN110..JPP..CBU199408

VW BRAND

main47230-35020iRN106..JPP;LN10#,110,85,90,RN110,YN106,110,85,90..JPP..CBU199208-199408

VW BRAND

sub47230-35010

main84460-12070iLN105,110,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199001

main84460-35030iLN85..JPP;LN105,110,90,RN110,YN106,110,85,90..JPP..CBU198811-199208

VW BRAND

main84460-35040iLN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199001-199208

47255GROMMET, MASTER CYLINDER RESERVOIR

main47255-16010iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

47264CLEVIS, MASTER CYLINDER PUSH ROD

main47264-22010iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199308

main47264-28010iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP199308

main47264-30040iRN110..JPP198808-199108

SWEDEN SPEC

main47264-30040iLN130,VZN130..JPP198908-199108

main47264-50010iKZN130,LN130,VZN130..JPP199108-199511

main47264-50010iRN110..JPP199108

SWEDEN SPEC

47265BOOT, MASTER CYLINDER

main47265-20050iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199404

47275GASKET, BRAKE MASTER CYLINDER

main47275-24010iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-24010iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199208

main47299-32010iLN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199208

9014940006

main90149-40006

9017908146

main90179-08146

9017910065

main90179-10065

14 parts on this diagram · 2 diagrams in section
