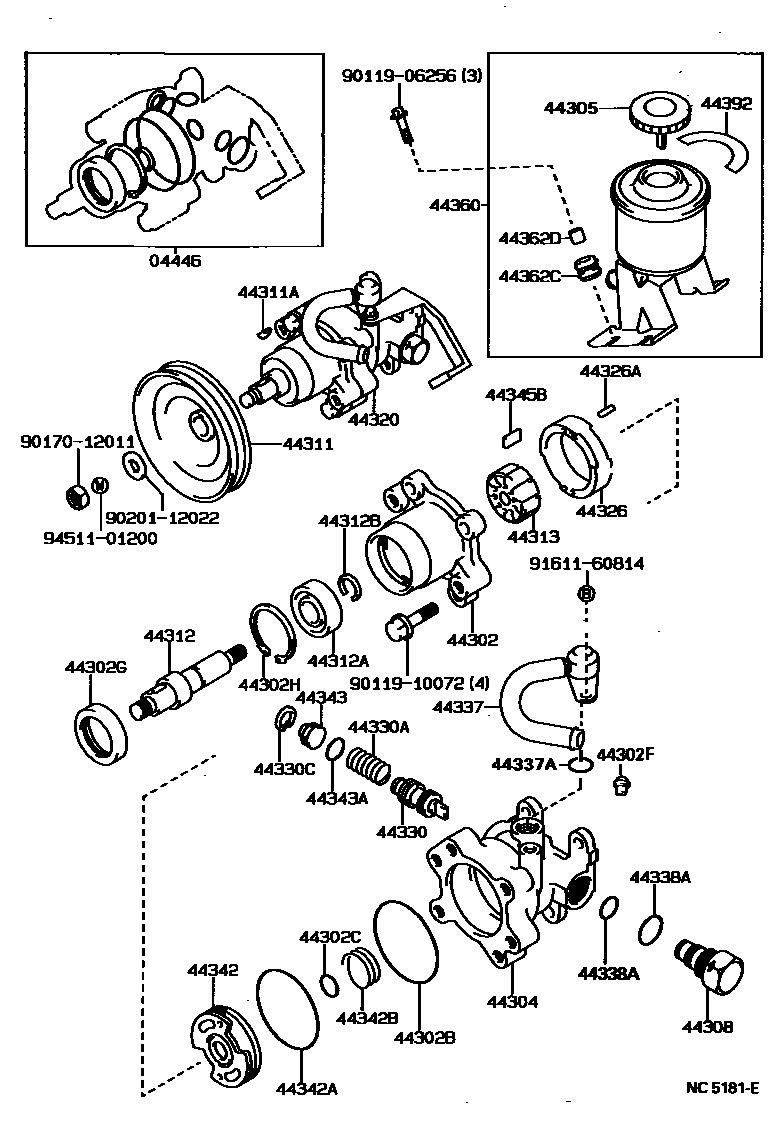

VANE PUMP & RESERVOIR (POWER STEERING)

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1

04446GASKET KIT, POWER STEERING PUMP

main04446-20030iVZN130..JPP¥3,070198808-199108

sub04446-20031¥3,090

main04446-26030iLN105,85..JPP..RHD¥1,460199408-199708

main04446-30030iYN85..JPP..LHD;LN105,110,85,90,YN106,110,90..JPP..CBU¥3,580198808-199708

main04446-33021iVZN130..JPP..LHD¥2,830199108-199502

sub04446-20090¥2,860

main04446-35050iVZN130..JPP..LHD¥2,530199502-199511

main04446-60020iVZN130..JPP..RHD¥1,750199308-199502

sub04446-60021¥1,730

main04446-60021iVZN130..JPP..RHD¥1,730199502-199511

main04446-60090iKZN130..JPP¥2,290199308-199502

sub04446-60091¥2,280

main04446-60091iKZN130..JPP¥2,280199502-199511

44302HOUSING SUB-ASSY, VANE PUMP, FRONT

main44302-12010iLN10#,110,130,85,90,RN106,110..JPP..LHD¥15,500198808-199708

main44302-14010iYN85..JPP..LHD;YN106,110,90..JPP¥15,500198808-199408

main44302-22020iLN105,85..JPP..RHD¥15,500198808-199408

main44302-30110iLN105,85..JPP..RHD¥15,500199408-199708

main44302-35010iVZN130..JPP..LHD¥24,300198908-199511

main44302-60030iVZN130..JPP..RHD¥24,400199308-199511

main44302-60060iKZN130..JPP¥24,300199308-199511

44302BRING, O, NO.1(FOR VANE PUMP HOUSING)

main90301-60001iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥350198808-199708

44302CRING, O, NO.2(FOR VANE PUMP HOUSING)

main96711-19016iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥300198808-199708

44302FSEAT, UNION(FOR VANE PUMP HOUSING)

main90410-05035iVZN130..JPP..LHD¥230199308-199401

44302GSEAL, OIL, NO.2(FOR VANE PUMP HOUSING)

main90311-17004iLN105,85..JPP..RHD¥190199408-199708

main90311-18007iVZN130..JPP¥240198908-199511

main90311-24001iLN10#,110,130,85,90,RN106,110..JPP..LHD¥220198808-199708

main90316-17004iKZN130..JPP¥500199308-199511

44302HRING, SNAP, NO.1(FOR VANE PUMP HOUSING)

main90520-38016iKZN130..JPP¥50199308-199511

main90521-44002iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,YN106,110,90..JPP¥580198808-199708

main90521-51003iLN105,85..JPP..RHD¥230199408-199708

44304HOUSING SUB-ASSY, VANE PUMP, REAR

main44304-28021iYN85..JPP..LHD;YN106,110,90..JPP¥35,100198808-199408

main44304-30051iLN105,85..JPP..RHD¥35,200198808-199708

main44304-35031iRN106,110..JPP¥35,100198808-199708

main44304-35041iLN85..JPP..CBU;LN105,110,130,90..JPP..LHD¥35,100198808-199708

44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR

main44305-22040iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥1,940198808-199511

sub44305-22060¥1,940

main44305-24030iKZN130..JPP¥2,290199308-199511

sub44305-24050¥2,290

main44305-35010iLN10#,110,130,85,90,RN106,110..JPP¥2,000199108

sub44305-35030¥1,990

44308UNION SUB-ASSY, PRESSURE PORT

main44308-35040iVZN130..JPP¥1,970198908-199511

main44308-35060iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN106,110,90..JPP¥1,970198808-199708

main44308-35070iKZN130..JPP¥1,960199308-199511

44311PULLEY, VANE PUMP

main44311-12010iYN85..JPP..LHD;YN106,110,90..JPP¥7,600198808-199408

main44311-20010iRN106,110..JPP¥7,600198808-199708

main44311-22070iLN105,85..JPP..RHD¥7,200198808-199408

main44311-30150iLN105,85..JPP..RHD¥7,100199408-199708

main44311-35020iVZN130..JPP¥8,700198908-199511

main44311-35030iLN10#,110,130,85,90..JPP..LHD¥7,200198808-199708

44311AKEY, VANE PUMP PULLEY

main90280-05008iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥220198808-199708

44312SHAFT, VANE PUMP

main44312-12010iLN10#,110,130,85,90,RN106,110..JPP..LHD¥3,340198808-199708

main44312-12030iVZN130..JPP¥2,950198908-199511

main44312-28010iLN105,85..JPP..RHD¥3,090199408-199708

main44312-60020iKZN130..JPP¥770199308-199511

44312ABEARING(FOR VANE PUMP SHAFT)

main90363-17004iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN106,110,90..JPP¥1,240198808-199708

main90363-17011iLN105,85..JPP..RHD¥820199408-199708

sub90363-17017¥820

main90363-17016iKZN130..JPP¥1,240199308-199511

44312BRING, SNAP, NO.1(FOR VANE PUMP SHAFT)

main90520-10003iVZN130..JPP¥140198908-199511

main90520-15001iLN10#,110,130,85,90,RN106,110..JPP..LHD¥240198808-199708

sub90520-15005¥80

main90520-15005iKZN130..JPP¥80199308-199708

44313ROTOR, VANE PUMP

main44313-12010iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,900198808-198810

NO MARK

sub44313-22040¥7,700

main44313-12020iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,900198808-198810

MARK 1

sub44313-22050¥7,700

main44313-12030iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,900198808-198810

MARK 2

sub44313-22060¥7,700

main44313-12040iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,900198808-198810

MARK 3

sub44313-22070¥7,700

main44313-12050iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,900198808-198810

MARK 4

sub44313-22080¥7,700

main44313-22040iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,700198810-199708

NO MARK

main44313-22050iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥7,700198810-199708

MARK 1

main44313-22060iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,90..JPP¥7,700198810-199708

MARK 2

main44313-22070iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,VZN130,YN106,110,90..JPP¥7,700198810-199708

MARK 3

main44313-22080iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,VZN130,YN106,110,90..JPP¥7,700198810-199708

MARK 4

main44313-26060iKZN130..JPP¥7,700199308-199511

NO MARK

main44313-26070iKZN130..JPP¥7,700199308-199511

MARK 1

main44313-26080iKZN130..JPP¥7,700199308-199511

MARK 2

main44313-26090iKZN130..JPP¥7,700199308-199511

MARK 3

main44313-26100iKZN130..JPP¥7,700199308-199511

MARK 4

main44313-35010iVZN130..JPP¥1,130199505-199511

MARK 5

44320PUMP ASSY, VANE

main44310-35470iKZN130..JPP¥94,200199308-199511

main44320-35240iRN106,110..JPP¥82,100198908-199105

sub44320-35241¥81,700

main44320-35241iRN106,110..JPP¥81,700199105-199708

main44320-35250iLN85..JPP..CBU;LN105,110,130,90..JPP..LHD¥82,100198808-199105

sub44320-35251¥81,700

main44320-35251iLN85..JPP..CBU;LN105,110,130,90..JPP..LHD¥81,700199105-199708

main44320-35260iYN85,90..JPP..LHD¥94,100198808-199105

sub44320-35261¥93,500

main44320-35261iYN85,90..JPP..LHD¥93,500199105-199408

main44320-35290iYN106..JPP¥93,500198808-199408

main44320-35300iYN110..JPP¥94,100198808-199105

sub44320-35301¥93,500

main44320-35301iYN110..JPP¥93,500199105-199408

main44320-35310iLN105..JPP..RHD¥82,100198808-199001

main44320-35320iLN105,110..JPP..LHD¥82,100198808-199001

main44320-35340iRN110..JPP¥81,700198808-198908

main44320-35410iVZN130..JPP¥94,100198908-199105

sub44320-35411¥93,200

main44320-35411iVZN130..JPP¥93,200199105-199108

main44320-35420iVZN130..JPP..RHD¥93,200199308-199511

main44320-35430iVZN130..JPP..LHD¥93,200199108-199511

main44320-35440iLN105,85..JPP..RHD¥81,300199001-199408

sub44320-35441¥81,700

sub44311-30150¥7,100

sub90179-12022¥370

main44320-35441iLN105,85..JPP..RHD¥81,700199408-199708

44326RING, CAM(FOR VANE PUMP)

main44325-12010iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,YN106,110,90..JPP¥8,700198808-199708

NO MARK

main44325-12020iYN85..JPP..LHD;LN10#,110,130,85,90,YN106,110,90..JPP¥8,700198808-199708

MARK 1

main44325-12030iYN85..JPP..LHD;LN10#,110,130,85,90,YN106,110,90..JPP¥8,700198808-199708

MARK 2

main44325-12040iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥8,700198808-199708

MARK 3

main44325-12050iLN85,YN85..JPP..LHD..CBU;LN105,110,90,RN106,110,YN106,110,90..JPP¥8,700198808-199708

MARK 4

main44325-12270iKZN130..JPP¥4,350199308-199511

NO MARK

main44325-12280iKZN130..JPP¥4,350199308-199511

MARK 1

main44325-12290iKZN130..JPP¥4,350199308-199511

MARK 2

main44325-12300iKZN130..JPP¥4,350199308-199511

MARK 3

main44325-12310iKZN130..JPP¥4,350199308-199511

MARK 4

main44325-22070iRN106,110..JPP¥8,600198910-199708

NO MARK

main44325-22080iRN106,110..JPP¥8,600198910-199708

MARK 1

main44325-22090iRN106,110..JPP¥8,600198910-199708

MARK 2

main44325-22100iRN106,110..JPP¥8,600198910-199708

MARK 3

main44325-22110iRN106,110..JPP¥8,600198910-199708

MARK 4

main44325-30100iVZN130..JPP¥8,700198908-198909

NO MARK

main44325-30110iVZN130..JPP¥8,700198908-198909

MARK 1

main44325-30120iVZN130..JPP¥8,700198908-198909

MARK 2

main44325-30130iVZN130..JPP¥8,700198908-198909

MARK 3

main44325-30140iVZN130..JPP¥8,700198908-198909

MARK 4

main44325-35010iVZN130..JPP¥8,600198909-199511

NO MARK

sub44325-50010¥6,900

main44325-35020iVZN130..JPP¥8,600198909-199511

MARK 1

sub44325-50020¥6,900

main44325-35030iVZN130..JPP¥8,600198909-199511

MARK 2

sub44325-50030¥6,900

main44325-35040iVZN130..JPP¥8,600198909-199511

MARK 3

sub44325-50040¥6,900

main44325-35050iVZN130..JPP¥8,600198909-199511

MARK 4

sub44325-50050¥6,900

44326APIN, STRAIGHT(FOR VANE PUMP CAM RING)

main90250-04047iKZN130,VZN130..JPP¥150198908-199511

L=28,OD=4.0

main90250-04049iKZN130,VZN130..JPP¥190198908-199511

L=43,OD=4.0

main90250-05008iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,YN106,110,90..JPP¥240198808-199708

L=25,OD=5.0

44330VALVE ASSY, FLOW CONTROL

main44330-12130iLN85,90,YN85,90..JPP..LHD..CBU¥8,100198808-199108

MARK A

sub44330-12131¥8,600

main44330-12131iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,YN90..JPP¥8,600198906-199708

MARK A

sub44330-32670¥8,600

main44330-12140iVZN130..JPP¥8,100198808-199108

MARK B

sub44330-12141¥8,600

main44330-12141iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN90..JPP¥8,600198906-199708

MARK B

sub44330-32680¥8,600

main44330-12150iVZN130..JPP¥8,100198808-199108

MARK C

sub44330-12151¥8,600

main44330-12151iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN90..JPP¥8,600198906-199708

MARK C

sub44330-32690¥8,600

main44330-12160iLN85,90,YN85,90..JPP..LHD..CBU¥8,100198808-199108

MARK D

sub44330-12161¥8,600

main44330-12161iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN90..JPP¥8,600198906-199708

MARK D

sub44330-32700¥8,600

main44330-12170iVZN130..JPP¥8,100198808-199108

MARK E

sub44330-12171¥8,600

main44330-12171iLN85,90,YN85,90..JPP..LHD..CBU¥8,600198906-199708

MARK E

sub44330-32710¥8,600

main44330-12180iLN85,90,YN85,90..JPP..LHD..CBU¥8,100198808-199108

MARK F

sub44330-12181¥8,600

main44330-12181iLN85,90,YN85,90..JPP..LHD..CBU¥8,600198906-199708

MARK F

sub44330-32720¥8,600

main44330-14010iLN105,110,RN110,YN106,110..JPP..CBU¥7,900198808-198908

MARK A

sub44330-20010¥8,600

main44330-14020iLN105,110,RN110,YN106,110..JPP..CBU¥7,900198808-198908

MARK B

sub44330-20020¥8,600

main44330-14030iLN105,110,RN110,YN106,110..JPP..CBU¥7,900198808-198908

MARK C

sub44330-20030¥8,600

main44330-14040iLN105,110,RN110,YN106,110..JPP..CBU¥7,900198808-198908

MARK D

sub44330-20040¥8,600

main44330-14050iRN110..JPP¥7,900198808-198908

MARK E

sub44330-20050¥8,600

main44330-14060iLN105,110,RN110,YN106,110..JPP..CBU¥7,900198808-198908

MARK F

sub44330-20060¥8,600

main44330-20010iYN106,110..JPP¥8,600198906-199408

MARK A

sub44330-35191¥8,700

main44330-20020iYN106,110..JPP¥8,600198906-199408

MARK B

sub44330-35201¥8,700

main44330-20030iYN106..JPP¥8,600198906-199408

MARK C

sub44330-35211¥8,700

main44330-20040iYN106..JPP¥8,600198906-199408

MARK D

sub44330-35221¥8,700

main44330-20050iYN106,110..JPP¥8,600198906-199408

MARK E

sub44330-35231¥8,700

main44330-20060iYN106..JPP¥8,600198906-199408

MARK F

sub44330-35241¥8,700

main44330-20310iVZN130..JPP¥8,600199108-199511

MARK A

sub44330-35250¥8,600

main44330-20320iVZN130..JPP¥8,600199108-199511

MARK B

sub44330-35260¥8,600

main44330-20330iVZN130..JPP¥8,600199108-199511

MARK C

sub44330-35270¥8,600

main44330-20340iVZN130..JPP¥8,600199108-199511

MARK D

sub44330-35280¥8,600

main44330-20350iVZN130..JPP¥8,600199108-199511

MARK E

sub44330-35290¥8,600

main44330-20360iVZN130..JPP¥8,600199108-199511

MARK F

sub44330-35300¥8,600

main44330-35250iKZN130..JPP¥8,600199308-199511

MARK A

main44330-35260iKZN130..JPP¥8,600199308-199511

MARK B

main44330-35270iKZN130..JPP¥8,600199308-199511

MARK C

main44330-35280iKZN130..JPP¥8,600199308-199511

MARK D

main44330-35290iKZN130..JPP¥8,600199308-199511

MARK E

main44330-35300iKZN130..JPP¥8,600199308-199511

MARK F

44330ASPRING, COMPRESSION(FOR FLOW CONTROL VALVE)

main90501-12103iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥160198808-199708

44330CRING, SNAP(FOR FLOW CONTROL VALVE)

main96151-01700iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥260198808-199708

44337UNION, POWER STEERING SUCTION PORT

main44337-30010iLN105,85..JPP..RHD¥2,730198808-199708

main44337-35040iLN85..JPP..CBU;LN105,110,130,90..JPP..LHD¥2,550198808-199708

main44337-35050iKZN130..JPP¥2,080199308-199511

main90404-16016iRN106,110..JPP¥1,530198808-199708

44337ARING, O(FOR POWER STEERING SUCTION PORT)

main90301-11010iKZN130..JPP¥270199308-199511

sub90301-11016¥140

main96711-19013iLN85..JPP..CBU;LN105,110,130,90,RN106,110..JPP¥240198808-199708

44338ARING, O(FOR PRESSURE PORT UNION)

main90301-19003iKZN130,VZN130..JPP¥300198908-199511

ID=19.5,OD=22.5

sub90301-19013¥260

main90301-22001iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥590198808-199708

OD=25.5,ID=22.5

main96711-19014iLN105,YN85..JPP..LHD..CBU;LN110,85,90,RN110,YN106,110,90..JPP..CBU¥210198808-199708

OD=17.0,ID=13.0

44342PLATE, VANE PUMP SIDE, REAR

main44341-12010iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥6,800198808-199708

main44342-20010iVZN130..JPP¥4,160199108-199511

main44342-32010iVZN130..JPP¥4,150198908-199108

main44342-60020iKZN130..JPP¥2,570199308-199511

44342ARING, O(FOR VANE PUMP SIDE PLATE REAR)

main90301-52001iVZN130..JPP¥300198908-199108

main90301-53002iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,YN106,110,90..JPP¥300198808-199708

main90301-53004iKZN130,VZN130..JPP¥270199108-199511

44342BSPRING, COMPRESSION(FOR VANE PUMP SIDE PLATE REAR)

main90501-23014iYN85..JPP..LHD;LN105,110,85,90,RN110,YN106,110,90..JPP..CBU¥350198808-199708

44343SEAT, FLOW CONTROL SPRING

main44343-12040iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,YN106,110,90..JPP¥670198808-199708

44343ARING, O(FOR FLOW CONTROL SPRING SEAT)

main96711-19014iLN85,YN106..JPP..CBU;LN105,110,130,90,RN106,110,YN110,85,90..JPP..LHD¥210198808-199108

44345BPLATE, VANE PUMP

main44345-12010iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,90..JPP¥660198808-199708

L=14.997

main44345-12020iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,90..JPP¥660198808-199708

L=14.995

main44345-12030iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,90..JPP¥660198808-199708

L=14.993

main44345-12040iLN85,YN85..JPP..LHD..CBU;LN105,110,130,90,RN106,110,VZN130,YN106,110,90..JPP¥660198808-199708

L=14.991

main44345-12050iYN85..JPP..LHD;LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,90..JPP¥660198808-199708

L=14.989

main44345-26010iKZN130..JPP¥700199308-199511

L=15.000

main44345-26020iKZN130..JPP¥700199308-199511

L=14.998

main44345-26030iKZN130..JPP¥700199308-199511

L=14.996

main44345-26040iKZN130..JPP¥700199308-199511

L=14.994

main44345-26050iKZN130..JPP¥700199308-199511

L=14.992

main44345-35010iVZN130..JPP¥620199505-199511

ROTOR MARK 5

44360RESERVOIR ASSY, VANE PUMP OIL

main44306-30200iYN110,85,90..JPP..LHD¥10,000198808-199108

main44306-35140iYN106..JPP¥10,300198808-199408

main44306-35150iVZN130..JPP..RHD¥10,300198908-199511

main44306-35190iVZN130..JPP..LHD¥10,300199108-199511

sub44306-35210¥10,600

main44306-35200iYN110,85,90..JPP..LHD¥10,500199108-199408

sub44306-35220¥10,600

main44360-35060iRN106,110..JPP¥10,300198808-199108

sub44360-35061¥10,500

main44360-35061iRN106,110..JPP¥10,500199108

main44360-35081iLN105,110,85,90..JPP..LHD..CBU¥10,300198808-199108

sub44360-35082¥10,300

main44360-35082iLN10#,110,85,90..JPP..LHD¥10,300199108

main44360-35090iLN105..JPP..RHD¥10,600198808-199004

sub44360-35091¥10,300

main44360-35091iLN105..JPP..RHD¥10,300199004-199108

sub44360-35092¥10,500

main44360-35092iLN105,85..JPP..RHD¥10,500199108

main44360-35120iLN130..JPP¥10,300199001-199108

sub44360-35121¥10,300

main44360-35121iLN130..JPP¥10,300199108-199511

main44360-35130iKZN130..JPP¥10,200199308-199511

44362CCUSHION(FOR VANE PUMP OIL RESERVOIR)

main90480-16005iLN105,85..JPP..RHD¥620198808

main90540-09020iLN85..JPP..CBU;LN105,110,130,90,RN106,110..JPP..LHD¥260198808-199108

44362DSPACER(FOR VANE PUMP OIL RESERVOIR)

main90387-10040iLN105,85..JPP..RHD198808

main90560-06014iLN85..JPP..CBU;LN105,110,130,90,RN106,110..JPP..LHD¥350198808-199108

44392LABEL, OIL RESERVOIR CAUTION

main44392-35010iLN105,110,85,90,RN110..JPP..CBU¥230198808-199108

9011906256

main90119-06256¥100

9011910072

main90119-10072¥160

9017012011

main90170-12011¥200

9020112022

main90201-12022¥110

9161160814

main91611-60814¥100

9451101200

main94511-01200¥200

41 parts on this diagram · 8 diagrams in section
