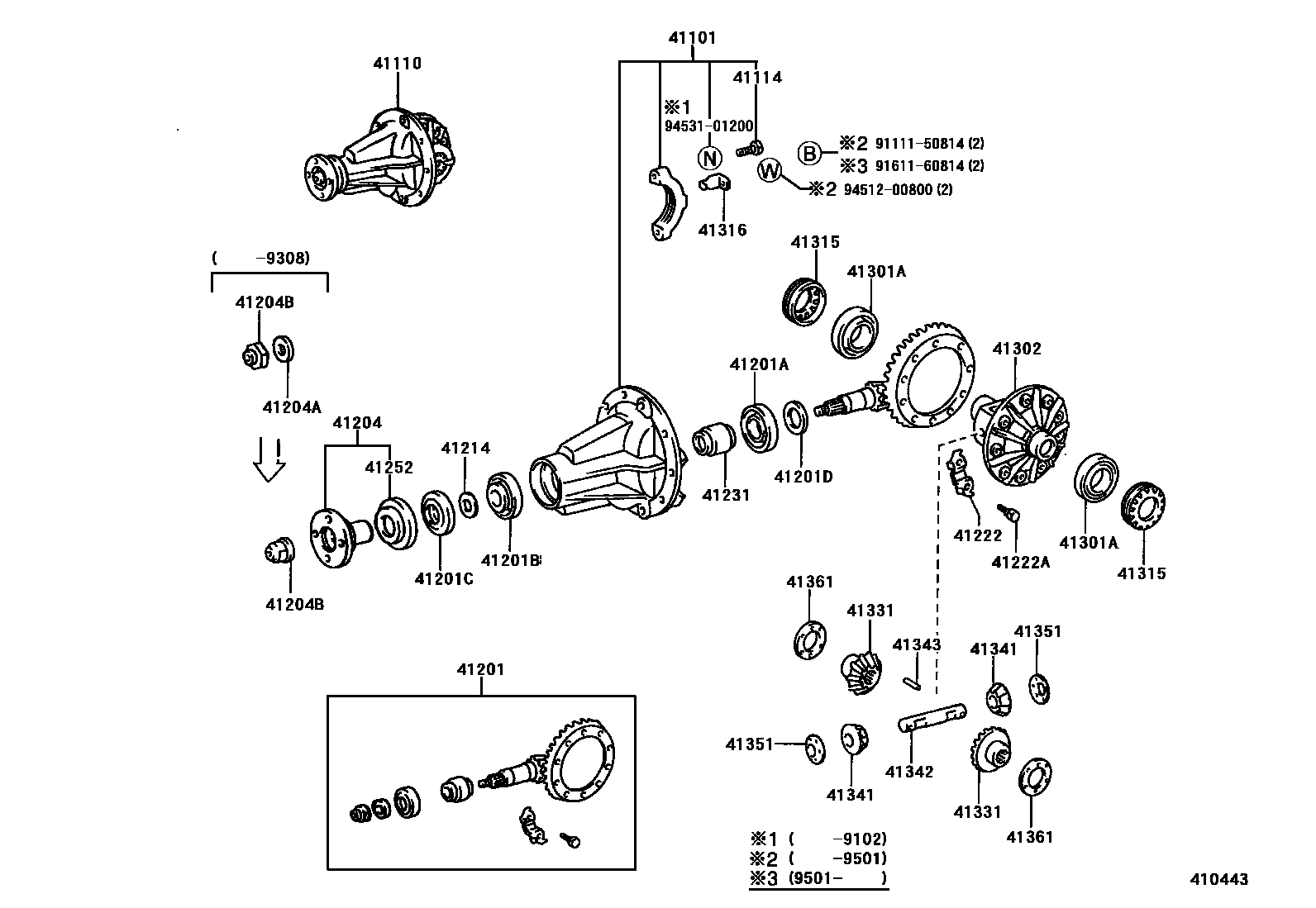

REAR AXLE HOUSING & DIFFERENTIAL

0001 1 0002 1 0003 1 0004 1LIMITED SLIP DIFFERENTIAL 0005 1DIFFERENTIAL LOCK

41101CARRIER SUB-ASSY, DIFFERENTIAL, REAR

main41101-35030iLN105,110,85,90,RN110,YN106,110,85,90..JPP198808-198905

sub41101-35031

sub90116-08329

main41101-35031iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198905

main41101-35071iKZN130,VZN130..JPP198908-199511

sub41101-35170

main41101-35150iLN10#..JPP..LHD199508

W(*RDL)

sub41101-35151

main41101-60061iVZN130..JPP..4FC199108-199308

W(7JJX15 DISC WHEEL)

sub41101-60160

main41101-60061iVZN130..JPP..4FC199308-199511

W(*FGR=39:8=4.875)

sub41101-60160

main41101-60140iLN10#..JPP..LHD199008-199508

W(*RDL)

41110CARRIER ASSY, DIFFERENTIAL, REAR

main41110-26150iKZN130..JPP..LHD199308-199511

*FGR=41:10=4.100

sub41110-35890

main41110-26161iKZN130,VZN130..JPP..LHD..5F199001-199511

*FGR=43:10=4.300

sub41110-3D020

main41110-26210iKZN130..JPP..LHD199308-199511

*FGR=41:10=4.100,W(LSD)

sub41110-3D060

main41110-26210iKZN130..JPP..RHD199502-199508

*FGR=41:10=4.100,SPECIAL EMPLOYED VEHICLE

sub41110-3D060

main41110-35201iLN85,90,RN110..JPP198808-198905

*FGR=41:10=4.100

sub41110-35202

sub90116-08329

main41110-35202iLN85,90..JPP198905-199408

*FGR=41:10=4.100

sub41110-26430

main41110-35211iLN105,110..JPP198808-198905

*FGR=43:10=4.300

sub41110-35212

sub90116-08329

main41110-35212iLN105,110..JPP198905-199108

*FGR=43:10=4.300

sub41110-35213

main41110-35221iYN106,110,85,90..JPP198808-198905

*FGR=41:9=4.555

sub41110-35222

sub90116-08329

main41110-35222iLN130,YN106,110,85,90..JPP198905-199408

*FGR=41:9=4.555

sub41110-3D260

main41110-35301iLN105,110..JPP..LHD198808-198905

*FGR=43:10=4.300,W(LSD)

sub41110-35302

sub90116-08329

main41110-35302iLN105,110..JPP..LHD198905-199108

*FGR=43:10=4.300,W(LSD)

sub41110-3D040

main41110-35311iYN110,85,90..JPP..LHD198808-198905

*FGR=41:9=4.555,W(LSD)

sub41110-35312

sub90116-08329

main41110-35312iLN10#,110,130,YN110,85,90..JPP..LHD198905-199408

*FGR=41:9=4.555,W(LSD)

sub41110-3D210

main41110-35391iVZN130..JPP198908-199001

*FGR=41:10=4.100

sub41110-26150

main41110-35430iLN85,90,RN110..JPP198808-198905

*FGR=41:10=4.100,W(LSD)

sub41110-35431

sub90116-08329

main41110-35431iLN85,90..JPP..LHD198905-199408

*FGR=41:10=4.100,W(LSD)

sub41110-3D060

main41110-35491iVZN130..JPP..LHD199008-199511

*FGR=41:9=4.555

sub41110-3D090

main41110-35600iVZN130..JPP198908-199001

*FGR=41:10=4.100,W(LSD)

main41110-35640iKZN130,VZN130..JPP..LHD..5F199001-199511

*FGR=43:10=4.300,W(LSD)

sub41110-3D040

main41110-35640iKZN130..JPP..RHD199308-199511

*FGR=43:10=4.300

sub41110-3D040

main41110-35650iLN105..JPP..LHD199008-199108

*FGR=43:10=4.300,W(*RDL)

main41110-35670iVZN130..JPP..4FC199008-199511

*FGR=41:9=4.555,W(LSD)

sub41110-3D210

main41110-35670iVZN130..JPP..RHD199308-199511

*FGR=41:9=4.555

sub41110-3D210

main41110-60380iVZN130..JPP..4FC199108-199511

*FGR=39:8=4.875

sub41110-60690

main41110-60390iVZN130..JPP..4FC199108-199511

*FGR=39:8=4.875,W(LSD)

sub41110-60700

main41110-60570iLN10#..JPP..LHD199108

*FGR=41:9=4.555,W(*RDL)

41114BOLT, REAR DIFFERENTIAL BEARING CAP

main90105-12053iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

41201FINAL GEAR KIT, DIFFERENTIAL, REAR

main41201-29526iLN105,110..JPP198808-199108

*FGR=43:10=4.300

sub41201-29796

sub41204-35081

sub41214-26011

main41201-29536iLN10#,110,130,YN106,110,85,90..JPP198808-199408

*FGR=41:9=4.556

sub41201-29537

sub41204-35081

sub41214-26011

main41201-29795iLN105..JPP..LHD199008-199108

*FGR=43:10=4.300,W(*RDL)

sub41201-29796

sub41204-35081

sub41214-26011

main41201-29855iVZN130..JPP..5F199001-199305

*FGR=43:10=4.300

sub41201-29856

main41201-29856iKZN130..JPP;VZN130..JPP..LHD..5F199305-199511

*FGR=43:10=4.300

sub41201-80104

main41201-39676iLN85,90,RN106,110..JPP198808-199408

*FGR=41:10=4.100

sub41201-39677

sub41204-35081

sub41214-26011

main41201-39755iVZN130..JPP198908-199001

*FGR=41:10=4.100

sub41201-39756

sub41204-35081

sub41214-26011

main41201-69285iVZN130..JPP..4FC199108-199511

*FGR=39:8=4.875

sub41201-80183

sub41204-35081

sub41214-26011

main41201-69415iLN10#..JPP..LHD199108-199305

*FGR=41:9=4.556,W(*RDL)

sub41201-69416

sub41204-35081

sub41214-26011

main41201-69455iLN10#..JPP..LHD199305

*FGR=41:9=4.556,W(*RDL)

sub41201-69456

sub41204-35081

sub41214-26011

main41201-80011iVZN130..JPP..4FC199008-199305

*FGR=41:9=4.556

sub41201-80059

main41201-80059iVZN130..JPP199305-199511

*FGR=41:9=4.556

sub41201-80105

main41201-80068iKZN130..JPP..LHD199308-199511

*FGR=41:10=4.100

sub41201-80179

sub41204-35081

sub41214-26011

main41201-80068iKZN130..JPP..RHD199502-199508

*FGR=41:10=4.100,SPECIAL EMPLOYED VEHICLE

sub41201-80179

sub41204-35081

sub41214-26011

41201ABEARING (FOR REAR DRIVE PINION REAR)

main90366-35028iLN10#..JPP..LHD199008-199609

W(*RDL)

sub90366-35087

main90366-35028iKZN130,VZN130..JPP198908-199511

sub90366-35087

main90366-35044iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

main90366-35087iLN10#..JPP..LHD199609

W(*RDL)

41201BBEARING (FOR REAR DRIVE PINION FRONT)

main90366-30022iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

sub90366-30078

main90366-30025iKZN130,VZN130..JPP198908-199511

sub90366-30067

main90366-30025iLN10#..JPP..LHD199008

W(*RDL)

sub90366-30067

41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)

main90311-38035iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808-199601

sub90311-38047

main90311-38047iLN10#..JPP..LHD199512-199601

W(LSD)

main90311-38047iLN10#,110,85,90,RN106,110..JPP199601

main90311-38133iKZN130,VZN130..JPP198908-199511

sub90311-38047

41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)

main90201-35396iLN108,110,RN106,110..JPP199511

T=2.36,MARK 05

main90201-35397iLN108,110,RN106,110..JPP199511

T=2.39,MARK 06

main90201-35398iLN108,110,RN106,110..JPP199511

T=2.42,MARK 07

main90201-35399iLN108,110,RN106,110..JPP199511

T=2.43,MARK 08

main90201-35400iLN108,110,RN106,110..JPP199511

T=2.48,MARK 09

main90201-35401iLN108,110,RN106,110..JPP199511

T=2.51,MARK 10

main90201-35402iLN108,110,RN106,110..JPP199511

T=2.54,MARK 11

main90201-35403iLN108,110,RN106,110..JPP199511

T=2.57,MARK 12

main90201-35404iLN108,110,RN106,110..JPP199511

T=2.60,MARK 13

main90201-35438iLN108,110,RN106,110..JPP199511

T=2.63,MARK 14

main90201-35439iLN108,110,RN106,110..JPP199511

T=2.66,MARK 15

main90201-35440iLN108,110,RN106,110..JPP199511

T=2.69,MARK 16

main90201-35441iLN108,110,RN106,110..JPP199511

T=2.72,MARK 17

main90201-35497iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.70

main90201-35498iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.73

main90201-35499iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.76

main90201-35500iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.79

main90201-35501iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.82

main90201-35502iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.85

main90201-35503iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.88

main90201-35504iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.91

main90201-35505iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.94

main90201-35506iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=1.97

main90201-35507iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.00

main90201-35508iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.03

main90201-35509iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.06

main90201-35510iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.09

main90201-35511iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.12

main90201-35512iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.15

main90201-35513iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.18

main90201-35514iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.21

main90201-35515iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.24,MARK 01

main90201-35516iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.27,MARK 02

main90201-35517iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.30,MARK 03

main90201-35518iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

OD=47,T=2.33,MARK 04

41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR

main41204-35040iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

main41204-35080iLN10#..JPP..LHD199602

W(*RDL)

41204AWASHER, PLATE (FOR REAR DRIVE PINION)

main90201-20005iLN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199511

41204BNUT (FOR REAR DRIVE PINION)

main90179-20001iLN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199308

main90179-20018iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199308

41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL

main41214-26010iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

41222PLATE, REAR DIFFERENTIAL RING GEAR SET BOLT LOCK

main41222-35020iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

main41222-60010iLN10#..JPP..LHD199008

W(*RDL)

41222ABOLT (FOR REAR DIFFERENTIAL RING GEAR SET)

main90101-11353iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808

41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING

main41231-24010iKZN130,VZN130..JPP198908-199511

main41231-24010iLN10#..JPP..LHD199008

W(*RDL)

main41231-40011iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)

main41252-35010iLN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199303

sub41252-35020

main41252-35020iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199303-199708

main41252-35040iLN10#..JPP..LHD199602-199708

W(LSD)

41301ABEARING(FOR REAR DIFFERENTIAL CASE)

main90366-50007iKZN130,VZN130..JPP198908-199511

main90366-50007iLN10#..JPP..LHD199008

W(*RDL),RH

main90366-75001iLN10#..JPP..LHD199008

W(*RDL),LH

main90368-45066iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

main90368-50024iLN10#,110,130,85,90,RN106,110,YN110,85,90..JPP..LHD198808

W(LSD)

41302CASE SUB-ASSY, REAR DIFFERENTIAL

main41301-60060iLN10#..JPP..LHD199008

W(*RDL)

sub41301-60061

main41302-35010iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD198808-199511

W(LSD)

sub41302-35040

main41302-35010iKZN130,VZN130..JPP..RHD199308-199511

sub41302-35040

main41302-35020iKZN130,VZN130..JPP..LHD198908-199511

sub41302-26010

main41302-35040iLN10#,110,85,90,RN106,110..JPP..LHD199511

W(LSD)

sub41302-35041

sub90105-11063

main41311-40020iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

sub41311-40021

sub90105-11063

41315NUT, REAR DIFFERENTIAL BEARING ADJUSTING

main41315-35010iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

main41315-35020iLN10#..JPP..LHD199008

W(*RDL),RH

main41315-35020iKZN130,VZN130..JPP198908-199511

main41315-60010iLN10#..JPP..LHD199008

W(*RDL),LH

41316LOCK, REAR DIFFERENTIAL BEARING ADJUSTING NUT

main41316-30010iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808-199305

main41316-35010iVZN130..JPP198908-199305

main41316-35010iLN10#..JPP..LHD199008-199305

W(*RDL)

41331GEAR, REAR DIFFERENTIAL SIDE

main41331-35011iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

main41331-35030iKZN130,VZN130..JPP..RHD199308-199511

sub41039-34070

main41331-35030iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD198808

W(LSD)

sub41039-34070

main41331-35040iKZN130,VZN130..JPP..LHD198908-199511

sub41039-34060

sub41039-34080

main41331-35040iLN10#..JPP..LHD199008

W(*RDL),RH

sub41039-34060

sub41039-34080

main41331-60040iLN10#..JPP..LHD199008

W(*RDL),LH

sub41039-34060

41341PINION, REAR DIFFERENTIAL

main41341-30020iKZN130,VZN130..JPP..LHD199408-199511

sub41341-30050

main41341-30020iLN10#..JPP..LHD199008

W(LSD)

sub41341-30050

main41341-30020iKZN130,LN10#,110,130,85,90,RN106,110,VZN130..JPP..LHD199408

W(*RDL)

sub41341-30050

main41341-35010iLN10#,110,130,85,90,RN106,110,YN110,85,90..JPP..LHD198808-199408

W(*RDL)

sub41341-14041

main41341-35010iKZN130,VZN130..JPP198908-199408

sub41341-14041

main41341-35020iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

41342SHAFT, REAR DIFFERENTIAL PINION

main41342-39610iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

41343PIN, REAR DIFFERENTIAL PINION SHAFT

main90250-06085iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

41351WASHER, REAR DIFFERENTIAL PINION THRUST

main41351-30052iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

main41351-30060iLN10#..JPP..LHD199008

W(LSD OR *RDL)

main41351-30060iLN110,130,85,90,RN106,110,YN110,85,90..JPP..LHD198808-199008

W(LSD)

main41351-30060iKZN130,VZN130..JPP198908-199511

41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1

main41361-24010iKZN130,VZN130..JPP..LHD198908-199509

T=0.90

sub41361-60E10

main41361-24020iKZN130,VZN130..JPP..LHD198908-199509

T=1.00

sub41361-60E50

main41361-24030iKZN130,VZN130..JPP..LHD198908-199509

T=1.10

sub41361-60E90

main41361-24040iKZN130,VZN130..JPP..LHD198908-199509

T=1.20

sub41361-60F30

main41361-24050iKZN130,VZN130..JPP..LHD198908-199509

T=1.30

sub41361-60F70

main41361-35020iLN105,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD198808-199108

T=1.8,W(LSD)

main41361-35160iKZN130,VZN130..JPP..RHD199308-199511

T=1.8

sub41361-35161

main41361-35160iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD199108

T=1.8,W(LSD)

sub41361-35161

main41361-35290iKZN130,VZN130..JPP..RHD199308-199511

T=1.70,MARK N

sub41361-35291

main41361-35290iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP..LHD199108

T=1.70,MARK N,W(LSD)

sub41361-35291

main41361-35310iKZN130,VZN130..JPP..LHD199509-199511

T=0.9

main41361-35320iKZN130,VZN130..JPP..LHD199509-199511

T=1.0

main41361-35330iKZN130,VZN130..JPP..LHD199509-199511

T=1.1

main41361-35340iKZN130,VZN130..JPP..LHD199509-199511

T=1.2

main41361-35350iKZN130,VZN130..JPP..LHD199509-199511

T=1.3

main41361-40021iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

T=1.6

main41361-60290iLN10#..JPP..LHD199008

T=0.90,W(*RDL)

main41361-60300iLN10#..JPP..LHD199008

T=1.00,W(*RDL)

main41361-60310iLN10#..JPP..LHD199008

T=1.10,W(*RDL)

main41361-60320iLN10#..JPP..LHD199008

T=1.20,W(*RDL)

main41361-60330iLN10#..JPP..LHD199008

T=1.30,W(*RDL)

main41362-40021iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

T=1.7

main41363-40021iLN10#,110,130,85,90,RN106,110,YN106,110,85,90..JPP198808

T=1.8

9111150814

main91111-50814

9161160814

main91611-60814

9451200800

main94512-00800

9453101200

main94531-01200

30 parts on this diagram · 5 diagrams in section
