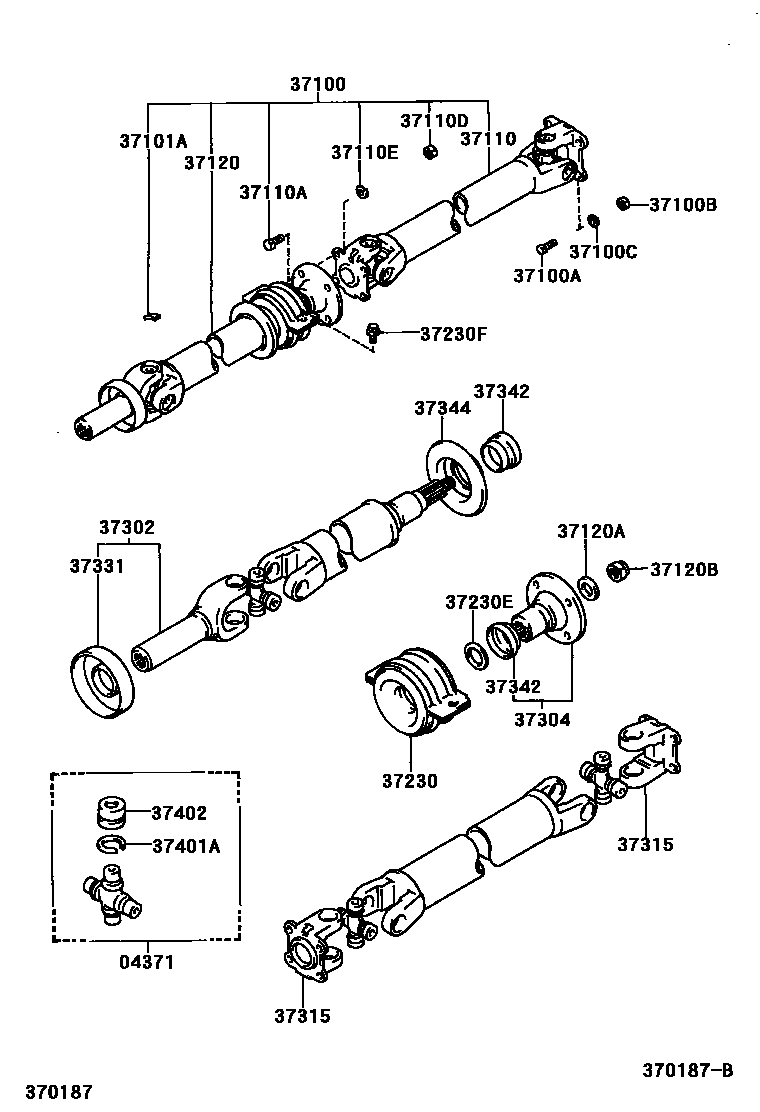

PROPELLER SHAFT & UNIVERSAL JOINT

0001 1 0002 1 0003 1

04371SPIDER KIT, UNIVERSAL JOINT(FOR PROPELLER SHAFT)

main04371-25010iLN85,90,YN85,90..JPP198808-199708

main04371-35031iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

REAR

sub04371-35050

main04371-35031iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

FRONT

sub04371-35050

37100SHAFT ASSY, PROPELLER W/CENTER BEARING

main37100-35270iLN85,YN85..JPP198808-199708

main37100-35410iLN90,YN90..JPP198808-199708

main37100-35500iLN10#,RN106,YN106..JPP198808-199708

main37100-35520iLN110,RN110,YN110..JPP198808-199708

37100ABOLT, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING)

main90105-10085iKZN130,LN130,85,90,VZN130,YN85,90..JPP..5F198808-199708

37100BNUT, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING)

main90179-10059iLN85,90,YN85,90..JPP198808-199708

37100CWASHER, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING)

main90204-10002iLN85,90,YN85,90..JPP198808-199708

sub90560-10H00

37101APIECE, BALANCE, NO.1 (FOR PROPELLER SHAFT)

main90937-01132iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

10G,L=20.7

main90937-01136iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

20G,L=41.4

main90937-01147iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

2G,T=2.0

main90937-01148iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

4G,T=2.0

main90937-01149iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

6G,L=12.4

main90937-01150iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

8G,L=16.6

main90937-01151iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

12G,L=24.9

main90937-01152iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

14G,L=29.0

main90937-01153iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

16G,L=33.2

main90937-01154iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

18G,L=37.3

main90937-01155iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

22G,L=45.6

main90937-01156iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

24G,L=49.7

main90937-01157iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

26G,L=53.9

main90937-01158iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP199108-199708

28G,L=58.1

main90937-01184iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

4G,T=1.6

main90937-01191iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

8G,T=1.6

main90937-01192iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

12G,T=4.5

main90937-01193iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

16G,T=4.5

main90937-01194iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

20G,T=4.5

main90937-01201iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199708

30G,T=4.5,L=27.4

main90937-01202iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

32G,T=4.5,L=29.2

main90937-01203iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

34G,T=4.5,L=31.0

main90937-01204iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

36G,T=4.5,L=32.9

main90937-01205iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

38G,T=4.5,L=34.7

main90937-01206iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

40G,T=4.5,L=36.5

main90937-01207iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

42G,T=4.5,L=38.4

main90937-01208iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

44G,T=4.5,L=40.2

main90937-01209iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

46G,T=4.5,L=42.0

main90937-01210iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

48G,T=4.5,L=43.8

main90937-01211iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

50G,T=4.5,L=45.7

main90937-01268iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

36G,L=23.1,T=8.0

main90937-01269iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

40G,L=25.6

main90937-01270iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

44G,L=22.6

main90937-01271iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

48G,L=24.6

main90937-01272iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

52G,L=26.7

main90937-01273iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

56G,L=28.7

main90937-01274iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

60G,L=28.7

37110SHAFT ASSY, PROPELLER

main37110-35230iLN85,90,YN85,90..JPP198808-199708

main37110-35250iLN10#,110,RN106,110,YN106,110..JPP198808-199708

main37110-35442iVZN130..JPP..5F198908-199511

main37110-35451iVZN130..JPP..4FC199108-199511

TYPE 1

main37110-35451iVZN130..JPP..4FC199008-199108

main37110-35511iLN130..JPP199001-199511

main37110-35660iVZN130..JPP..4FC199108-199511

TYPE 2

sub37110-35451

main37110-35700iKZN130..JPP199308-199511

37110ABOLT (FOR PROPELLER SHAFT)

main90105-10085iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199708

*10-1.00PX27-13

37110DNUT (FOR PROPELLER SHAFT)

main90179-10059iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199708

37110EWASHER (FOR PROPELLER SHAFT)

main90204-10002iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199708

sub90560-10H00

37120SHAFT ASSY, PROPELLER INTERMEDIATE

main37120-35220iLN85,YN85..JPP198808-199708

main37120-35330iLN90,YN90..JPP198808-199708

main37120-35410iLN10#,RN106,YN106..JPP198808-199708

main37120-35430iLN110,RN110,YN110..JPP198808-199708

37120AWASHER, PLATE (FOR PROPELLER INTERMEDIATE SHAFT SET)

main90201-18182iLN10#,110,RN106,110,YN106,110..JPP198808-199708

OD=33.5,T=4.0

main90201-20005iLN85,90,YN85,90..JPP198808-199708

OD=33.5,T=4.0

37120BNUT (FOR PROPELLER INTERMEDIATE SHAFT SETTING)

main90179-18009iLN10#,110,RN106,110,YN106,110..JPP198808-199708

main90179-20006iLN85,90,YN85,90..JPP198808-199708

37230BEARING ASSY, CENTER SUPPORT, NO.1

main37230-35070iLN85,90,YN85,90..JPP198808-199708

main37230-35080iLN10#,110,RN106,110,YN106,110..JPP198808-199708

sub37230-35100

37230EWASHER, NO.1 (FOR CENTER SUPPORT BEARING)

main90201-26005iLN10#,110,RN106,110,YN106,110..JPP198808-199708

main90201-28005iLN85,90,YN85,90..JPP198808-199708

37230FBOLT, NO.1 (FOR CENTER SUPPORT BEARING)

main90119-10049iLN85,90,YN85,90..JPP198808

main90119-10316iLN10#,110,RN106,110,YN106,110..JPP198808

L=50

37302YOKE SUB-ASSY, UNIVERSAL JOINT SLEEVE

main37302-35010iYN85..JPP;LN85,90,YN90..JPP..LHD198808-199708

main37302-35050iVZN130..JPP..4FC199108-199511

REAR,TYPE 1

main37302-35050iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP199108-199708

main37302-35060iVZN130..JPP..4FC199108-199511

REAR,TYPE 2

sub37302-35050

37304FLANGE SUB-ASSY, UNIVERSAL JOINT

main37304-35041iLN10#,110,RN106,110,YN106,110..JPP198808-199708

main37304-35051iLN85,90,YN85,90..JPP198808-199708

37315YOKE, UNIVERSAL JOINT FLANGE

main37315-35040iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

REAR

main37315-35040iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

FRONT

main37315-35050iLN85,90,YN85,90..JPP198808-199708

37331COVER, SLIDING SHAFT DUST

main37305-35020iKZN130,LN10#,110,130,RN106,110,VZN130,YN106,110..JPP198808-199708

main37331-30010iLN85,90,YN85,90..JPP198808-199708

37342DEFLECTOR, PROPELLER SHAFT DUST, NO.2

main37342-30010iLN85,90,YN85,90..JPP198808

37344DEFLECTOR, PROPELLER SHAFT DUST, NO.3

main37344-35021iLN85,90,YN85,90..JPP198808

37401ARING, HOLE SNAP (FOR SPIDER BEARING)

main90520-26038iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199511

T=2.125,MARK 1,REAR

main90520-26038iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.125,MARK 1,FR

main90520-26038iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.125,MARK 1

main90520-26038iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.125,MARK 1,RR

main90520-26038iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.125,MARK 1,FRONT

main90520-26040iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.175,MARK 2,RR

main90520-26040iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199511

T=2.175,MARK 2,REAR

main90520-26040iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.175,MARK 2

main90520-26040iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.175,MARK 2,FRONT

main90520-26040iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.175,MARK 2,FR

main90520-26041iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.225,MARK 3,RR

main90520-26041iLN130,VZN130..JPP..LHD198808-199511

T=2.225,MARK 3,REAR

main90520-26041iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.225,MARK 3,FRONT

main90520-26041iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.225,MARK 3,FR

main90520-26041iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.225,MARK 3

main90520-26042iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.275,MARK 4,FR

main90520-26042iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.275,MARK 4,FRONT

main90520-26042iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.275,MARK 4

main90520-26042iLN130,VZN130..JPP..LHD198808-199511

T=2.275,MARK 4,REAR

main90520-26042iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.275,MARK 4,RR

main90520-26043iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.325,MARK 5,RR

main90520-26043iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.325,MARK 5,FR

main90520-26043iLN130,VZN130..JPP..LHD198808-199511

T=2.325,MARK 5,REAR

main90520-26043iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.325,MARK 5

main90520-26043iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.325,MARK 5,FRONT

main90520-26044iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.375,MARK 6,RR

main90520-26044iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.375,MARK 6,FR

main90520-26044iLN130,VZN130..JPP..LHD198808-199511

T=2.375,MARK 6,REAR

main90520-26044iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.375,MARK 6

main90520-26044iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.375,MARK 6,FRONT

main90520-26045iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.425,MARK 7,RR

main90520-26045iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.425,MARK 7,FRONT

main90520-26045iLN105,110,130,RN106,110,VZN130,YN106,110..JPP198808-199511

T=2.425,MARK 7,REAR

main90520-26045iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.425,MARK 7,FR

main90520-26045iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.425,MARK 7

main90520-26046iLN130,VZN130..JPP..LHD198808-199511

T=2.475,MARK 8,REAR

main90520-26046iLN10#,110,RN106,110,YN106,110..JPP199108-199708

T=2.475,MARK 8,RR

main90520-26046iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

T=2.475,MARK 8,FR

main90520-26046iKZN130..JPP;VZN130..JPP..RHD199308-199511

T=2.475,MARK 8

main90520-26046iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

T=2.475,MARK 8,FRONT

main90521-29070iLN85,90,YN85,90..JPP198808-199708

T=2.375-2.425

main90521-29071iLN85,90,YN85,90..JPP198808-199708

T=2.425-2.475

main90521-29072iLN85,90,YN85,90..JPP198808-199708

T=2.475-2.525

37402BEARING SUB-ASSY, UNIVERSAL JOINT SPIDER

main37402-25010iLN85,90,YN85,90..JPP199108-199708

main37402-25020iLN85,90,YN85,90..JPP199108-199708

RED PAINTED

main37402-25020iLN85,90,YN85,90..JPP198808-199108

main37402-30011iLN105..JPP..LHD..TW1;LN105,RN106,YN106..JPP..T1199108-199708

RR

sub04371-60070

sub04371-60100

main37402-30011iKZN130,LN130,VZN130..JPP198908-199511

REAR

sub04371-60070

sub04371-60100

main37402-30011iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

FRONT

sub04371-60070

sub04371-60100

main37402-30011iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

FR

sub04371-60070

sub04371-60100

main37402-30021iLN10#,110,RN106,110,YN106,110..JPP199108-199708

RED PAINTED RR

sub04371-60070

sub04371-60100

main37402-30021iKZN130,LN130,VZN130..JPP198908-199511

REAR, RED PAINTED

sub04371-60070

sub04371-60100

main37402-30021iLN105,VZN130..JPP..RHD..(4D,TW1);KZN130,LN108,RN106..JPP..(4D,TW1)199108-199708

RED PAINTED FR

sub04371-60070

sub04371-60100

main37402-30021iLN105,YN106..JPP..T1;LN105..JPP..LHD..TW1;LN110,130,RN106,110,VZN130,YN110..JPP..LHD..(4D,T1)198808-199708

FRONT, RED PAINTED

sub04371-60070

sub04371-60100

24 parts on this diagram · 3 diagrams in section
