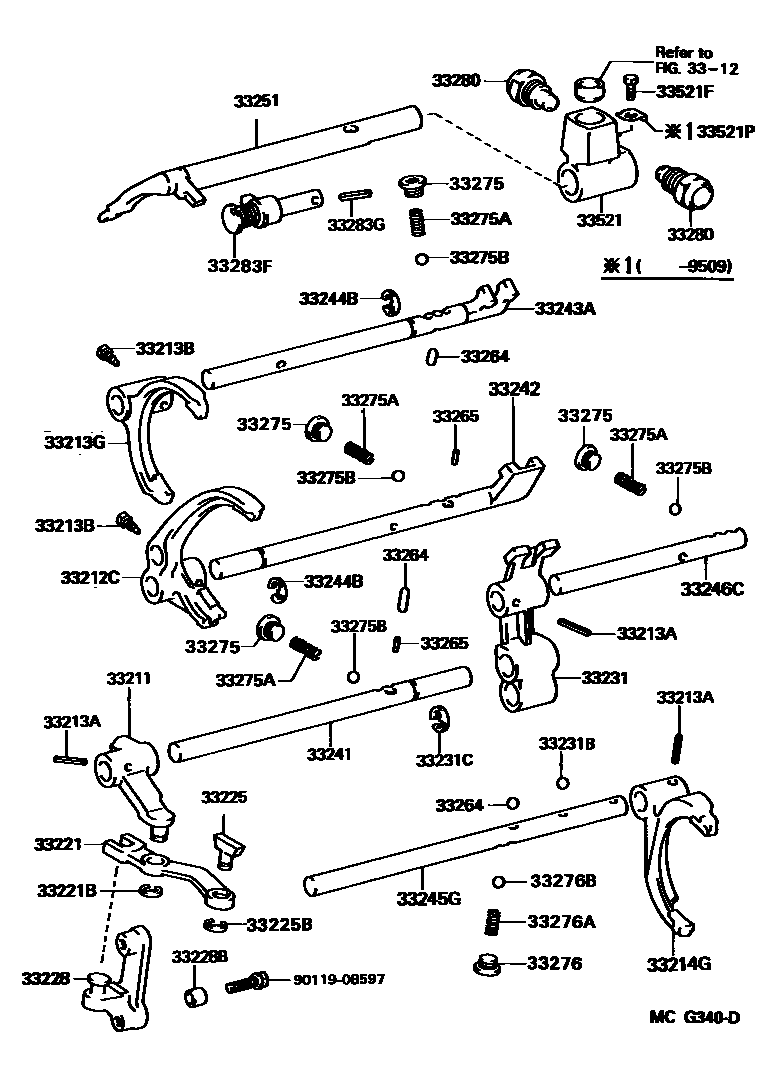

GEAR SHIFT FORK & LEVER SHAFT (MTM)

0001 1G5# 0002 1G5# 0003 1W56 0004 1W56 0005 1R150 0006 1R150 0007 1R150 0008 1R150

3312

33211FORK, REVERSE SHIFT

main33211-28010iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33211-35030iKZN130,LN130,VZN130..JPP..5F198908-199405

main33211-35050iKZN130,LN130,VZN130..JPP..5F199405-199511

33212CFORK, GEAR SHIFT, NO.1

main33212-35023iLN10#,110,85,90,YN106,110,85,90..JPP198808

33213APIN, SLOTTED SPRING(FOR SHIFT FORK SET)

main90254-05001iKZN130,LN10#,110,130,85,90,VZN130,YN106,110,85,90..JPP..5F198808-199405

main90254-05016iKZN130,LN130,RN106,110,VZN130..JPP..5F198808-199405

33213BBOLT(FOR SHIFT FORK SET)

main90105-06052iLN105,110,85,90,YN106,110,85,90..JPP198808-198906

main90105-06077iKZN130,LN130,VZN130..JPP..5F198908-199511

main90105-06143iRN106,110..JPP198906-199305

main90113-06005iRN106,110..JPP198808-198912

sub90105-06143

33213GFORK, GEAR SHIFT, NO.2

main33213-22030iRN106,110..JPP198808-199110

sub33213-22040

main33213-30060iRN106,110..JPP199110

main33213-35032iLN10#,110,85,90,YN106,110,85,90..JPP198808-199209

sub33213-35033

sub33364-26020

main33213-35033iLN10#,110,85,90,YN106,110,85,90..JPP199209

sub33213-35034

main33213-35040iKZN130,LN130,VZN130..JPP..5F198908-199511

33214GFORK, GEAR SHIFT, NO.3

main33214-22030iRN106,110..JPP198808-199110

main33214-30060iRN106,110..JPP199110-199201

sub33230-30010

main33214-35020iLN10#,110,85,90,YN106,110,85,90..JPP198808-199305

sub33214-35040

sub33231-35070

sub33244-35050

sub33245-35080

sub33395-26020

sub90105-06143

main33214-35030iKZN130,LN130,VZN130..JPP..5F198908-199405

main33214-35040iLN10#,110,85,90,YN106,110,85,90..JPP199305

main33230-30010iRN106,110..JPP199201-199405

main33230-30011iRN106,110..JPP199405

main33230-35010iKZN130,LN130,VZN130..JPP..5F199405-199511

sub33230-35011

33221ARM, REVERSE SHIFT

main33221-22011iRN106,110..JPP198808-199108

main33221-22020iRN106,110..JPP199108

main33221-28010iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33221-35030iKZN130,LN130,VZN130..JPP..5F198908-199405

main33221-35050iKZN130,LN130,VZN130..JPP..5F199405-199511

33221BRING, E(FOR REVERSE SHIFT ARM)

main96160-00800iRN106,110..JPP199010

main96160-01000iLN105,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199010

33225SHOE, SHIFT ARM

main33225-22011iRN106,110..JPP198808-199108

main33225-22020iRN106,110..JPP199108

main33225-35030iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33225-35040iKZN130,LN130,VZN130..JPP..5F198908-199405

33225BRING, E(FOR SHIFT ARM SHOE)

main96160-00600iRN106,110..JPP198808

main96160-00800iLN10#,110,85,90,YN106,110,85,90..JPP198808

33228BRACKET, REVERSE SHIFT ARM

main33228-28010iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33228-35010iKZN130,LN130,VZN130..JPP..5F198908-199405

main33228-35030iKZN130,LN130,VZN130..JPP..5F199405-199511

33228BPIN, RING(FOR REVERSE SHIFT ARM BRACKET)

main90253-11001iLN10#,110,85,90,YN106,110,85,90..JPP198808

33231HEAD, REVERSE SHIFT

main33231-22011iRN106,110..JPP198808-199108

main33231-22040iRN106,110..JPP199108

main33231-35040iLN10#,110,85,90,YN106,110,85,90..JPP198808-199305

sub33231-35070

sub33214-35040

sub33244-35050

sub33245-35080

sub33395-26020

sub90105-06143

main33231-35060iLN130,VZN130..JPP..5F198908-199208

main33231-35061iKZN130,LN130,VZN130..JPP..5F199208-199405

main33231-35070iLN10#,110,85,90,YN106,110,85,90..JPP199305

33231BBALL, REVERSE SHIFT RESTRICT

main90360-08009iRN106,110..JPP199108

main90360-10003iLN10#,110,85,90,YN106,110,85,90..JPP198808

33231CRING(FOR REVERSE SHIFT HEAD)

main90520-12003iLN105,110,85,90,YN106,110,85,90..JPP198808-199012

main90520-12006iLN10#,110,85,90,YN106,110,85,90..JPP199012

33241SHAFT, REVERSE SHIFT FORK

main33244-22020iRN106,110..JPP198808-199108

main33244-22021iRN106,110..JPP199108-199110

main33244-30050iRN106,110..JPP199110

main33244-35021iLN10#,110,85,90,YN106,110,85,90..JPP198808-199305

sub33244-35050

sub33214-35040

sub33231-35070

sub33245-35080

sub33395-26020

sub90105-06143

main33244-35040iKZN130,LN130,VZN130..JPP..5F198908-199405

sub33244-60040

main33244-35050iLN10#,110,85,90,YN106,110,85,90..JPP199305

main33244-35060iKZN130,LN130,VZN130..JPP..5F199405-199511

33242SHAFT, GEAR SHIFT FORK, NO.1

main33242-22020iRN106,110..JPP198808-199108

main33242-30070iRN106,110..JPP199110

main33242-30080iRN106,110..JPP199108-199110

main33242-35022iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33242-35030iLN130,VZN130..JPP..5F198908-199208

main33242-35031iLN130,VZN130..JPP..5F199208-199405

main33242-35040iLN130,VZN130..JPP..5F199405-199511

main33242-35050iKZN130..JPP199405-199511

main33242-60051iKZN130..JPP199308-199405

sub33242-60060

33243ASHAFT, GEAR SHIFT FORK, NO.2

main33240-22020iRN106,110..JPP198808-199006

sub33240-22021

main33240-22021iRN106,110..JPP199006-199108

sub33240-22022

main33240-22022iRN106,110..JPP199108-199110

main33240-30020iRN106,110..JPP199110-199208

main33243-30120iRN106,110..JPP199208-199309

main33243-30130iRN106,110..JPP199309

main33243-35042iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33243-35070iLN130,VZN130..JPP..5F198908-199208

main33243-35071iKZN130,LN130,VZN130..JPP..5F199208-199405

sub33243-60090

main33243-35080iKZN130,LN130,VZN130..JPP..5F199405-199511

sub33243-60120

33244BRING, SHAFT SNAP (FOR SHIFT FORK SHAFT)

main90520-12003iLN105,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199012

main90520-12006iLN10#,110,85,90,YN106,110,85,90..JPP199012

33245GSHAFT, GEAR SHIFT FORK, NO.4

main33245-22010iRN106,110..JPP198808-199108

main33245-22011iRN106,110..JPP199108

main33245-35040iLN10#,110,85,90,YN106,110,85,90..JPP198808-199305

sub33245-35080

sub33214-35040

sub33231-35070

sub33244-35050

sub33395-26020

sub90105-06143

main33245-35050iLN130,VZN130..JPP..5F198908-199101

main33245-35070iKZN130,LN130,VZN130..JPP..5F199101-199405

main33245-35080iLN10#,110,85,90,YN106,110,85,90..JPP199305

main33245-35090iKZN130,LN130,VZN130..JPP..5F199405-199511

33246CSHAFT, GEAR SHIFT FORK, NO.5

main33246-35020iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33246-35030iKZN130,LN130,VZN130..JPP..5F198908-199405

33251LEVER, SHIFT & SELECT

main33251-35060iLN85,90,YN85,90..JPP198808

sub33251-35061

sub90109-08305

main33251-35100iVZN130..JPP..5F198908-199208

main33251-35101iVZN130..JPP..5F199208-199405

main33251-35110iRN106,110..JPP198808-199010

sub33251-35111

main33251-35111iRN106,110..JPP199010-199110

main33251-35130iRN106,110..JPP199110-199408

main33251-35131iRN106,110..JPP199408

sub33251-35132

sub90109-08305

main33251-35150iVZN130..JPP..5F199405-199511

sub33251-35151

sub90109-08305

33264PIN, OR BALL, SHIFT INTERLOCK, NO.1

main33264-22010iRN106,110..JPP198808

main90250-05029iKZN130,LN130,VZN130..JPP..5F198908-199405

L=11.5,OD=4.8,PIN

main90250-05029iKZN130,LN130,VZN130..JPP..5F199405-199511

L=11.5,OD=4.8

main90360-10003iKZN130,LN130,VZN130..JPP..5F198808-199405

OD=9.52,STEEL,BALL

main90361-10002iLN10#,110,85,90,YN106,110,85,90..JPP198808

L=21.6,PIN,PIN

main90361-10003iLN10#,110,85,90,YN106,110,85,90..JPP198808

L=13.6,OD=9.5,PIN

33265PIN, SHIFT INTERLOCK, NO.2

main33265-22010iRN106,110..JPP198808

L=11.2,OD=4

main33266-22010iRN106,110..JPP198808

L=13.6,OD=6

main90250-05020iLN10#,110,85,90,YN106,110,85,90..JPP198808

L=11.1,OD=4.8

main90250-06007iRN106,110..JPP198808

L=8.6,OD=6

33275SEAT, SHIFT DETENT BALL SPRING, NO.1

main90341-12008iKZN130,LN10#,110,130,85,90,VZN130,YN106,110,85,90..JPP..5F198808-199405

OD=18

main90341-12014iRN106,110..JPP198808-199511

OD=17

33275ASPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)

main90501-13004iRN110..JPP198808-198905

L=20.65

sub90501-14123

main90501-14061iLN105,110,85,90,YN106,110,85,90..JPP198808-198904

L=18.3,SHIFT HEAD SIDE

sub90501-14123

main90501-14062iLN105,110,85,90,YN106,110,85,90..JPP198808-198912

L=30.6,SHIFTFORK SHAFT SIDE

sub90501-14132

main90501-14096iKZN130,LN130,VZN130..JPP..5F198908-199405

L=34.5

main90501-14123iRN106,110..JPP198905

L=20.2

main90501-14123iLN10#,110,85,90,YN106,110,85,90..JPP198904

L=20.2,SHIFT HEAD SIDE

main90501-14132iLN10#,110,85,90,YN106,110,85,90..JPP198912

L=31,SHIFTFORK SHAFT SIDE

main90501-16143iKZN130,LN130,VZN130..JPP..5F199405-199511

L=33.8

33275BBALL, SHAFT DETENT

main90360-10003iKZN130,LN10#,110,130,85,90,VZN130,YN106,110,85,90..JPP..5F198808-199511

33276SEAT, SHIFT DETENT BALL SPRING, NO.2

main90341-12005iRN106,110..JPP198808-199501

sub90341-12018

main90341-12005iRN106,110..JPP199008-199208

SHIFTFORK SHAFT SIDE

sub90341-12018

main90341-12008iLN10#,110,85,90,YN106,110,85,90..JPP198808-199405

33276ASPRING, COMPRESSION, NO.2 (FOR SHIFT DETENT BALL)

main90501-10061iLN10#,110,85,90,YN106,110,85,90..JPP198808-199405

main90501-13004iRN110..JPP198808-198905

sub90501-14123

main90501-14123iRN106,110..JPP198905-199008

main90501-14123iRN106,110..JPP199008-199208

SHIFTFORK SHAFT SIDE

33276BBALL, SHIFT DETENT, NO.2

main90360-10003iKZN130,LN10#,110,130,85,90,VZN130,YN106,110,85,90..JPP..5F198808-199405

33280PIN ASSY, REVERSE RESTRICT

main33280-22020iRN106,110..JPP198808-199110

RH

main33280-22030iRN106,110..JPP198808-199110

LH

main33280-30040iRN106,110..JPP199110-199412

RH

sub33280-30041

main33280-30041iRN106,110..JPP199412

RH

main33280-30050iRN106,110..JPP199110-199501

LH

sub33280-30051

main33280-30051iRN106,110..JPP199501

LH

main33280-35020iLN10#,110,85,90,YN106,110,85,90..JPP198808-199404

RH

sub33280-35021

main33280-35021iLN10#,110,85,90,YN106,110,85,90..JPP199404-199405

RH

main33280-35021iVZN130..JPP..5F199405-199511

LH

main33280-35030iLN10#,110,85,90,YN106,110,85,90..JPP198808-199404

LH

sub33280-35031

main33280-35031iLN10#,110,85,90,YN106,110,85,90..JPP199404

LH

main33280-35060iKZN130,LN130,VZN130..JPP..5F198908-199405

RH

sub33280-35061

main33280-35062iKZN130,LN130..JPP199405-199511

LH

main33280-35062iVZN130..JPP..5F199405-199511

RH

main33280-35070iVZN130..JPP..5F198908-199405

LH

sub33280-35071

33283FPIN, REVERSE RESTRICT

main33280-22010iRN106,110..JPP198808-199111

main33280-30060iRN106,110..JPP199111-199211

sub33280-30061

main33280-30061iRN106,110..JPP199211

main33280-35040iLN10#,110,85,90,YN106,110,85,90..JPP198808

main33280-35050iKZN130,LN130,VZN130..JPP..5F198908-199405

main33280-35100iKZN130,LN130,VZN130..JPP..5F199405-199511

33283GPIN, SLOTTED SPRING (FOR REVERSE RESTRICT PIN)

main90254-05001iLN10#,110,130,85,90,VZN130,YN106,110,85,90..JPP..5F198808-199202

main90254-05016iRN106,110..JPP198808-199110

33521HOUSING, SHIFT LEVER

main33502-35270iRN106,110..JPP199110-199309

sub33521-35231

main33521-35070iLN85,90,YN85,90..JPP198808

sub33521-35071

main33521-35090iLN10#,110,YN106,110..JPP198808

main33521-35130iLN130..JPP199001-199208

main33521-35131iKZN130,LN130..JPP199208-199405

main33521-35150iVZN130..JPP..5F198908-199208

sub33521-35240

main33521-35190iRN106,110..JPP198808-199110

main33521-35231iRN106,110..JPP199309

main33521-35240iVZN130..JPP..5F199208-199405

main33521-35280iVZN130..JPP..5F199405-199511

main33521-35290iKZN130,LN130..JPP199405-199511

33521FPIN OR BOLT (FOR SHIFT LEVER HOUSING)

main90105-08079iLN10#,110,85,90,RN106,110,VZN130..JPP..5F198808-199509

main90113-08001iLN85,90,YN85,90..JPP198808-199509

main90254-05016iKZN130,LN130..JPP199405-199511

33521PWASHER, LOCK (FOR SHIFT LEVER HOUSING)

main90215-09003iLN85,90,YN85,90..JPP198808-199509

9011908597

main90119-08597

38 parts on this diagram · 8 diagrams in section
